2400MHz帯トランスバーター　de JA0DFR　Jly/10/2001

2.4GHｚ帯トランスバーター試作
  • 800MHｚ帯のHPAユニットのアルミケースと少々のパーツを利用し2W目標のT/Rを製作。
  • TX部　　（MAX2410)　　　　　　　　　　　　　　　　　
    1.9GHｚ帯-UP/Downconverter+BPF+＃PG101+FLL171+FLL351+ANT
  • RX部　　（MAX2410)
    1.9GHｚ帯-UP/Downconverter+MMIC（ERA-3)+NE3210S01+ANT
  • 局発
    ドレークPLL：1992MHｚ（出力-10ｄBm：ATT20ｄB）
  • IF
    430MHｚ帯　+5ｄBm〜+10ｄBm

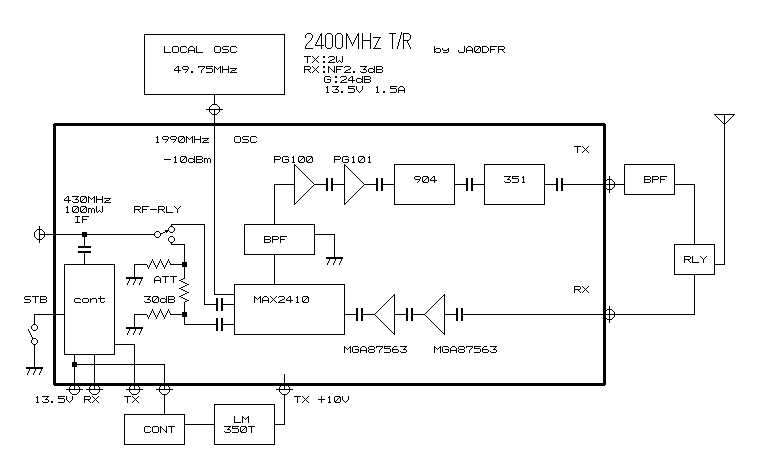

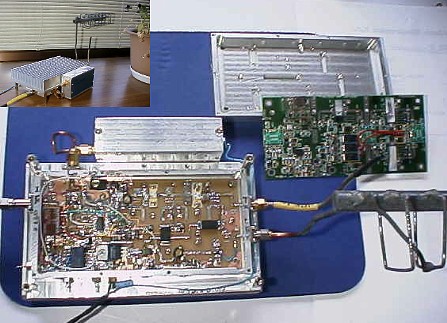

回路図　　画像
結果
出力：34ｄBm　（１３．５v、１．３５A）
　TX部のBPF後が-3ｄBmと少なくMMIC（ｙPG101)出力で+13ｄBm。
FLL171をドライブするのに　MMIC（ｙPG100)+ｙPG101の構成で
36ｄBm（4W）が可能か？またどこかでミスマッチングしているか？
スプリアス：-50ｄBc（2400〜2425MHｚ）
スプリアス：-35ｄBｃ（2427〜2450MHｚ）
受信部はプリAMP前のDownconverterでだけで室外ビーコン（2424.70MHｚ）
が59++で受信。次回モービル受信で確認予定。
使用パーツ
MAX2410(サンプルで入手）
BPF(富士通）￥1、500
リレー：G5Y-1+電源切り替えリレー
デバイス：取り外し品(セブロン電子）
PLLドレーク(セブロン電子）
放熱板（JA0BQU局より）
他　チップ（コン・抵抗）

　　　　　　　　　　浅妻　久和（Hi.Asatsuma）
　　　　　　　　　　　JA0DFR-JR0YGW
