2.4GHz　ビーコン（JR0YGW）　Apr/29/2001

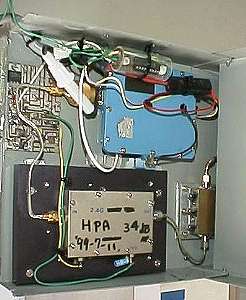

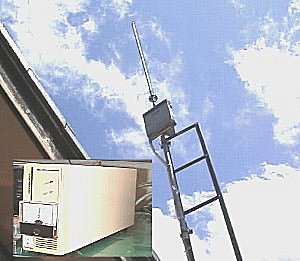

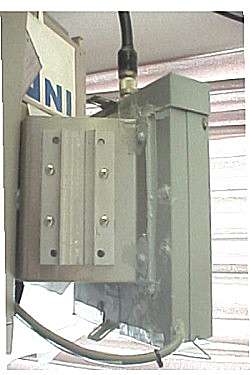

• 装置の概要 外観 屋外装置(May/28/2001)
  1. 周波数 ： 2424.70MHz
  2. モード ：Ｆ2
  3. ＡＮＴ ： 多段コーリニアＡＮＴ （JA0HJC製作）

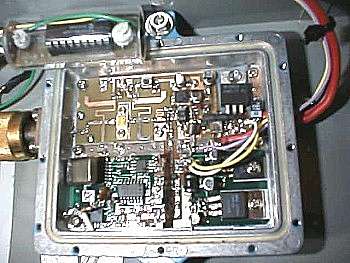

  4. 送信部 ： ドレーク・コンバーター改造 （JA0DFR製作）

     ＰＬＬ（ドレーク改造）-->ＭＧＡ‐８２５６３-->ＭＧＦ０９０４Ａ-->

  5. 増幅部 　 : -->ＦＬＬ351ＭＥ-->５段ＢＰＦ

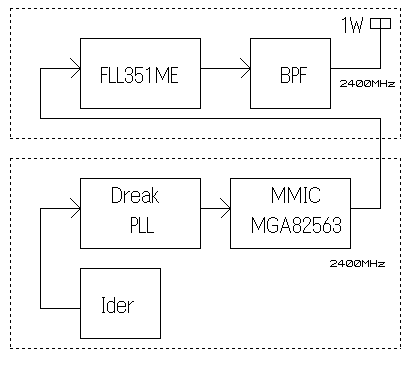

  6. ブロック図
  7. 空中線電力 ： １Ｗ以下
  8.  IDer （JA0GWB設計）
  9. IDer ビーコン装置最終取付調整 （JA0BQU）

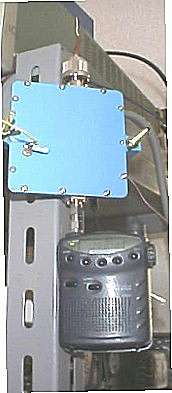

• 室内ビーコンモニター
  　局発 :　1152ＭＨｚ(ＰＬＬ：４．５ＭＨｚ×256倍)
  　ＲＦ部 ： ドレーク　ＲＦ１段未改造
  　ＩＦ親機 : Ｃ601（1272.7ＭＨｚ）　

• 運用開始 : 平成１１年９月８日より常時・２４時間
• 設置場所　 新潟市天明町
• 管理団体 : 西新潟マイクロウエーブクラブ(JR0YGW)
  代表: JA0DFR
  協力：西新潟クラブ(JH0YQP)
