２４GHｚ帯や４７GHｚ、７７GHｚ帯のトランスバーターを製作するにあたり、
必ず１１GHｚ帯の局発が必要になります。
今回、４７GHｚ帯に使用する局発：２２９０MHｚ---＞５逓倍器―‐＞１１．４５０GHｚの
２段AMPを試作しました。

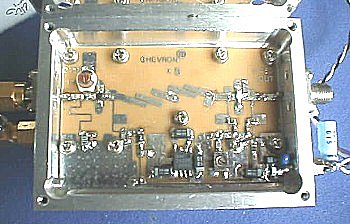

使用したデバイスは、初段にNE3210S01、次段にFHX０５LGを使いこのクラスのHEMTなら
同じ特性が出ると思います。調整は、初段の６〜１０ｐのトリマーで希望の周波数の同調を取り、
次段のデバイスのゲートVRで出力のピークを取り出します。
後は、スタブ調整で出力の最大値を探します。
スタブ調整場所は段間の１／４λフィルターのセンターに１個所、
２段目の入出力の各１個所です。　　(５逓倍基板は、セブロン電子で取り扱っています。)

ドレークPLL使用
周波数：2290MHz

レベル：+１0dBm(8.9453125MHｚ）

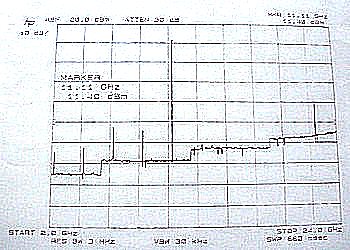

出力周波数：11.450GHz

出力レベル：
+11.4dBm

スプリアス：
−45dBc

初段固定バイアス抵抗20KΩ（パラ+1000ｐ）

・初段Vd抵抗：240Ω（+5ｖより）
・次段‐Vg抵抗：27Ω　（‐5ｖより）
・次段+Vd抵抗：11Ω（+5ｖより）

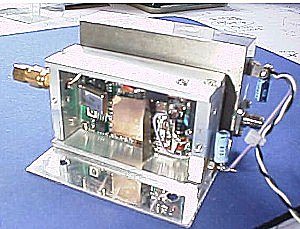

ドレークPLL局発使用
＋５逓倍器セット
