IC-271を1200MHz帯 ALL MODE機に改造　de JA0BQU 07/24/2000

2.4GHz帯以上のトランスバーターの親機は主に1200MHz帯トランシーバーを使用しています。
しかしながらALL MODE 1200MHz帯トランシーバーは機種が少なく高価なので、
中古のIC-271に1200MHz帯トランスバーターを内蔵する事を考えました。
以前改造して、現在も良好に動作しています。

• 改造の手順
  1. 周波数改造して143MHz台　〜 152MHz台の帯域10MHzにする。

     これで、基本的に送受信ができる。

  2. 送信モジュールを取り外す。
  3. 受信感度はだいたい143MHz台　〜 147MHz台で平均になるように調整する。
  4. 送信出力もだいたい143MHz台　〜 147MHz台で平均になるように調整する。
  5. 1200MHz帯トランスバーターは以前入手したマキ電機製の基板ユニットを使用。

     144MHz入出力回路はリレーを使わず、直接それぞれに接続。

  6. 電源回路を配線。
  7. 1280MHz台と1285MHz台ので、水晶を切り替えても局発出力がだいたい一定になるように調整。
  8. つづいて、送信の出力と受信感度が水晶を切り替えても一定になるように調整。
  9. 基板送信部にBPFを接続。
  10. アンテナ切替機をリアーパネルに取り付ける。

• 1200MHz帯トランスバーター基本性能
  1. 受信感度　-120dBm以上
  2. 送信出力　40 〜 50mW
  3. 周波数帯　1270MHz台〜 1287MHz台(水晶を切り替)

• その他
  1. 周波数換算表を張っておかないと分からなくなる。

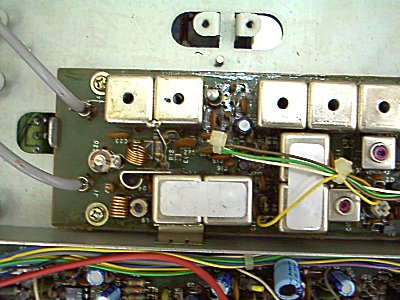

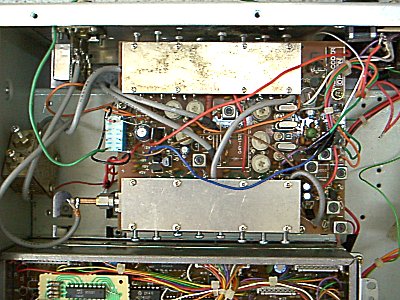

＊ IC-271受信フロント・送信ドライブ　　　＊ 1200MHz帯トランスバーターユニット

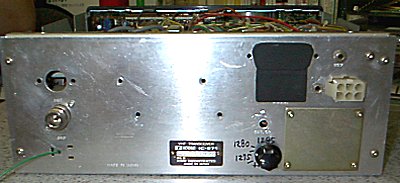

＊ IC-271リアーパネル
