JH1GED 大瀧です。
この度の10GHzトランスバーター製作に関しは大変お世話になりました。
お陰様で、ほぼ完成しましたので、報告いたします。
部品調達は、CRは秋葉原で、リレーは御紹介戴いた通販で、FETはセブロン
電子にお願いし、大変迷惑をかけましたが、BSコンバーターの基板を頂いて
部品を外して使用したりして、何とか調達出来ました。
組み立てに当たっては、ハムジャーナルの記事や、HPを見せていただき、

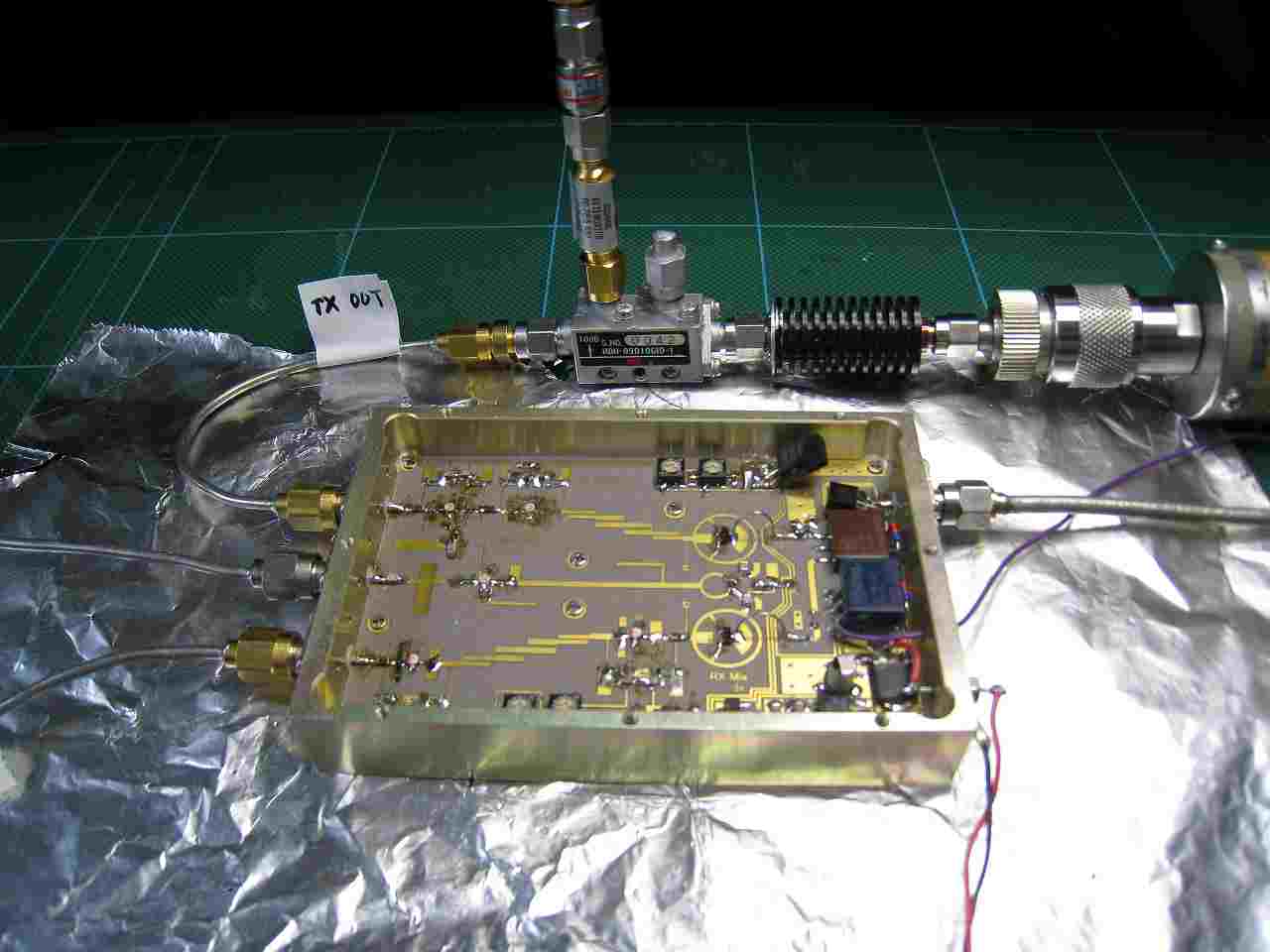

部品を載せて電圧を確認、FETのバイアスを調整しただけで、送信側は、
100mW入力で出力に18ｍWが出てきました。受信側もバイアスの調整だけで
変換利得が15dbになり、ほぼ期待通りの特性を得る事が出来ました。
その後、実際には送信側にパワーＡＭＰを追加し、1Wを得ました。
受信側にはプリアンプを2段入れ、-90dbm入力で-40dbm（SN比35db）を得
ましたので。満足出来る物が出来たと、大変喜んでおります。
この度は浅妻殿のご指導と、励ましに助けられて、完成に漕ぎ着きました
本当にありがとうございました。

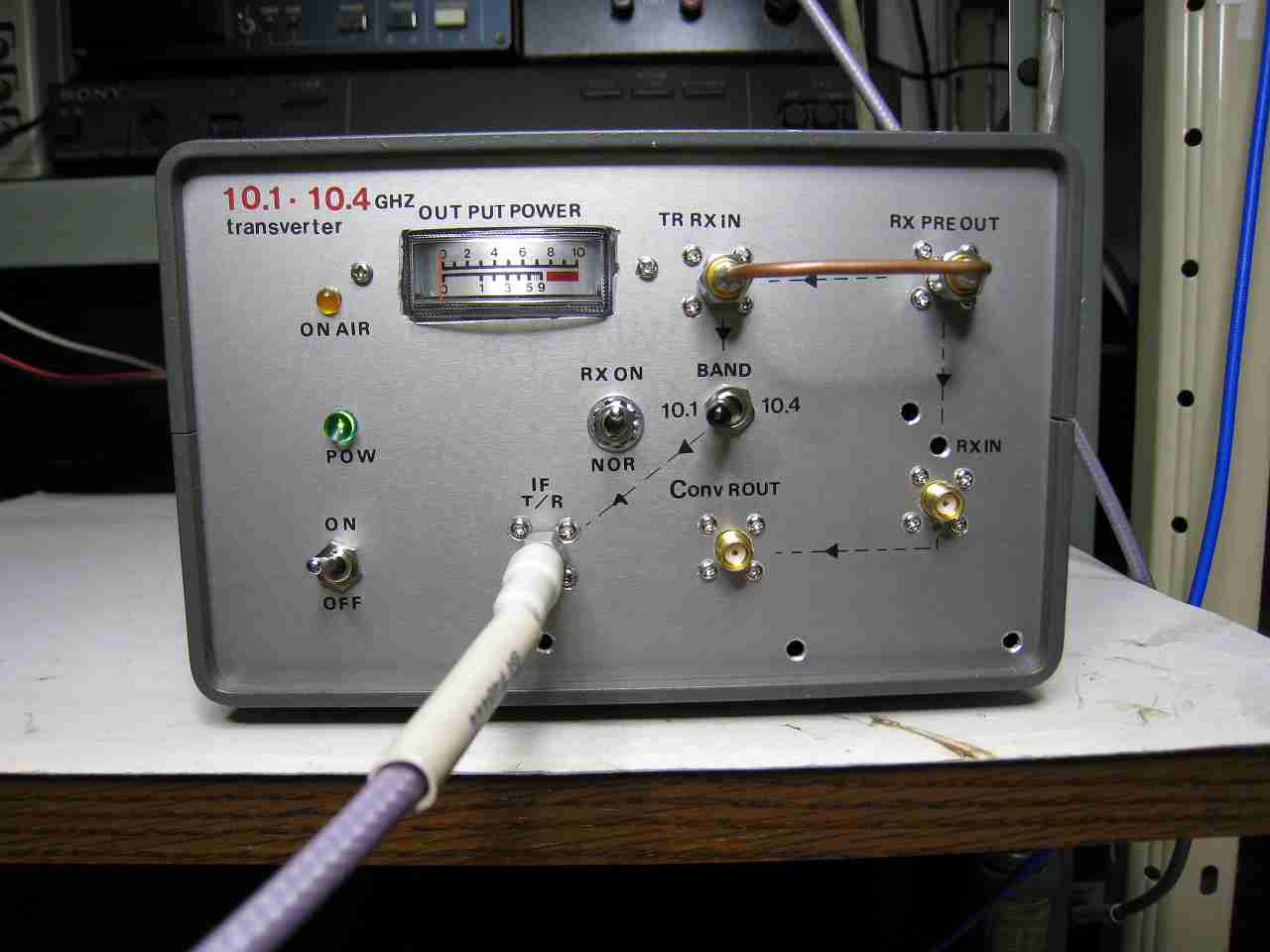

御参考に、写真を添付します。
それでは、感謝を込めて。73
******************************************************************* |
|
