＊　９−０エリア　２４ＧＨｚ伝搬実験　

日時　６月８日　０７：００−１０：００　天候　晴れ　視界あまり良くない
９エリア　医王山（三千坊）移動　標高８００ｍＨ　　温度２０度　湿度４５％
　　　　　ＪＡ９ＴＹＫ、ＪＨ９ＣＦＴ、ＪＡ９ＢＥ、ＪＡ９ＢＰＨ
　　　　　設備：マキ電機　ＵＴＶ２４Ｇと５５ｃｍセット、自作ＴＤＫ３５ｃｍカセグレンタイプＡＮＴ
　　　　　　　　ＯＵＴ　５０ｍＷ
０エリア　西蒲原郡移動　標高５００ｍＨ　温度１６度　湿度４５％
　　　　　ＪＨ０ＹＱＰ：　ＪＡ０ＤＷＧ，ＪＡ０ＧＷＢ，ＪＡ０ＨＪＣ，ＪＡ０ＲＧＰ，ＪＨ０ＴＯＧ
　　　　　設備：自作　ＯＵＴ２００ｍＷ
　　　　　　　　６０ｃｍ象の鼻タイプ（ＪＦ１ＶＡＳ製作）、ＴＤＫ３８ｃｍスカラホ−ンＡＮＴ（ＪＡ１ＡＴＩ製作）
距離　２２０．８９Ｋｍ　
ＭＯＤＥ：　ＦＭ，ＳＳＢ　５９−５９ＱＳＢ

ＪＡ０ＤＷＧ鎌田さんのプロフィ−ルによると海面下約１００ｍがダイレクトになるとのことです。

完全な見通し外のダクト伝搬と思われます。

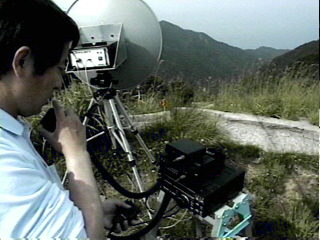

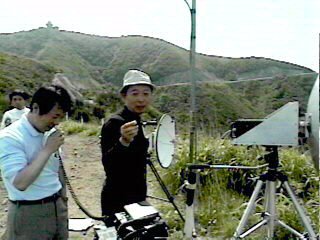

ＪＨ０ＴＯＧ，ＪＡ０ＤＷＧ，ＪＡ０ＨＪＣ 　　ＪＡ０ＧＷＢ　Ｘ−ＹＬ

ＪＲ０ＹＵＳ　自作２４ＧＨｚ ＴＤＫ３８ｃｍ

ＪＲ０ＹＵＳ　自作　ＪＨ０ＹＱＰ　自作 撮影：　ＪＡ０ＲＧＰ

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

　　　　　　　　　９−０間の２４ＧＨｚ見通し外伝搬実験大成功 Report de JA9BE

　　　　　　　　　　　　　　　　　　　　　                          北陸マイクロウエ−ブクラブ

                                                                    西新潟クラブ

 　　　　　　　　　　　　　　　　　　　　　 　



　昨年から７−０および１−２間で相次いで２４Ｇの遠距離通信記録が作られてマイクロの世界を賑やかにしておりますが、

北陸マイクロもその一角に食い込むべく遅ればせながら、春頃からトランスバ−タの鳴き合わせやアンテナの製作・調整を

行い一応遠距離通信を行える体制が整ったので、日頃お世話になっている西新潟クラブに、お相手をお願いしたところ、

新潟（西蒲原郡岩室村）−　富山（医王山）間での実験を快諾を頂き、６月８日０６：００実験開始と言うことになりました。

それぞれ早朝夜明け前に目的地に向かい適当な場所に陣取り設営を開始しました。

富山側は６時過ぎに設営を完了し、Ｃ６０１（４３０）で新潟側に連絡したところ、先着の局が電源ケ−ブルを忘れてきた

とのことで、実験開始は朝食後と言うことになりました。

０８：１０実験開始。４３０で連絡を取りながら双方で送受信を繰り返しますが双方とも入感なし。

そのうち新潟側から、このル−トは見通し外でＱＳＯ不可能と思われるので撤収しましょうと言うことになり、

先ずＪＲ０ＹＵＳ／０が電源をＯＦＦにされた模様。富山側からの、折角の機会でもありダクトの発生も予想されるので、

もうしばらく頑張りましょうとの強い申し入れで、実験を継続することになりました。

０８：３０頃突如ＪＨ９ＣＦＴの受信機に、ＪＡ０ＲＧＰのビ−コンが飛び込んで来ました。

"ヤッタ−"　辛抱の甲斐有りついに新潟側からの２４Ｇが受信できました。

ワンテンポ遅れてＪＡ９ＢＥ／ＪＡ９ＴＹＫも相次いで受信可能となりましたが、アンテナのゲイン差が大分大きいようです。

ビ−コンを受信しながら２人がかりでＪＡ９ＢＥのアンテナを再調整し、新潟側とのＱＳＯに備えました。

ついで医王山からＪＡ９ＢＥ／ＪＨ９ＣＦＴが、ビ−コンを同時発射したところ、新潟側でも両局のビ−コンが受信でき、

アンテナ方向を微調整中とのことでした。（パラボラの径が大きいとアンテナの方向合わせが難しいようです

８：４５先ずＪＡ９ＢＥ／９がＪＨ０ＹＱＰ／０とＱＳＯを開始し、

９：５０頃ＪＨ９ＣＦＴ／９とJH0YQP/ＪH０ＴＯＧ／０とのＱＳＯを最後に新潟側−医王山間の２４Ｇ伝搬実験を成功裏に

終了しました。４３０でのお別れの挨拶中も、医王山ではＪＡ０ＲＧＰのビ−コンが最後まで快調に受信出来ておりました。

なお、医王山では今回のＣＯＮＤＸは完全に４３０と２４Ｇが連動しており、Ｃ６０１の信号強度のインジケ−タ−の変化

（ＱＳＢ）に応じて、２４Ｇの信号強度も変化していたのが印象的でした。　



また、ＪＡ０ＤＷＧ（鎌田さん）のプロフィ−ルによると、海面下約１００ ｍを通ってダイレクトになるとのことで、

今回の伝搬実験は見通し外のダクト 伝搬の確率が大きく、ＪＡ初の快挙（？）と思われるとのことです。



＊相互間の距離（新潟県西蒲原郡岩室村−富山県医王山三千坊）　２２０．８４Ｋｍ



方位角　西蒲原郡岩室村−＞医王山　２３３．９度

　　　　医王山−＞西蒲原郡岩室村　　５２．７度　



＊富山側デ−タ



　富山県 西礪波郡 福光町 医王山三千坊　標高７８９．５ｍ

　位置：北緯３６度３１分５０秒　東経１３６度４８分４９秒　ＰＭ８６ＪＭ

　天気：快晴　微風　温度２５℃　湿度４５％

　参加者　ＪＡ９ＢＥ（森）　ＪＡ９ＴＹＫ（桃野）　ＪＡ９ＢＰＨ（藤田）

　　　　　ＪＨ９ＣＦＴ（長谷）



＊新潟側デ−タ

　新潟県西蒲原郡岩室村　標高約５００ｍ

　位置：北緯３７度４３分０３秒　東経１３８度４８分４８秒　ＰＭ９７ＪＲ

　  　　天気：晴れ、微風、温度２０℃　湿度６０％

　参加者：ＪＨ０ＹＱＰ，ＪＲ０ＹＵＳグル−プ

       　ＪＡ０ＤＷＧ（鎌田）ＪＡ０ＧＷＢ（西巻）ＪＡ０ＨＪＣ（小林）

　　　　　ＪＡ０ＲＧＰ（佐藤）ＪＨ０ＴＯＧ（吉田）ほか１名



 ＪＡ０ＤＷＧ鎌田さんのプロフィ−ルによると海面下約１００ｍを通って ダイレクトになるとのことです。

 したがって今回の伝搬実験は見通し外のダクト伝搬と思われます。



＊ＱＳＯデ−タ



  ０８：４５　ＪＨ０ＹＱＰ／０　　　　　　　ＪＡ９ＢＥ／９ ＦＭ　　　５９＋　５１

  ０８：４８　ＪＲ０ＹＵＳ／０　　　　　　　ＪＡ９ＢＥ／９ ＦＭ　　　５９　　５１

　０８：５５　ＪＡ０ＤＷＧ／０　　　　　　　ＪＡ９ＢＥ／９ ＦＭ　　　５９　　５１

　０９：０８　ＪＡ０ＲＧＰ／０　　　　　　　ＪＡ９ＢＥ／９ ＦＭ　　　５１　　５１

　０９：１５　ＪＲ０ＹＵＳ／０　　　　　　　ＪＨ９ＣＦＴ／９ ＦＭ　　５５ 　５９

　０９：２０　ＪＡ０ＤＷＧ／０　　　　　　　ＪＨ９ＣＦＴ／９ ＦＭ　　５５　　５９

　０９：２５　ＪＡ０ＲＧＰ／０　　　　　　　ＪＨ９ＣＦＴ／９ ＦＭ　　５５　　５９

　０９：３５　ＪＡ０ＲＧＰ／０　　　　　　　ＪＡ９ＢＥ／９ ＳＳＢ　　５７　　５１

　０９：４０　JH0YQP/ＪH０ＴＯＧ／０　　　　ＪＨ９ＣＦＴ／９　ＦＭ　　５５　　５９



　＊ＲＩＧ＆ＡＮＴ



　ＪＡ９ＢＥ　　マキ電機　ＵＴＶ−２４Ｇ　＋　ＩＣ−１２７１

　　　　　　　　マキ電機　５５ｃｍＤｉｓｈ（カセグレン）

　ＪＡ９ＴＹＫ　マキ電機　ＵＴＶ−２４Ｇ　＋　ＦＴ−１０４

　　　　　　　　自作　　　６０ｃｍＤｉｓｈ（カセグレン）　

　ＪＨ９ＣＦＴ　マキ電機　ＵＴＶ−２４Ｇ　＋　ＴＨ−５９

　　　　　　　　自作　　　３５ｃｍＤｉｓｈ

　　　　　　　　　　　　　（スリット付き導波管センタ−フィド）

　　　　　　　　　　　　　＊アンテナの詳細は、後日発表予定

　ＪＨ０ＹＵＳ　自作　＋　ＩＣ−１２７５

　　　　　　　　ＴＤＫの自作　３８ｃｍＤｉｓｈ（スカラホ−ン−ＪＡ１ＡＴＩ製作）

　ＪＨ０ＹＱＰ　自作　＋　ＩＣ−１２７５

　　　　　　　　自作　　６０ｃｍＤｉｓｈ（象の鼻タイプ−ＪＦ１ＶＡＳ製作）



反省点



１．　周波数変動を押さえるために、バッテリ−運用では容量の大きいものを使用すること。

２．　アンテナは、予め十分な調整と他局との比較を実行すること。

３．　忘れ物防止のために、移動に必要な機材のリストを作っておくこと。
