* 24GHz 移動実験 Report

日時 ： 9月22日(日)08:00
天候 ： 曇りのち雨
気温 ： 19℃
JA0DFR(西蒲原郡 標高 3m)<----->JA0EOC(上越市大毛無山 標高1,100m) 距離約100Km M5 2way FM,SSB
JA0RGP(西蒲原郡 標高 3m)<----->JA0EOC(上越市大毛無山 標高1,100m) 距離約100Km M5 2way FM,SSB
JA0DWG(西蒲原郡 標高 400m)<--->JA0EOC(上越市大毛無山 標高1,100m) 距離約100Km M5 2way FM,SSB

JA0DFR : 60cm Dish 自作T/R IC-1271 OUTPUT 0.2W
JA0RGP : 38cm Dish 自作T/R IC-1271 OUTPUT 0.2W
JA0DWG : 60cm Dish 自作T/R IC-1275 OUTPUT 0.2W
JA0EOC : 38cm Dish 自作T/R IC-1271 OUTPUT 0.2W

* 次回は秋田県鳥海山(標高1,200m)と上越市大毛無山 (標高1,100m)との280Km の実験を予定。

* 24GHz QSO　日本記録達成 (F=24.025GHz) Distance 284.37Km

OP : JA0DFR 浅妻 氏

9/29 JR0YGW/7 <---->JH0YQP/0 1回目 06:54　 F3 59+ 　59+　　 06:55 　F2　 599+ 599+ 07:00 A3j 59+ 59 　 2回目 08:56 F3 51-59 51-59 08:57 F2 519-599 519-599 09:01 A3j 52-57 52-57 07:30-08:45までの15分おきのSKDでもすべてQSO出来た (JH0YQP/0-JR0YGW/7) 但し 時間がたつに連れてQSBがすごくなりました。

OP : JA0DWG 鎌田 氏 & JA0DFR	JR0YGW/7 山形県 飽海郡 鳥海山 1380mH 気温 10度 微風 JA0DWG,JA0DFR,JH0TOG, 他2名 JH0YQP/0 新潟県新井市大毛無山 1100mH 気温 5度 微風 JA0EOC,JA0RGP,JA0DAE,JA0BNK,JH9CFT, 他1名
	おまけ JA0DFR/7 F3 07:08 JH9CFT/0 59+ 59+ 07:09 JA0EOC/0 59+ 59+ 07:11 JA0DAE/0 59+ 59+ JH0TOG/7 F3 07:13 JA0DAE/0 59+ 59+ 07:13 JA0EOC/0 59+59+ 07:14 JH9CFT/0 59 59 DE JH0TOG

* 24GHz ANT 利得比較実験(２回) ANT (cm) LEVEL RA SAMPL (-dBm) 20dB HORN 26.0 HORN JA0RGP HORN 24.0 HORN JH0TOG 30 20.0 HORN JA0DFR 38 14.2 HORN JA0EOC 38 13.4 HORN JA0BQU 38 11.5 HORN JA0RGP 50 8.0 HORN JA0RGP 60 12.0 HORN JA0DWG 60 9.7 HORN JA0DFR 60 9.2 HORN JA0RGP 60 8.0 HORN JA0RGP

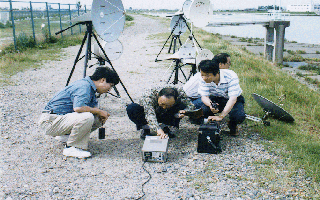

DATE : SEP 7th 1996 08:00--10:00 新潟市 信濃川本線大橋公園脇 天候 ： 晴れ 気温 ： 20℃ 参加者 ： JA0BQU , JA0DAX , JA0DFR , JA0DWG JA0EOC , JA0GNU , JA0HJC , JA0RGP JH0CNY , JH0TOG , 使用測定器 HP-436A HP-8485A

* 24GHz all mode Transceiver (Homemade) de JA0RGP



(TX)





 47.375MHz         142.125   284.75   568.5   1137MHz       5685MHz

  OSC     X 1        X 3      X 2      X 2      X 2          X 5



 23K241---2SC2026--2SC2026--2SC2026--2SC2026-2SC2026--BPF--MGF1303-BPF-->





 11.37GHz    22.74GHz      22.74GHz                 24GHz

    X 2          X 2          X 1        MIX          AMP        AMP



->MGF1303-BPF--FHX35LG--BPF--FHX35LG--FHX35LG--BPF---FHX35LG---FHX35LG-->

                                         |

                                         |

                                      IF : 1280MHz



    DRIV      PA          24GHz



-->FLR106---FLR026--BPF----ANT

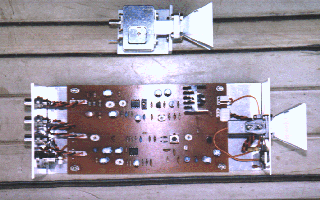

24GHz Transmit & Receive converter by GUN Diard

MODE : FM ATV
RX IF : 1200MHz
TX INPUT : VIDIO,AUDIO
TX OUT : 5mW

made in M.W.A.C

２４ＧＨｚ　アンテナ利得比較実験（第３回）　　ｊａ０ｄｆｒ

日時：１９９７年４月１３日、晴、風少々有り、１３℃
メンバー：ｊａ０ｄｆｒ，ｊａ０ｄｗｇ，ｊａ０ｒｇｐ
使用測定器：パワー計／ＨＰー４３６、ＨＰー８４８５Ｄ（高感度センサー）
基準アンテナ：２０ｄＢ電磁ホーン自作
測定場所：新津市郊外　ゴルフ場サイド
測定距離：２００ｍ位 　

結果　　　　　　
(２０ｄＢ基準アンテナ値　ー３７．５ｄＢｍ）
　
パラボラアンテナ　　　　　 副射器の型式　　　　　　　　　指示数値（ーｄＢｍ）

１．ＴＤＫ改５０ｃｍ　　　電磁ホーン自作＋15cm　　　　　　 ２３．０
２．　　　〃　　　　　　　ＦｅｅＤホーン＋　　〃　　　　　 ２２．０
３．　〃　　３8ｃｍ　　　電磁ホーン自作＋　　〃　　　　　 ２６．４
４．業務用改９０ｃｍ　　　象の鼻タイプ　（導波管）　　　　 １８．０
５．　　　　６０ｃｍ　　　　　　　　〃　　　　　　　　　　１９．２
６．　　　　６０ｃｍ　　　電磁ホーン自作+ 42cm　　　　　　２１．８
７．　　　　３０ｃｍ　　　　　　〃　　　　40cm　　　　　　３０．０ 　

今回いつもの測定場所が天候不順（強風）の為、新津市郊外に変更し山と山の谷間
(距離２００ｍ、高低差１０ｍ）を利用した。
これで３回目の測定実験ですが、各自独自の改良をかさねるごとに利得のｕｐが少しずつ感じられました。
尚、本実験結果は概略的な比較であり、サンプルの副射器の焦点、給電方法、
製作精度などや測定方法などによるバラツキが有ると思われます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
以上 浅妻　久和〒９５０　新潟県新潟市天明町５ー５
