左 ＪＨ９ＣＦＴ 右 ＪＡ０ＲＧＰ
ＪＡ９ＢＥ ， ＪＨ９ＣＦＴ
ＪＡ０ＤＦＲ ， ＪＡ０ＤＷＧ ， ＪＡ０ＧＮＵ ， ＪＡ０ＲＵＺ
ＪＡ０ＲＧＰ ， ＪＡ０ＢＱＵ
＊ １０ＧＨｚ，２４ＧＨｚ ＡＮＴ利得比較実験 （９／２１）
９月２１（日） ０９：００より新潟市信濃川土手のいつもの場所で１０ＧＨｚ，２４ＧＨｚのＡＮＴ利得比較実験をしました。 天候 ： くもり 気温 ： ２３度 湿度 ： ７０％
（１） ２４ＧＨｚ
標準２０ｄＢホ−ンアンテナ（実測値は−３７ｄＢ ）との比較実験です。
| ＡＮＴ | 実測値（−ｄＢ） | ＡＮＴ利得換算値（ｄＢ） | ||
| ３０ｃｍ自作スリット（ＣＦＴ） | ２５．０ | ３２．０ | ||
| ５５ｃｍ自作スリット（ＢＥ） | ２２．５ | ３４．５ | ||
| ３５ｃｍ自作スリット（ＣＦＴ２２０） | ２７．２ | ２９．８ | ||
| ３５ｃｍ自作スリット（ＣＦＴ＃２） | ２４．８ | ３２．２ | ||
| ３５ｃｍ自作スリット（ＣＦＴ＃３） | ２４．７ | ３２．３ | ||
| ６０ｃｍ業務ＪＵＮＫ（ＲＵＺ） | １９．９ | ３７．１ | ||
| ６０ｃｍ自作スリット（ＣＦＴ） | １９．５ | ３７．５ | ||
| ６０ｃｍ導波管（ＤＷＧ） | １９．９ | ３７．１ | ||
| ３８ｃｍＴＤＫ自作スリット（ＤＷＧ） | ２２．７ | ３４．３ | ||
| ３８ｃｍＴＤＫトラジュ−（ＲＧＰ） | ２３．８ | ３３．２ | ||
| ５０ｃｍＴＤＫトラジュ−（ＲＧＰ） | ２３．８ | ３３．２ | ||
| ６６ｃｍＴＤＫトラジュ−（ＲＧＰ） | １９．０ | ３８．０ |
（２） １０ＧＨｚ
標準１７Ｂホ−ンアンテナ（実測値は−３８ｄＢ ）との比較実験です。
| ＡＮＴ | 実測値（−ｄＢ） | ＡＮＴ利得換算値（ｄＢ） | |
| ３８ｃｍＴＤＫシュペルトップ（ＢＱＵ） | ２８．０ | ２７．０ | |
| ４２ｃｍマキ、トラジュ−（ＧＮＵ） | ２５．３ | ２９．７ | |
| ４２ｃｍセブロン、シュペルトップ（ＢＥ） | ２５．１ | ２９．７ | |
| ５０ｃｍＴＤＫシュペルトップ（ＲＵＺ） | ２３．５ | ３１．５ | |
| ３５ｃｍＴＤＫシュペルトップ（ＣＦＴ） | ２７．８ | ２７．２ |
信号源は２４ＧＨｚトランスバ−タ、ＡＮＴはトランスジュ−サ−（ＪＡ０ＢＱＵセット） 測定に際してはアンテナの位置や周囲の影響などにより多少のバラツキは有ると思いますが、 ＡＮＴ性能の目安になるかと思います。 実験終了後西蒲原郡（相互距離約３２Ｋｍ）に移動したＪＡ０ＤＦＲと２４ＧＨＺ，１０ＧＨｚ，５ＧＨｚで ＦＭ，Ｆ５，Ｆ９で交信実験を行いました。 あっさりとつながりＡＮＴ性能を確認しました。 画像提供 ： ＪＨ０ＴＯＧ 記録 ： ＪＡ０ＤＷＧ 測定 ： ＪＡ０ＲＧＰ
|
|
| ２４ＧＨｚ用アンテナを調整中のＪＡ０ＲＵＺ |
左 ＪＨ９ＣＦＴ 右 ＪＡ０ＲＧＰ
|
|
参加局 ＪＡ９ＢＥ ， ＪＨ９ＣＦＴ ＪＡ０ＤＦＲ ， ＪＡ０ＤＷＧ ， ＪＡ０ＧＮＵ ， ＪＡ０ＲＵＺ ＪＡ０ＲＧＰ ， ＪＡ０ＢＱＵ |
|
|

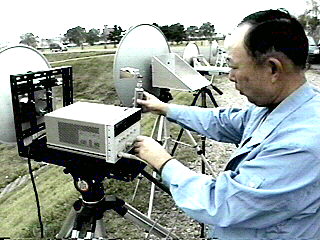

| 測定中のＪＡ０ＲＧＰ | ＪＡ０ＧＮＵ，ＪＡ０ＤＷＧ，ＪＨ９ＣＦＴ 調整中 |
