AO-40設備の紹介            JH0TOG 吉田克己

AO−40のS,K−modeに対応するため、
90cm CS用オフセットDishに改良を加え、
2.4GHz用空き缶ホ−ンアンテナと、24GHz用電磁ホ−ンを取り付けました。

24GHzのダウンコンバ−タはマキ電機製GRX−24Kを分解して、
パスタのタッパ−アルミ箔包み状態で、設置。

2.4GHzはマキ電機製LNA(NE3210S)+DREAK2880改です。

先日24GHzの設備でサンノイズを確認(S3)改良を重ねた結果がでました。

今後 まずK−mode(24.048GHz)のBEACON受信を
成功させたいと考えております。

90cmOffsetdish
2.4GHz LNA+DREAK2880(IFANP*1)
24GHz  GRX−24K
TRX IC−820  70cmANT 15eleyagi

YOSHIDA KATSUMI(JH0TOG)

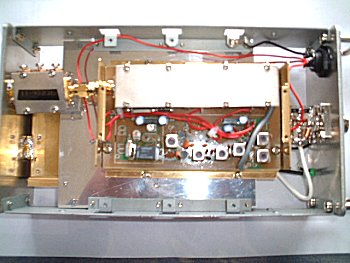

GRX−24K
24GHz downconv

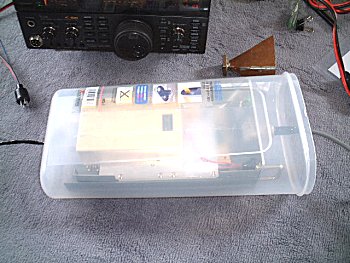

本体をパスタのケースに入れました。
Offsetdishは
上下さかさまに使用し、
缶の中へ水がたまらないようにしています。

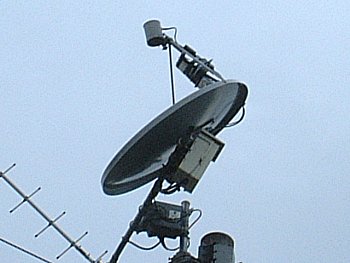

アンテナ ホ−ン部拡大

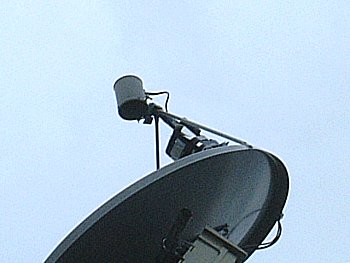

空き缶の下に24G電磁ホ−ンが見える

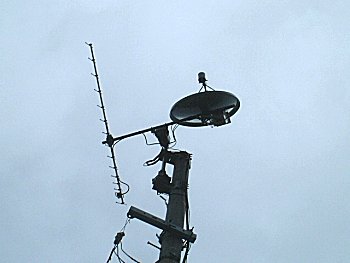

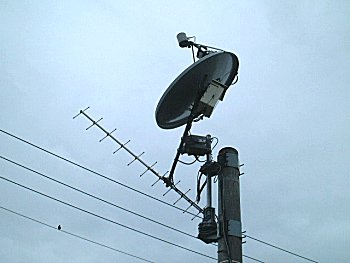

アンテナ 全景
