ISDB-Tの受信が出来ずで、中途半端になっていましたが、
本日、雨天予報がでていましたが、藤岡の斉藤さんからの提案で
さいたま市（旧大宮市）治水橋（大宮から所沢方面の道路）で実験を行いました。
天候は、小雨でしたが、時折パラパラと音を立てた降り方もありましたが、実験できました。
JF1WKX 勝間さんには、送信設備、画像用のPCやカメラを手持ちで運んでいただきまして
有難うございました。
お陰様で、受信確認が出来ました。
無事に、JA1TJQ,JA1OGZ課題はあるものの受信ができました。

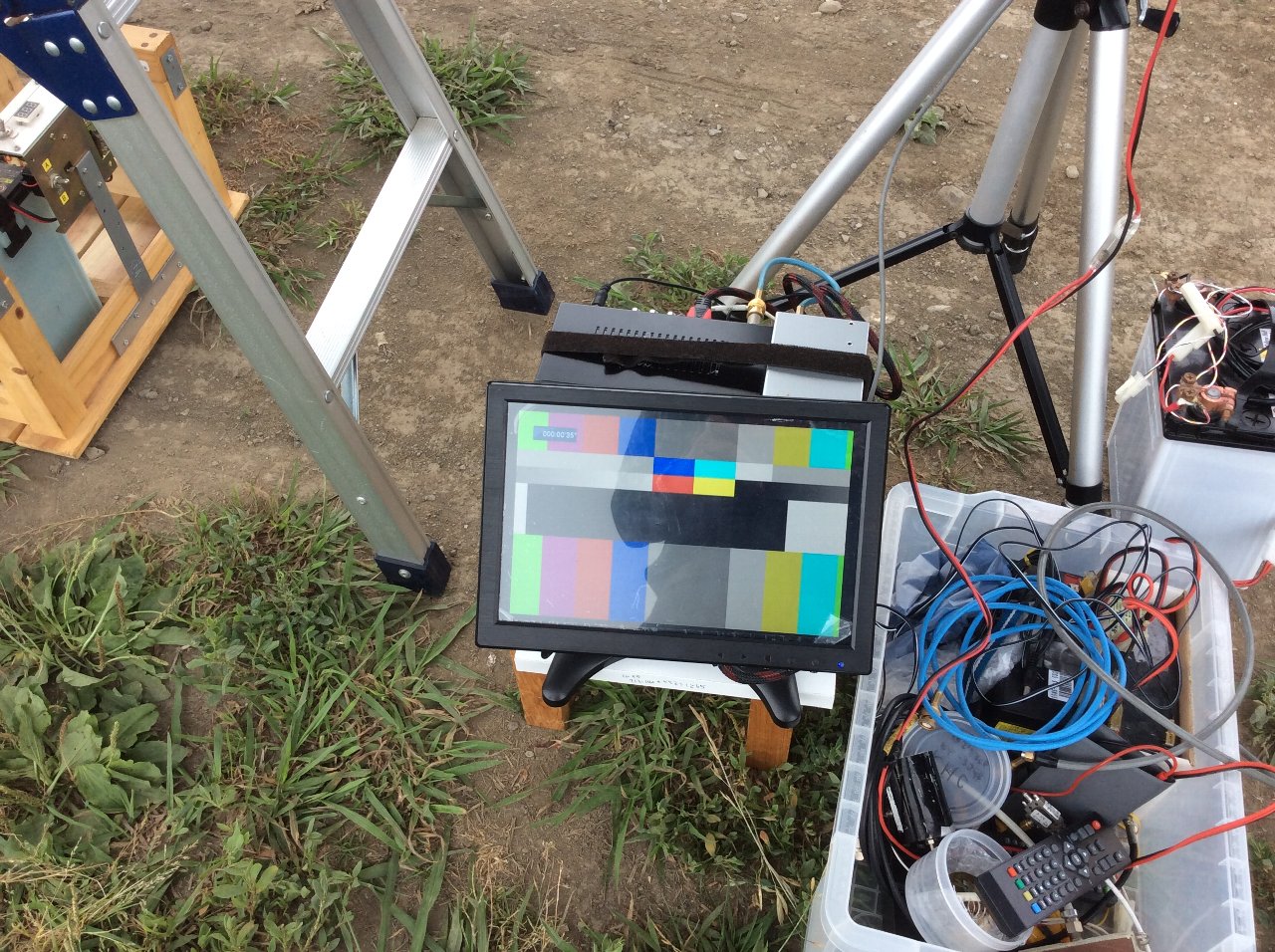

1：OGZはChannel Manual Seachで一発受信OK Quality 78%
TJQさんは、チャネル設定が出来ない。どうしてか？？
2：いままで使ったことがない、FPV用の基板3枚でできたPatch ANTがおかしいのではと、
お猪口に交換したりでもうまく行かない。
セミリジットからANTを外すと、見えるようになった。 Quality 33％
3：1265MHzから713MHzの変換するところのConv, Gainが高すぎるのではと、
内部にLNAやPost Ampがあるそうです。
4：5Gの出力を200mWから-20dBmに下げてもらい、713MHzへのConvのLNAを外して丁度
よくなりました。
5：色々お話を聞くと、ADE-5の1265MHzから713MHzへのDBMへの局発のLevel 表示5dBm
に設定だそうです。
よって、実際のLO 2-3dBmでは？ DBMがLOのLevelが少ないのも 入力RFが大きすぎたときに
飽和するのでは？
6：ただし、Yahoo チューナでは過大入力では動作せずとも、中華チューナ（Aliexpress）では
問題なく動作する。
まとめ、
TJQさんの1265=>713MHz ConvのLOをLevel確認。 可能ならば可変ATTを入れる。
OGZの中華チューナは感度が弱いのでは？
1265=>713MHz Convの現在の利得は0dBなので、20dB AMPを入れることと可変ATTを入れて、
Level調整ができるようにする。
堂平山で、30cm平面合成パッチアンテナにてNG。(利得が足りないかも)
録画を両チューナで取得しました。
Yahooチューナ File Name : 米益殆-06292011-1250.mts
中華チューナ File name: [JF1WKX__2010-01-01 00'44'53]/0001.TS
ファイルの名前の違いもあるようです。
これで、受信できる見込みが少しできましたが、やはりDVB-SのTest Transmitterを持っていますので、
自分の受信設備の受信限界値を知ることが出来るとよいですね。
関崎さん、お陰様で、少し進歩しました。
また、志賀高原からの画像を受けますので、、どうぞよろしくお願いいたします。
勝間さん、お世話になりました。
皆様ありがとうございました。
JA1OGZ 金子 |

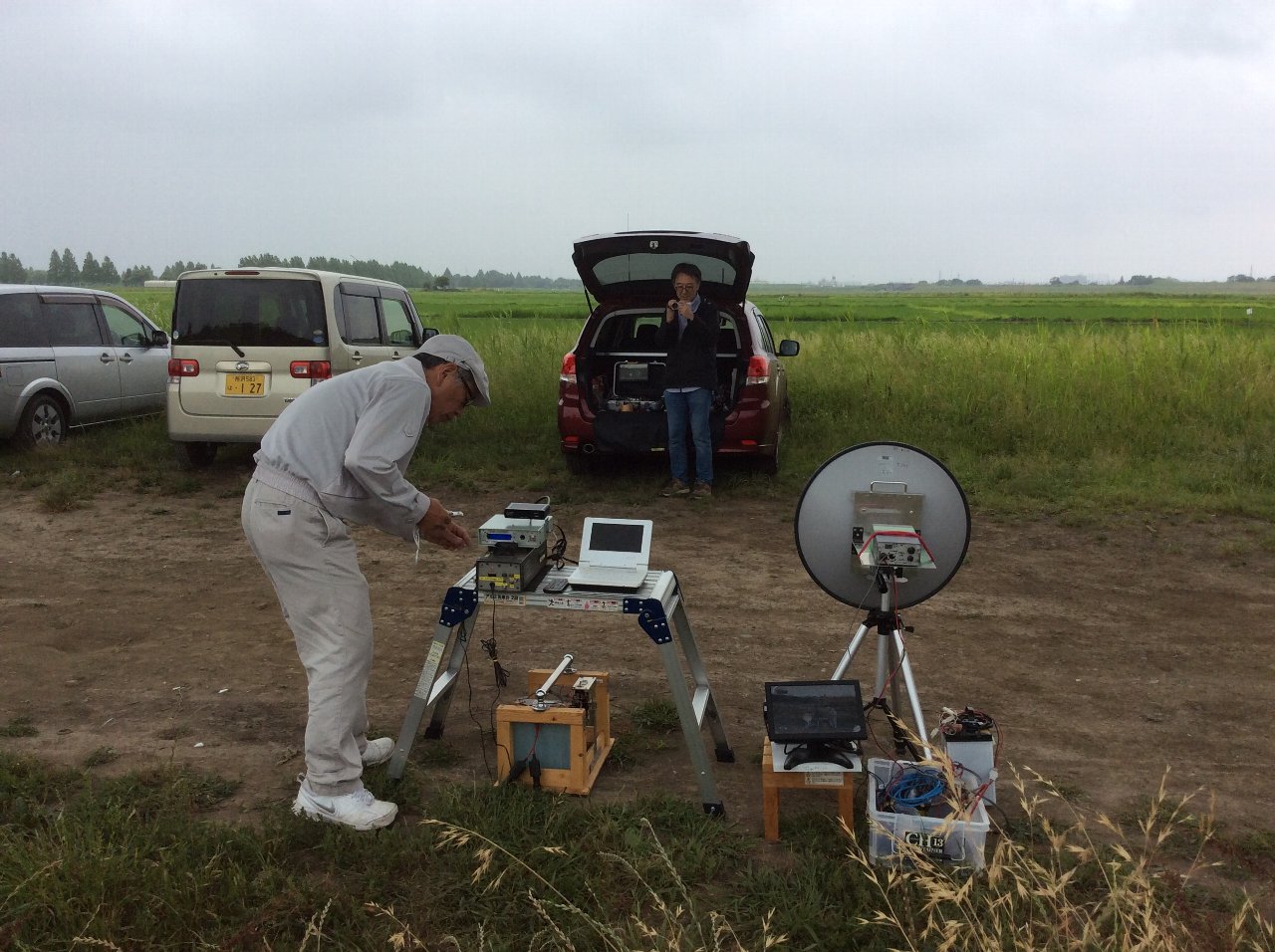

橋の下1 |

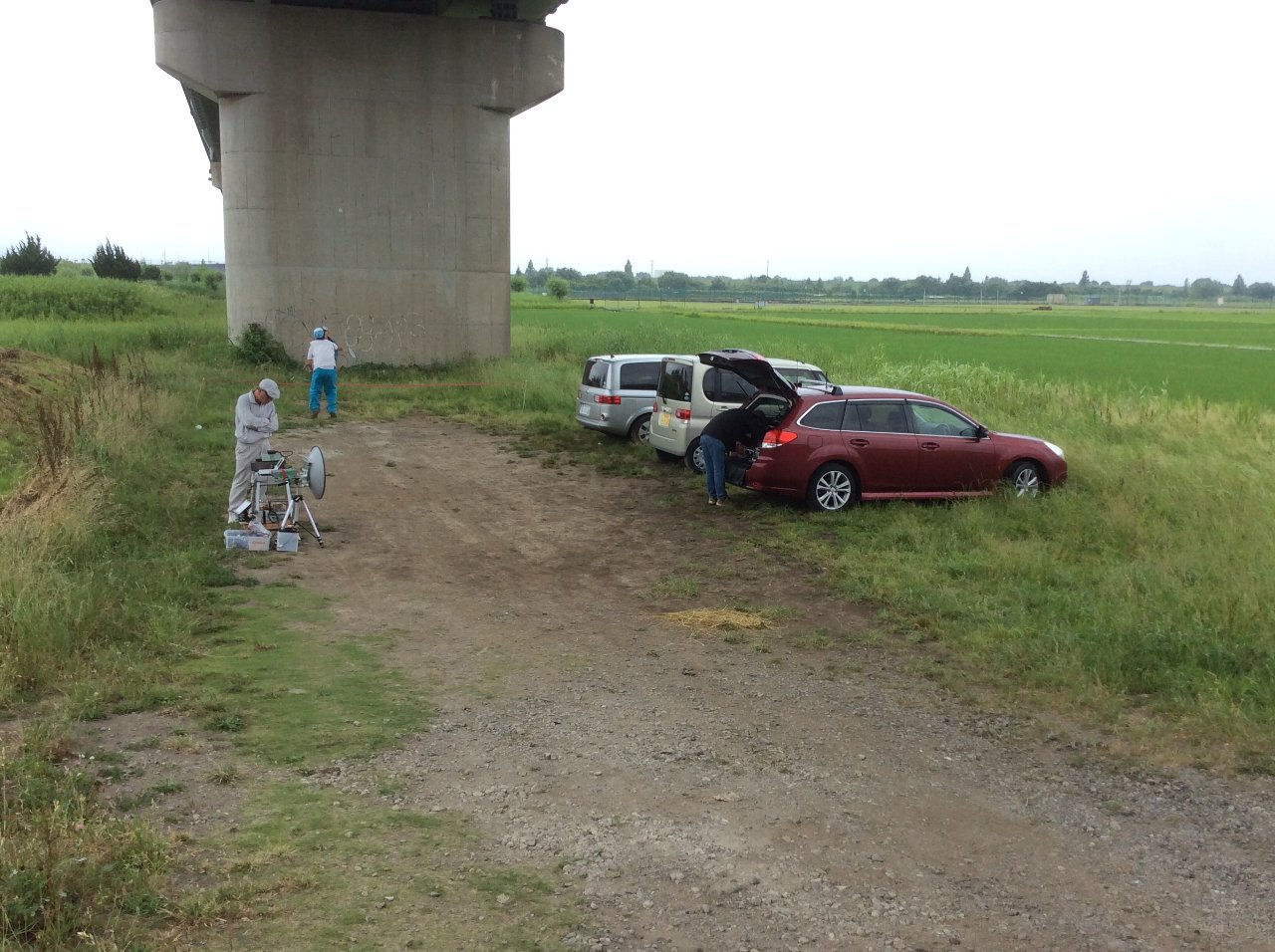

橋の下2 |
|

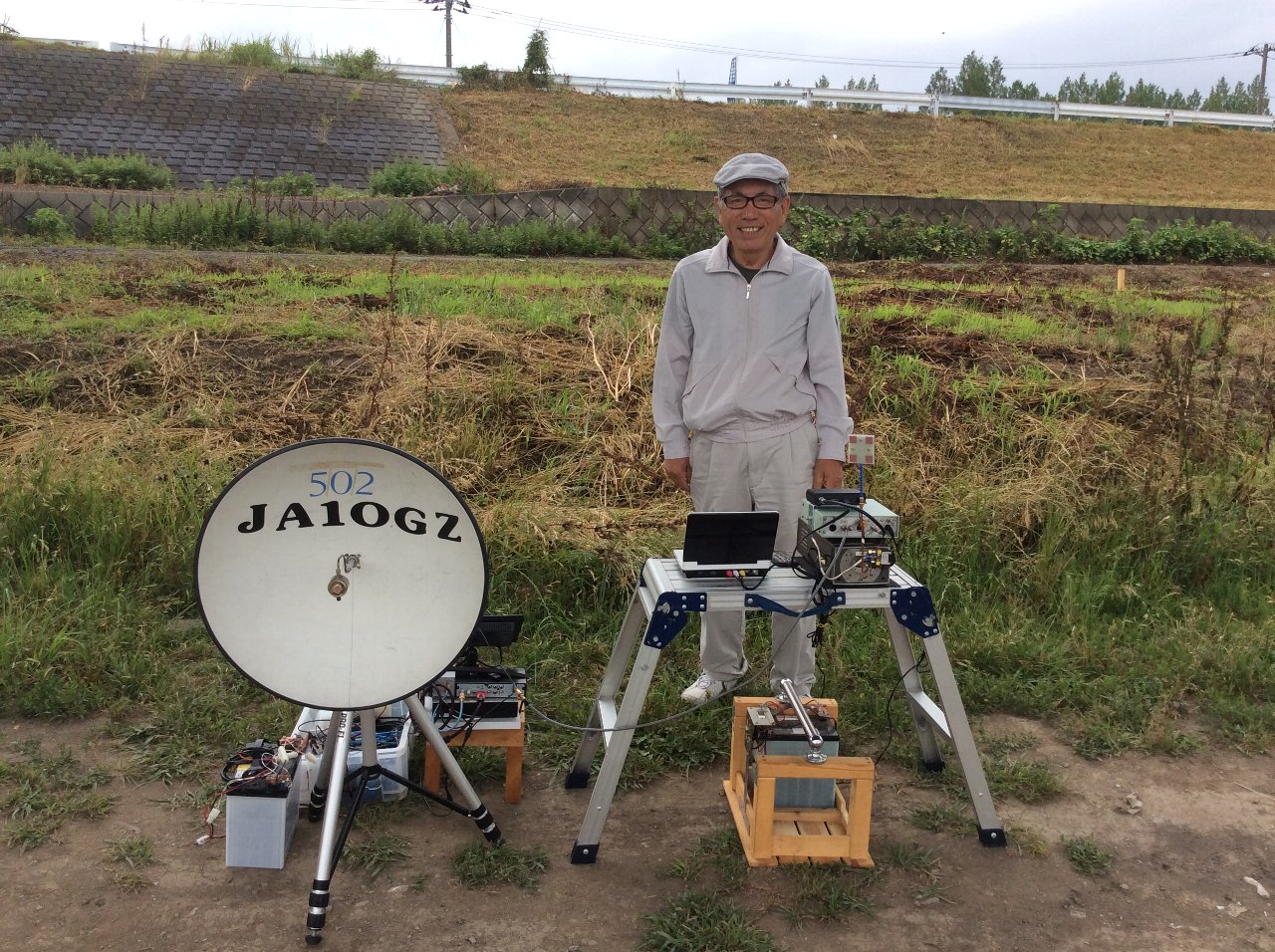

JA1TJQ |

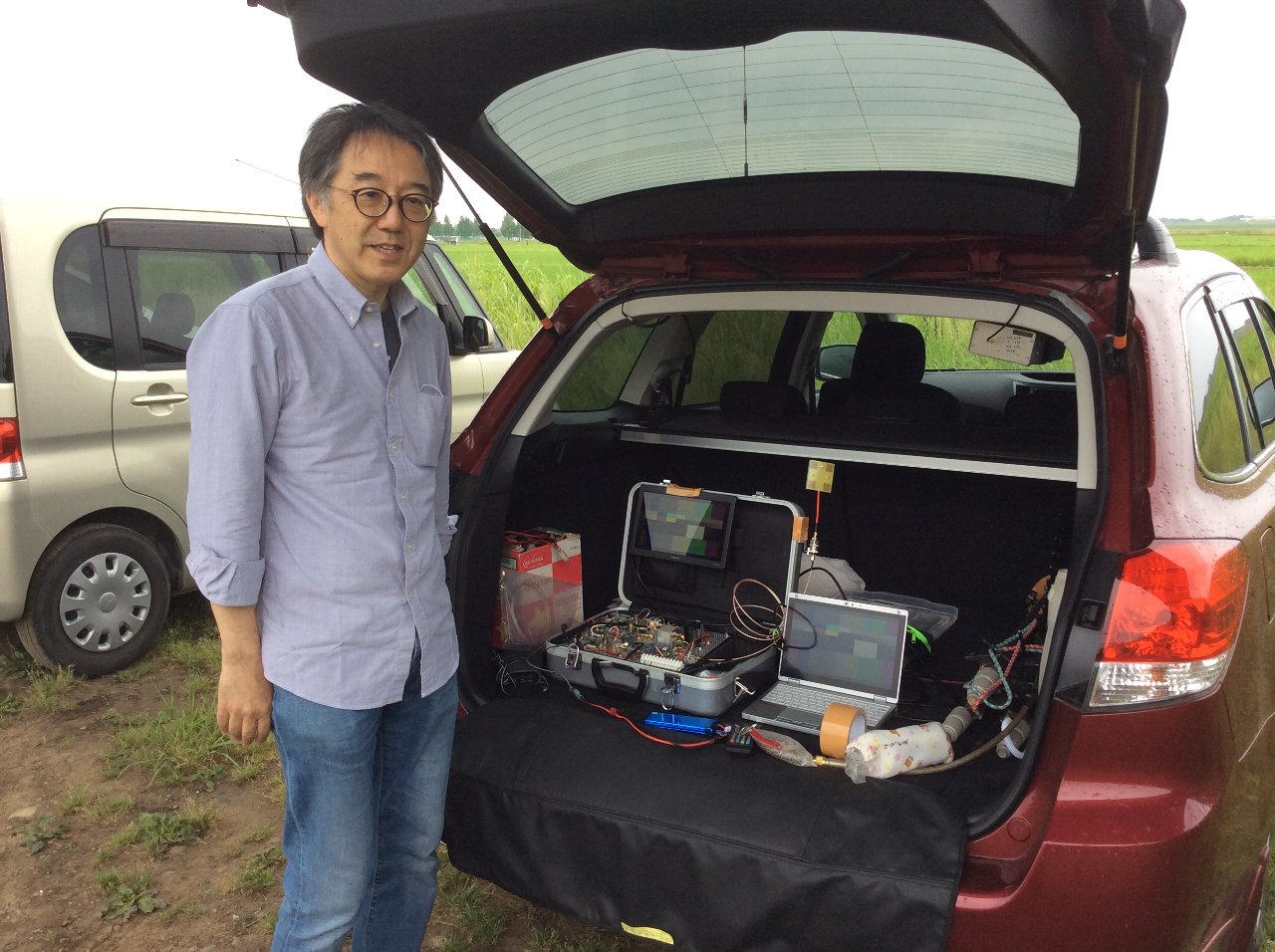

JF1WKX_ISDB-T_TRX |
|
|
|
|
