[mw-ml:00392] RE: [mw-ml:00286] RE: [mw-ml:00285] Re: 中華PLL評価基板を使ったLocal OSC 　de JA1OGZ Oct/18/2017

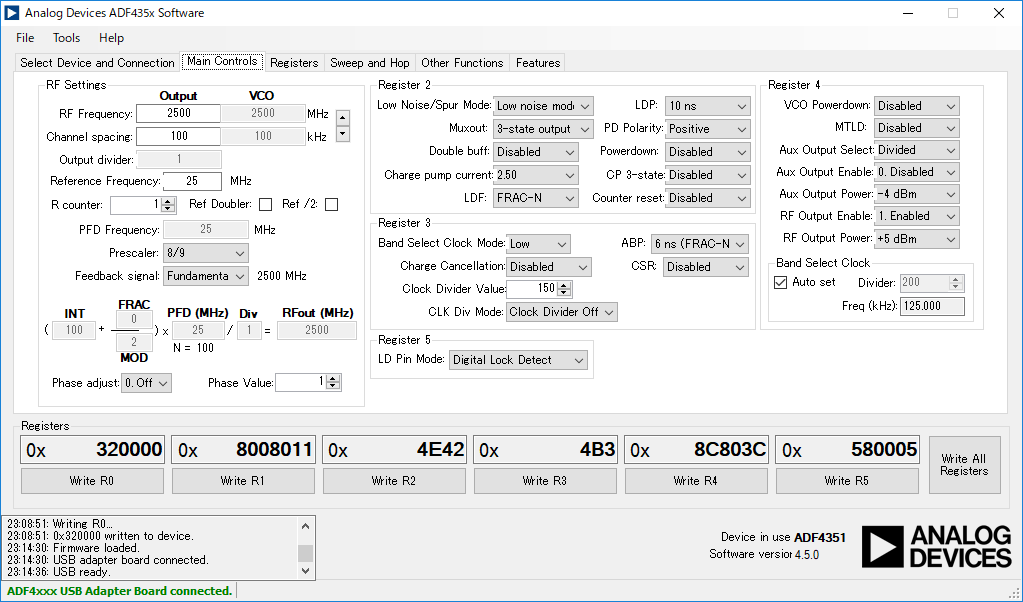

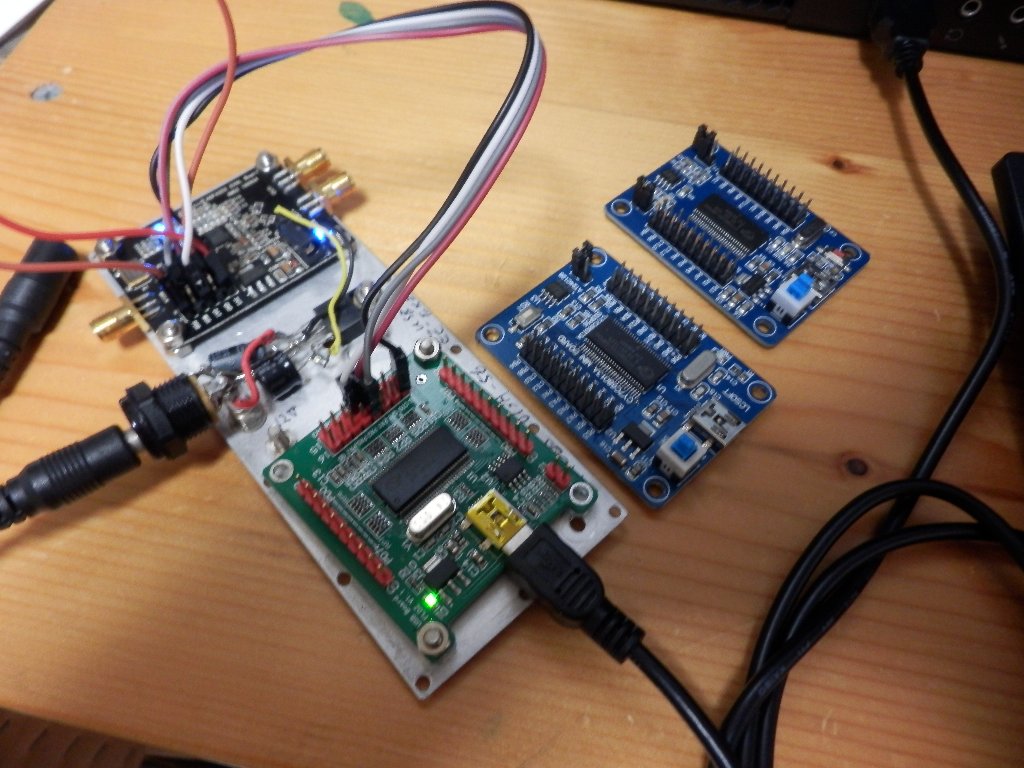

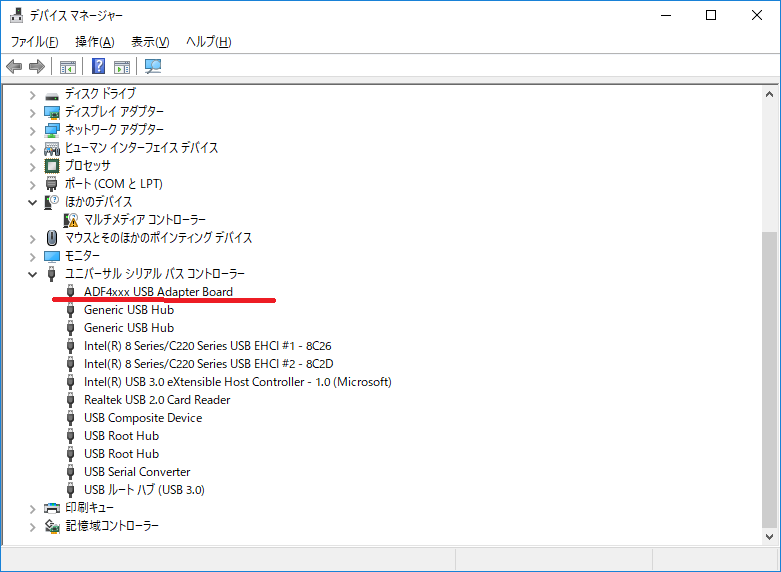

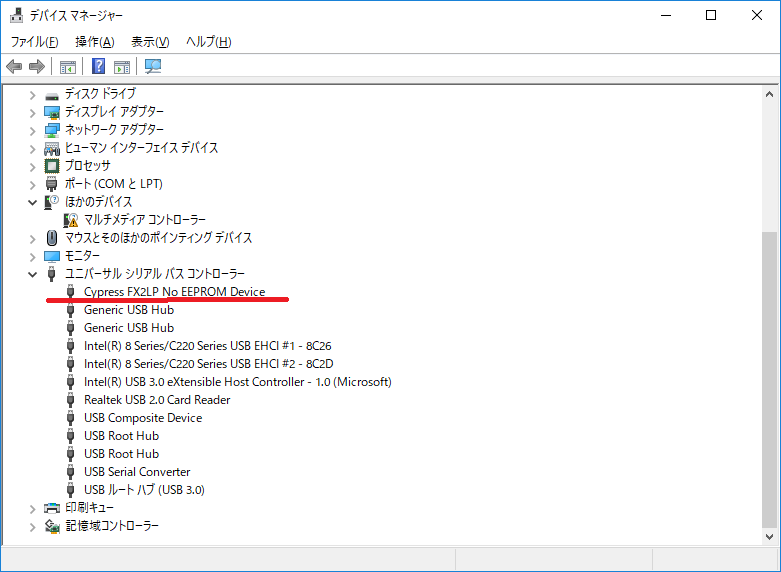

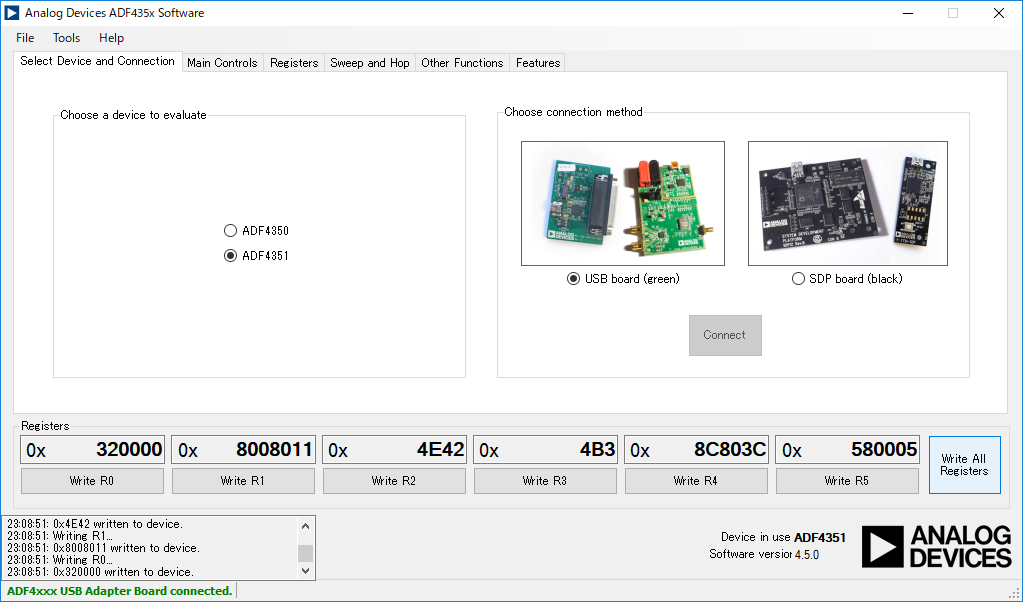

頓挫していた、中華PLLについて、必要に応じ再開しました。 その間、新井さん、浅妻さんにはサポートいただきましてありがとうございます。 USB Adapter　AMAZONで購入したCY7C68013Aの認識がADF4XXXX用として認識せず、、そのままにしていました。 今回、eBayで実績がありそうな組み合わせを発注し、なんなく認識し周波数設定もあっというまにできてしまいました。 https://www.ebay.com/itm/35M-4-4G-ADF4351-evaluation-board-signal-source-USB2-0-CY7C68013A -control-board/172317003509?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649 動いたというだけで、実践はこれからになります。 先ずは、ご連絡とおもいます書き込みいたしました。 サポートありがとうございました。 写真のUSB基板2枚とも、ADF4351には不向き？？だったようです。 このUSB　boardはCypressと認識されていました。 新たに、今回届いたUSBはADF4xxx USB Adapterとして認識されました。 どうもお騒がせいたしました。 de JA1OGZ　金子 adf4351_2500MHz ADF4351_Connected ADF4xxxUSB CYPRESS PA180053 -----Original Message----- From: Akira Kaneko Sent: Sunday, May 28, 2017 6:22 PM To: mw-ml@ Subject: [mw-ml:00286] RE: [mw-ml:00285] Re: 中華PLL評価基板を使ったLocal OSC 新井さん、返信ありがとうございます。 PCがUSBを認識していないで、S/WとUSBとは接続できない状態です。 ADF435XのS/Wから以下のMsgがでます。 Application started. 18:19:00: Attempting USB adapter board connection... 18:19:00: No USB adapter board attached. Try unplugging and re-plugging the USB cable 後ほど、他のWIN10　32bitでUSBを認識できるかTRYしてみます。 JA1OGZ 金子 -----Original Message----- From: arai-gye@ Sent: Sunday, May 28, 2017 5:29 PM To: mw-ml@ Subject: [mw-ml:00285] Re: 中華PLL評価基板を使ったLocal OSC 金子さん こんにちは。了解です。 ハードウエアについてはこれを参照してください。 http://www.analog.com/media/en/technical-documentation/user-guides/UG-109.pdf ソフトウエアについてはこれをインストールしてください。 http://www.analog.com/media/en/evaluation-boards-kits/evaluation-software/ADF435x_v4_5_0.zip またADF4350のコネクタ関係では �@CEとPDRを3V3に接続 �APA2→DATA �BPA1→CLK �CPA0→LE これでOKと思います。 _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/       新井　泉(JH1GYE) _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/ ----- 元のメッセージ ----- 差出人: Akira Kaneko 宛先: mw-ml@ 送信済み: Sun, 28 May 2017 16:59:54 +0900 (JST) 件名: [mw-ml:00284] Re: 中華PLL評価基板を使ったLocal OSC 新井さん、 eBayとAmazonから昨日部品がそろいました。 最近は、Free shippingでも10日程度到着する便利な世の中になりました。 CY7C68013A-56　EZ-FX2 USBのDriverがWIN10 64 bitにてうまく入らずです。 USB基板のJP2を抜いてCypress FX2LP No EEPROM Deviceを選択しても、H/Wを認識し ない状態です。 何か、ヒントになることがありましたら教えてください。 どうぞよろしくお願いします。 JA1OGZ 金子 -----Original Message----- From: arai-gye@ Sent: Thursday, May 18, 2017 3:09 PM To: mw-ml@ Subject: [mw-ml:00281] Re: 中華PLL評価基板を使ったLocal OSC 金子さん こんにちは。 このボードいろいろと遊べそうですよね。 47Gはこの前JA1SYK局と30km超えスパンでQSO出来ましたので今度堂平山にでも移動し た時にはリベンジお願いします。 _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/  新井　泉(JH1GYE)  _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/ ----- 元のメッセージ ----- 差出人: Akira Kaneko 宛先: mw-ml@ 送信済み: Thu, 18 May 2017 10:20:56 +0900 (JST) 件名: [mw-ml:00280] Re: 中華PLL評価基板を使ったLocal OSC 新井さん、 私も数日前に実験しようと思い発注したところです。 まだ届いてはいませんが、USB評価用マイコンボードはamazonに発注しました。 また、教えてください。 金子 -----Original Message----- From: arai-gye@ Sent: Tuesday, May 16, 2017 9:21 PM To: mw-ml@ Subject: [mw-ml:00279] 中華PLL評価基板を使ったLocal OSC 高崎市の新井です。 eBayで安価(2k円)で入手できるADF4350PLL評価基板を使ってLocal OSCを 作ってみました。基板上の25MHz X'tal基準ではものたりないので 10MHz OCXO(Morion MV197)を使っています。 ADF4350のpfd maxは32MHzなので出来るだけ高くするためReference Doublerを設定し20MHzとしました。 またループフィルターはIcp=2.5mA BW=10kHzに設定変更しました。 発振周波数は77GHzに使えないかな？という希望をこめて2274MHzとしました。 77GHzにもってゆくとC/Nが30dB劣化しますから結構大変です。 ADF4350のシリアルデータはまず評価用マイコンボード(CY7C68013A USB 2.0 board 　1k円)で設定をいろいろ変えて最適設定を確認しそのときのコードを PIC12F629に書き込みました。 評価結果ですが近接のC/Nは従来のインテジャーNのPLLに比較しpfd周波数が 高いだけあってかなり良いですが20MHzおきのスプリアスがかなりあるのでこれの 対策が宿題です。 _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/  新井　泉(JH1GYE) _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/ JA1OGZ 金子
