700MHz帯 BPF　de JA0RUZ Jun/29/2019

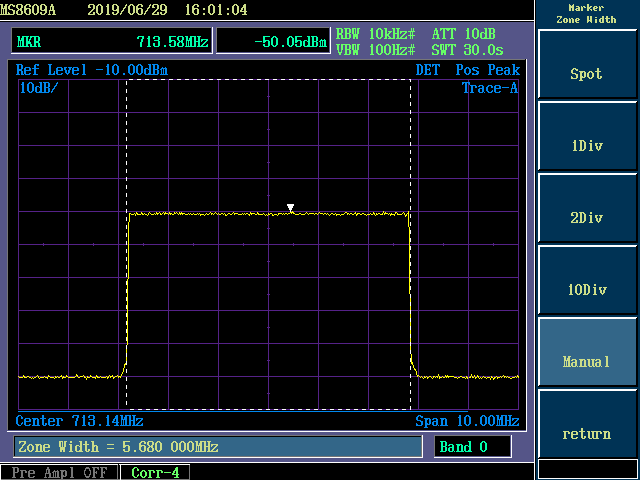

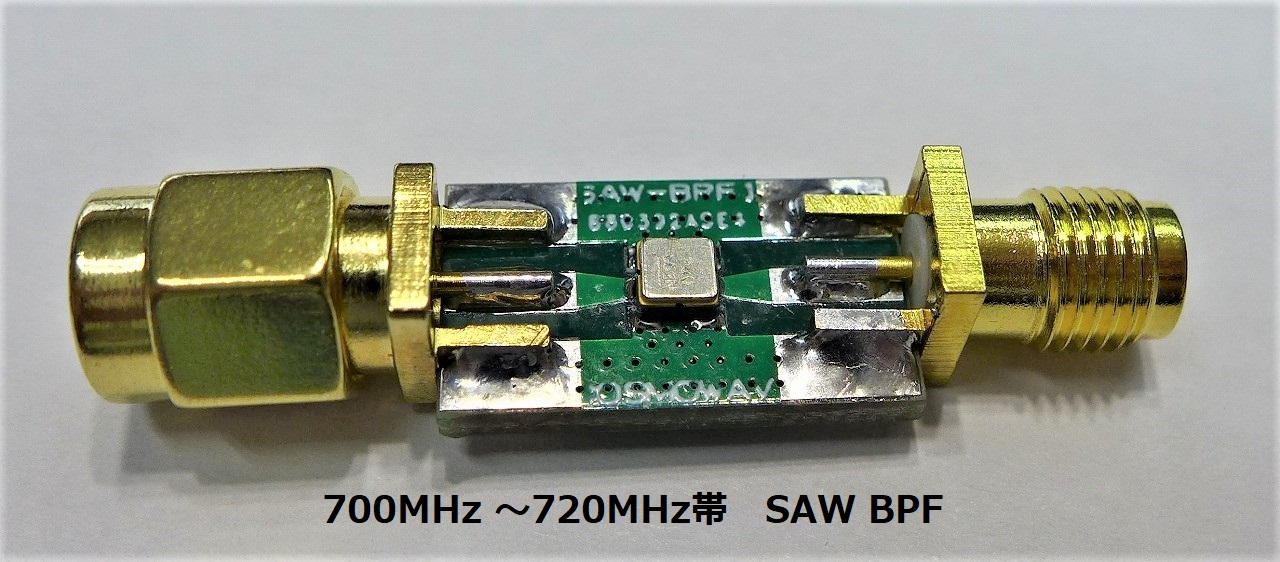

本日 700MHz帯の SAW BPF が来たので、簡単に通過特性を見てみました。 添付の様に TVの53CH帯域 (713MHz±3MHz)もほぼフラットです。 ＊ 広帯域での特性はコスモウェーブさんのHPにあります。     https://www.cosmowave.net/?pid=143942197 FHD-ATV 送信で、もし変調器（IF周波数）が間違ったCHになった場合でも、 これを入れておけばアマチュアバンド外に電波が出ない様にできますし、 スプリアス低減にも役立ちます。 （特殊な自作機等の免許申請では、このバンド逸脱対策が必要と されます！） 通過ロスも、概ね1.5dB程度でフラット特性も問題なく、 また受信コンバーターのミキサー後に入れるBPFとしても小型で良いですね。 以前 勝間さんに725M帯のSAW BPF を配布して頂き活用できたのですが品切れとなり、 その後入手困難となった SAW BPF が「完成品」で入手できる様になり、活用できますね。 DE   JA0RUZ 関崎 /長野市 BPF-1 フィルターなし フイルター通過
