FHD-ATVの話題  de JA0RUZ Jun/29/2017

各局
FHD-ATV の話題

FHD-ATVは私が発表してから3ヶ月となり、現在十数局が研究・実験等を行って
おられる様ですが、何処でどれだけの事が行われているか、あまり見えて来ません。
中にはあの実験映像を見て、TV等はまともにやった事が無い様な方?まで機器を
入手され実験しておられるとかも聞いています。

また私はその後も実験したいのですが、多忙な方ばかりの様で相手局がなかなか
見つかりません!

たぶん今後も何処のエリアでもそうした状況を感じるでしょう。
なんてったって、ユーザー 0人 から始めてる訳ですから・・・
特にTVでなくとも、地方では「マイクロは相手が居ない」そんな悩みが多いかと思います!Hi

そこで、「送信機は無いけど受信だけでも実験してみたい」と言った方があれば、
物好きに協力をお願いできないでしょうか。

今ある5G TRVセットに、ミキサー + OSCが有ればTV CHに変換でき、
4000円程度~のSTB(チューナー)で受像(FHD録画まで)できます。

以前から説明してますが、従来のTRVで5745Mを1265Mに変換した後、
552M等をMIXしてチューナーに入力すればOKです。
UHF-TV帯の周波数に変換するローカル周波数は62ch:500M帯~13ch:790M帯ですが、
逆ヘテロで 55ch:1990M帯辺りのローカルでもOKでしょう。

この程度の物はOSCとミキサーだけでできますので、OMの皆様はジャンク箱を探れば、
いつでも作れる程度の物かと思います。
従来のTRVを利用すれば、変換利得も有りますので、そのままでも結構使えますが、
変換後にテレビのUHFブースター等を入れれば、IFアンプともなり、
且つLPFも入っているのでバッチリです!!
各社UHFブースターの多くは15V仕様ですが、12VでもほぼOKです。
ブースターはヤフオクでも1k円程度~あります。

写真の物なら(バラック作りですが)、セットで貸し出す事もできます。
「そんなゴミみたいなものは借りたく無い!」と言った方も多いと思いますので、
OMさん方は朝飯前さ、、、と軽く組んでみてください。

それと最近3万円程度~で落札できるアンリツの3Gまで出せる SG「MG3700A 」は、
出力はCWとデジタル波だけですが、OPやソフト無しでも、
地デジ放送方式の動画デモ映像+音楽が、どの周波数でも出せてFBです。(添付写真)
1seg波も出ており、スクランブルもありませんので日本のどのTVでも受信ができます。
例  https://page.auctions.yahoo.co.jp/jp/auction/g221846027

また、MP-4対応ISDB-Tチューナーなら数台ありますので実験できる方は連絡ください。
添付写真のセットは、4月にパラボラを繋ぎプリアンプなしでも上越海岸で
22Km伝送ができた受信セットです!
関東甲信越、東海北陸、近畿の一部程度までなら都合に合わせて出っ張れま~す。

JA0RUZ   長野市 関崎

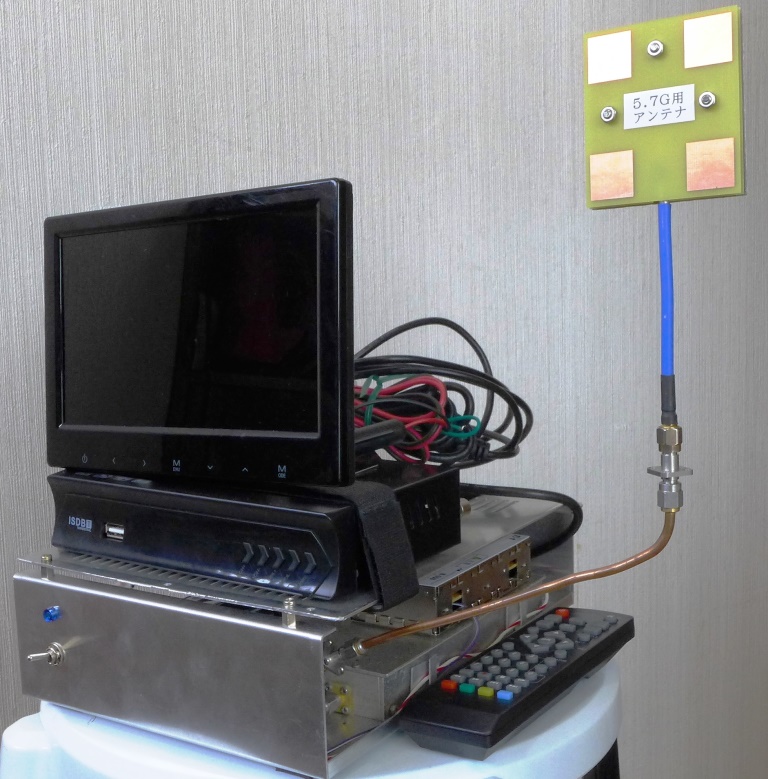

5G HDD-RXセット

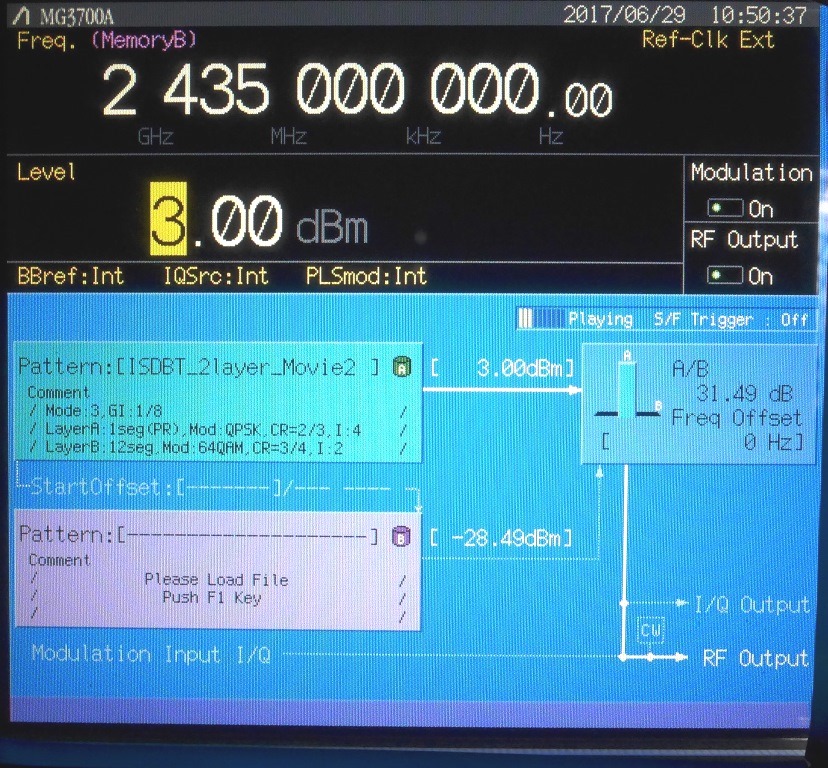

SG ISDB-T出力
