各局
今更、釈迦に説法かも知れませんが、手持ちのSGでISDB-T波（OFDM）が出せると
JH0QDH石坂さんに教えて頂きましたので、SGからのISDB-T波を使い、
パワーとスペアナ表示レベルについて、測定比較してみました。
こらから フルハイビジョンATV を始められる方は、
下記事項を参考にして頂ければと思います。
（写真は皆SGからの信号で、CW・OFDM 共に 0dBm 出力です）
(1) ISDB-T波は帯域が広いマルチキャリア波の為、
CWやFM等と比べてスペアナ表示では 約18dB～20dB程 低いレベルを示します。
（＊スペアナ設定 RBW:100KHz VBW:30Hz 時）
またスペアナによっても少し違った表示をします。
(2) 実際のパワーで「0dBm」は、スペアナで見た時＊上記設定で「約-20dBm」程度 しか
示しませんので (R3273の場合) 、スペアナで 0dB 以上 を示す場合、
それは過入力破壊の危険性が出ます。
(3) ミキサー等の入力レベルも 0dBm 等では飽和してIMDだらけの信号となりますので、
通常のTRVでは、相当レベルを下げて入力する必要があります。
（キャリコンは働かない低レベルでの入力が必要です）
(4) レベルは、 熱電対のパワー計ではほぼ合っていましたので、
必ず波形を見ながら、パワーメーターで測るのが良いと思われます。
今日は風邪で体調不良の為ここまでですが、他にも色々比較できそうです！
以上、今日の比較テストの結果でした。
JA0RUZ
長野市 関崎 |

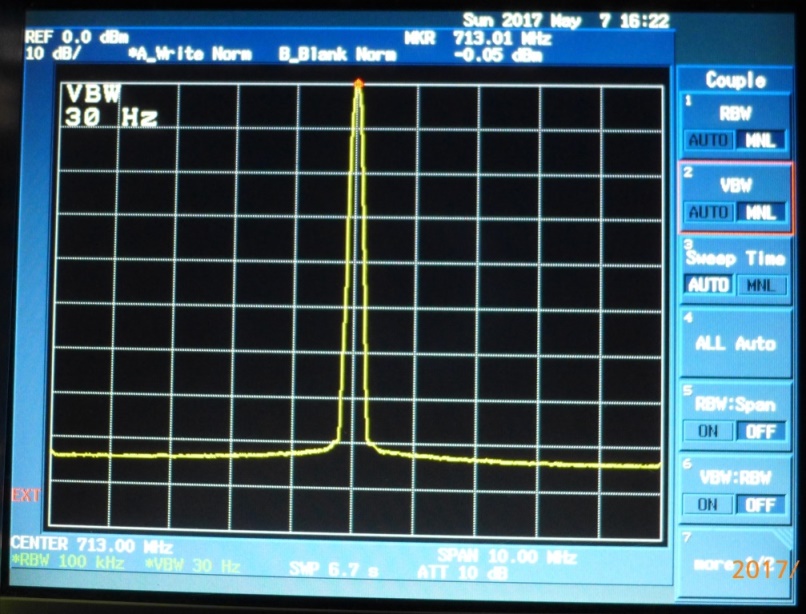

311 ＣＷ 0dBm |

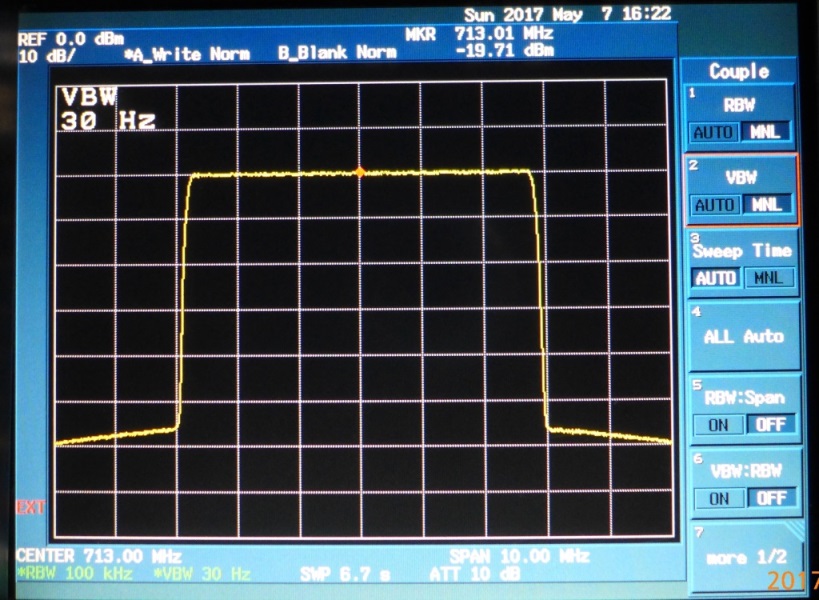

312 OFDM波 |

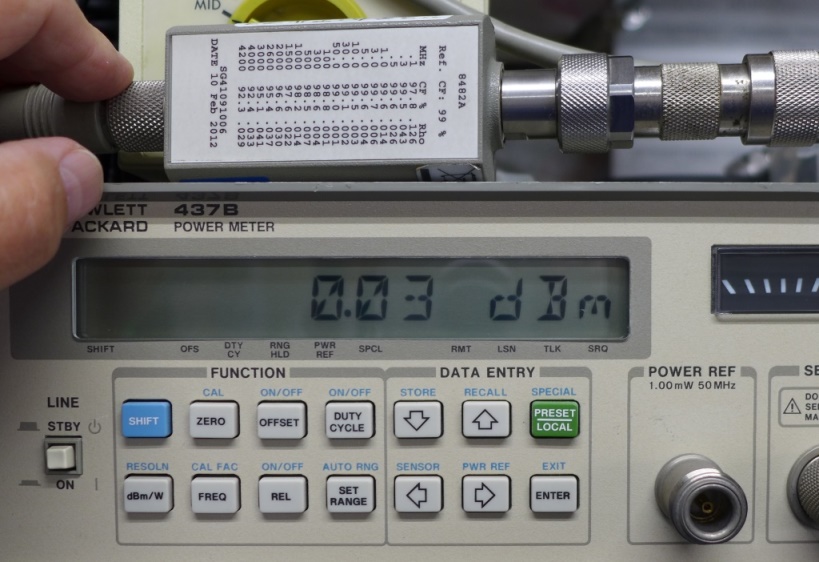

313 ＣＷ波 |

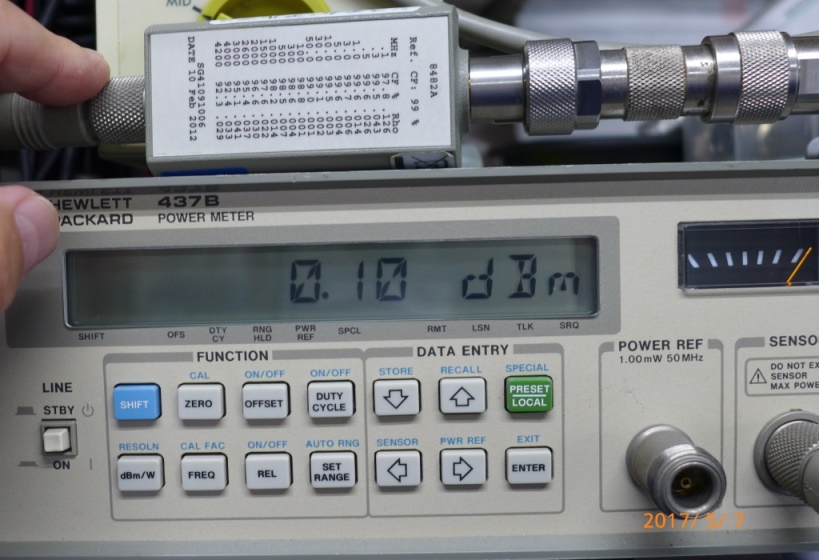

314 OFDM波 |
|
|
