JH0YQP−ML 各局
こんばんは。
手元にMMICが可成りの数がありました。
JA0DFR局に試作とデーターをとってもらいました TRVのIFーAMPに最適です。
このMMICをハムフェアーの会場で差し上げたいと思います（限定70個無料です）
ハムフェアーにいかれない方はMLください 状況によっては複数個可能です（送料のみご負担ください）
ご希望の方はと東京マイクロウエーブのブースへどうぞ
完成見本は置いておきますがデーター配置図は用意しませんので
このページを見てください。
基板は時間があれば作る予定ですが？ですが手持ちのケースに合わせて作るのがベターでしょう
以下JA0DFR局よりのレポートです。
。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

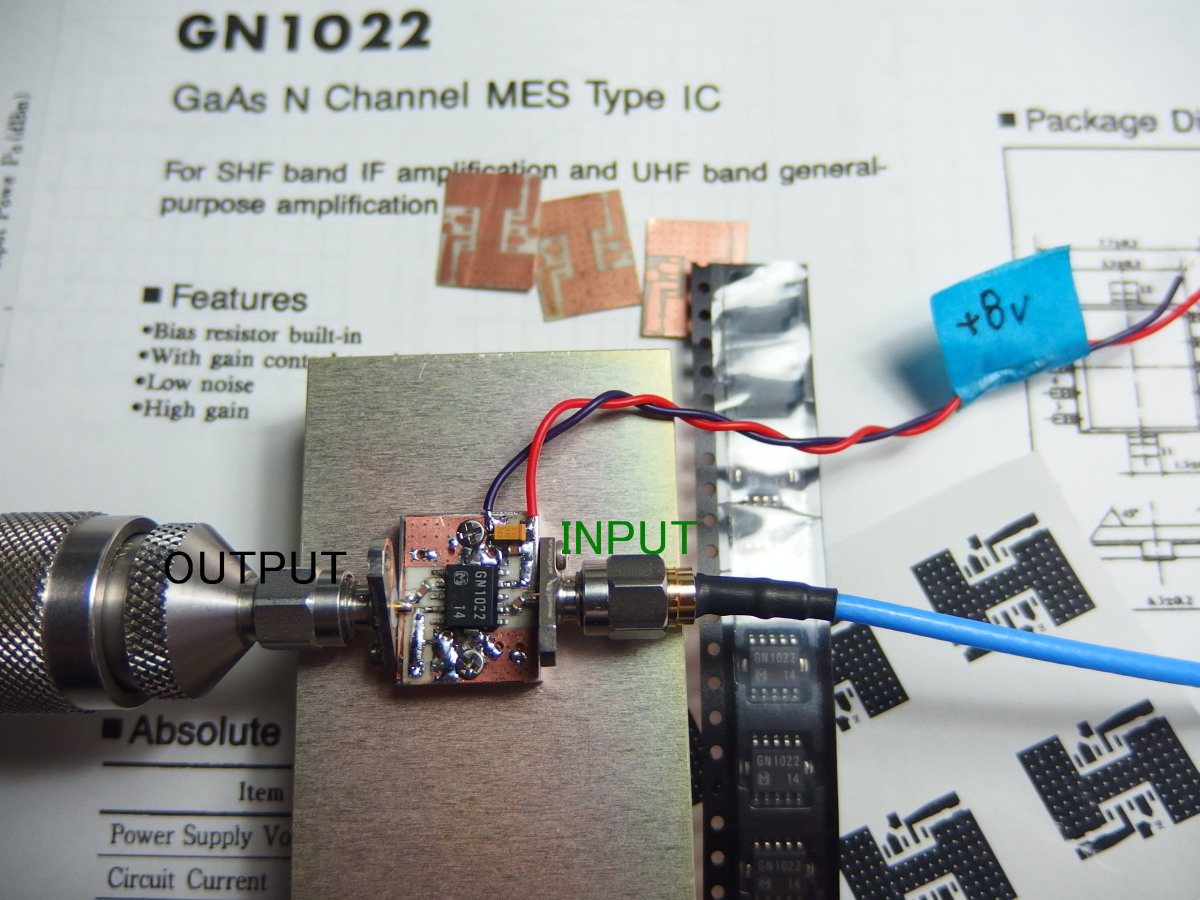

MMIC（Panasonic) GN1022 （BS,CSのLNBのIF-AMP用）をテストしました。
負電源無しの、Vd:+8v単電源でデーターを取りました。
パッケ−ジがピン接続で半田付けが、しやすいです。
自前の製作ですと、2dBほど規格の利得が取れていませんが
無調整で、10MHzから1300MHz帯で使うには最適と思います。
********************************************************
周波数帯域（1280MHz:+0.0dBm）
50MHz〜100MHz〜500MHz〜1000MHz〜1300MHz〜2000MHz
+4.9 +3.9 +3.0 +1.4 ‐0.02 ‐4.4 dBm
********************************************************
基板は、いつものガラエポ0.5t両面基板で、アイロン熱転写で作りました。
上越市 JA0DAE
小林
