皆さん、こんにちは。
NOAA-18/19の137Mhz台でのモードは日ごろその日の天気をみるために受信してますが、
他にもう一波1700Mhz前後でもHRPT信号を流してます。
そこで、将来HRPTを受信して天気図を取得するためにHRPT信号がどんなものか受信してみました。
アンテナはヘリカル等を作ると手間なので、たまたまメールでJA1WQFさんとJA3CVFさんのかぎ型アンテナについて紹介がありましたので、
早速1700Mhz台に計算しなおして製作。以前100円ショップで購入してたケーキの型（第二の趣味で使用する予定でしたが。)に取り付け。
一般的にHRPTを受信されてる局は1M-Dishが一般的ですが、信号の確認だけですのでそのまま使用して受信。
結果は、画像のようにNOAA-18(1707.00Mhz)/NOAA-19(1702.50Mhz)ともベランダ内からですが、受信することができました。
今回は信号確認だけでしたのでRTL-sdrで受信しましたが、RTL-sdrでは受信帯域が最高で3.2MSPSしか取れません。
将来HRPTの画像取得をするためにはRTL-sdrの倍の帯域が必要になりますので、近いうちにairspy導入して整備しなおしてトライしようかと考えてます。
現設備：かぎ型アンテナ+広帯域アンプ+5D2V(15M)+rtl-sdr
注意：一般的に販売されてるsdr/FCDは、上限周波数1700Mhzですので、今回のNOAA-18/19はHRPT受信はできません。
最後に、かぎ型アンテナの情報をいただいた森本OM,笠井OMに感謝申し上げます。
JA0CAW(佐藤)
画像

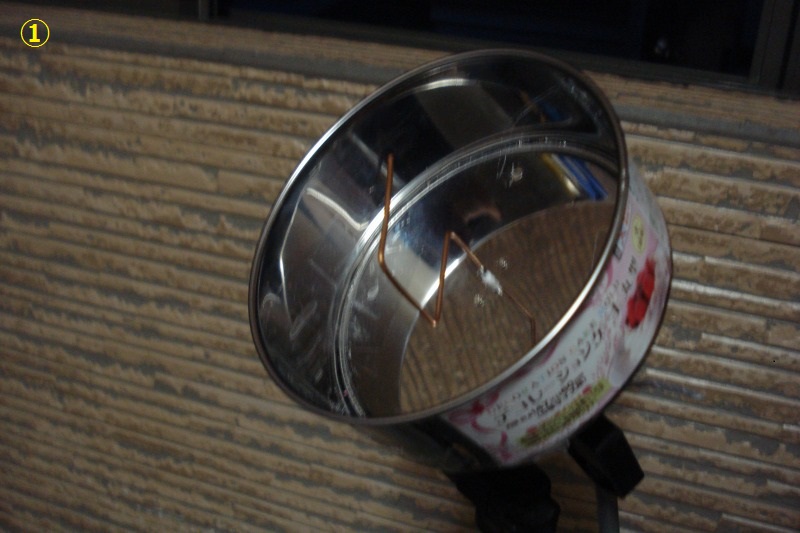

① アンテナ

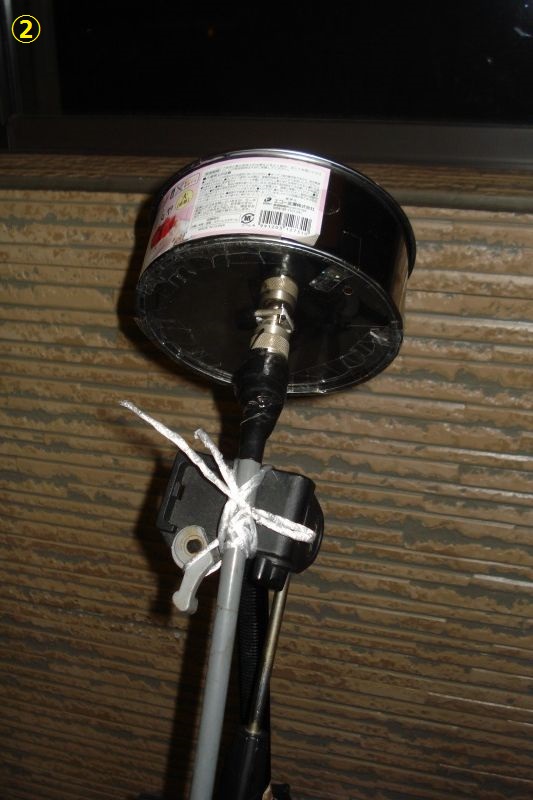

② ベランダ内に設置したアンテナ

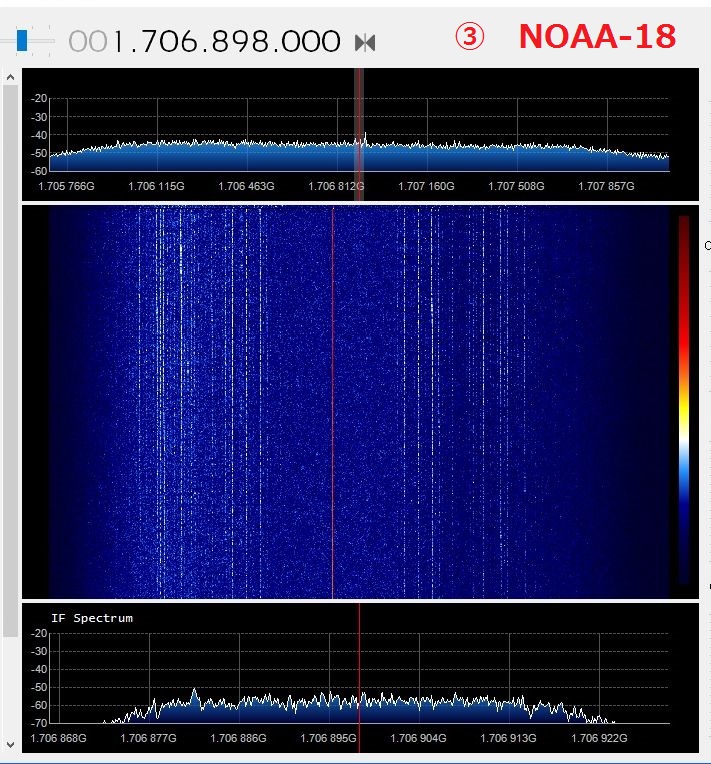

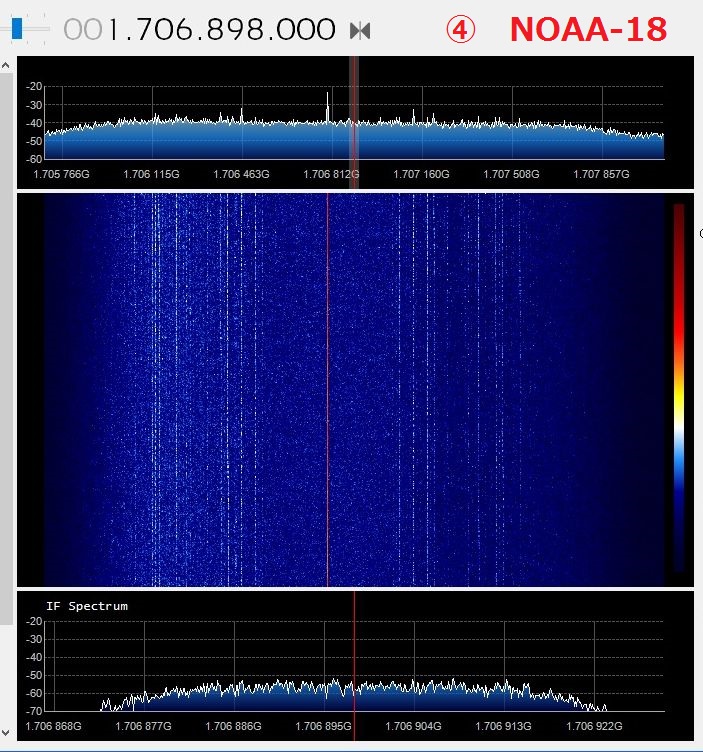

③④NOAA-18 1707.00Mhz受信画像

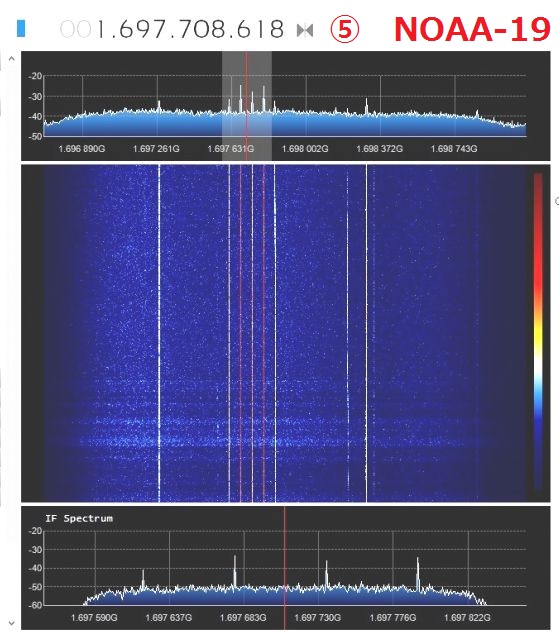

⑤ NOAA-19 1698.00Mhz受信画像
その他 今日のNOAA-18/Meteor M2画像
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
以前投稿したARISS SSTV関連
ARISS SSTV
Award
http://jh0yqp.org/exp/QSO/ja0caw/2017/2017_07_24/ja0caw_ariss_sstv_2017_07_24.html
でのAwardが昨日届きました。参考にお送りします。
以前、このAwardを取得されたJA1OGZさんから4番目になりました。
JA0CAW(佐藤) 新潟市
|
