皆様、こんにちは。
主に衛星をsdr#で受信してますが、
今まで2.4Gの衛星を受信するとき、sdr#の表示周波数をIF表示で受信を。
IF表示での受信が見た目どうもしっくりいかなかったので、何日か前から直接受信周波数を
表示して受信をするようにしました。その設定画像を参考に送ります。
sdr#の表示周波数：RTLの周波数範囲が25M～1900Mを使用
例1
2401.835MhzをIF表示：2401.835Mhz-局発1120=1281.835Mhz

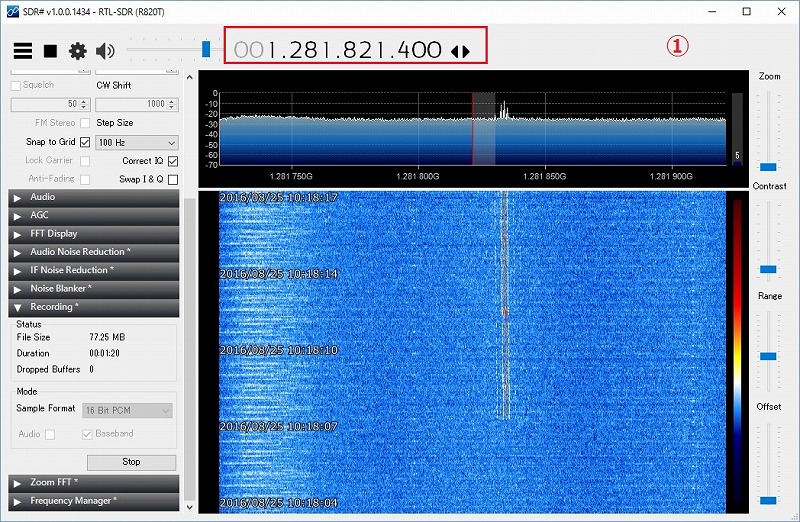

sdr#の表示周波数を1281.835Mhzに中心を設定。 画像①
例2
2401.835Mhzを2401.835Mjz表示：2401.835Mhz-局発1120=1281.835Mhz

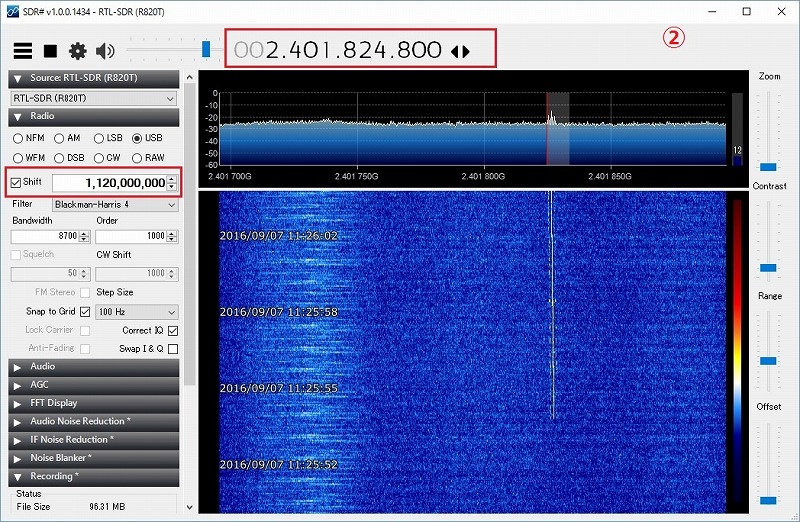

sdr#の表示周波数を2401.835Mhzを中心に設定してshift欄に局発周波数1120を書き込む。

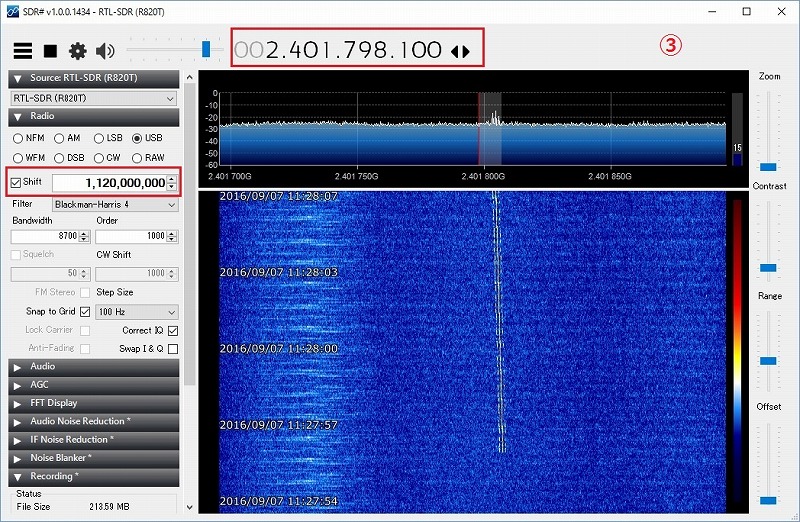

画像②,画像③
例3

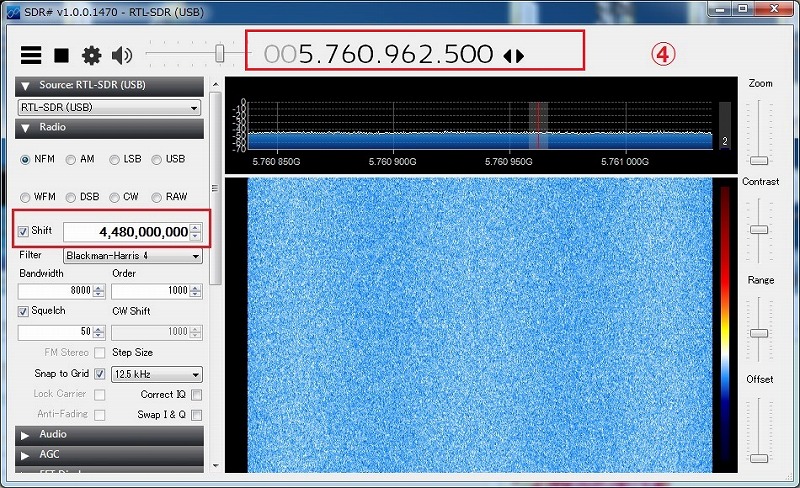

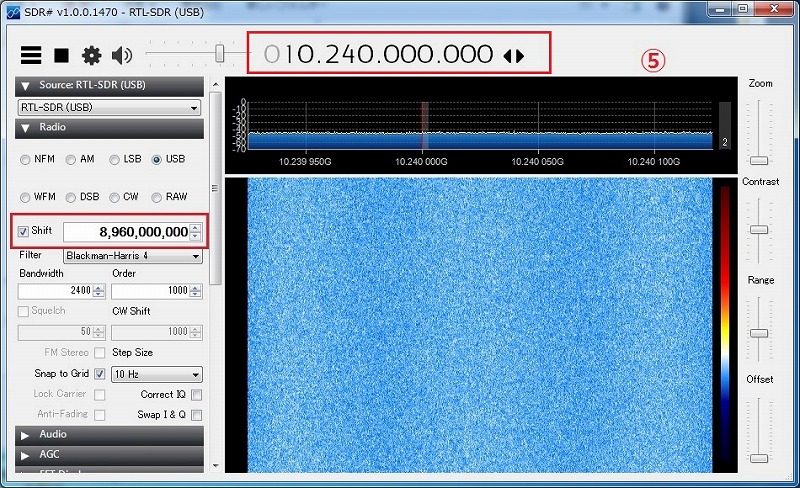

5.76/10.24Gの表示周波数をそのまま表す設定。例2と同じに。
画像④,画像⑤
例1,2は現在も稼働してるDTUSAT-2を受信した画像です。
※HFのダウンコンバーターも同じ方法で周波数設定できます。
JA0CAW(佐藤)
|
