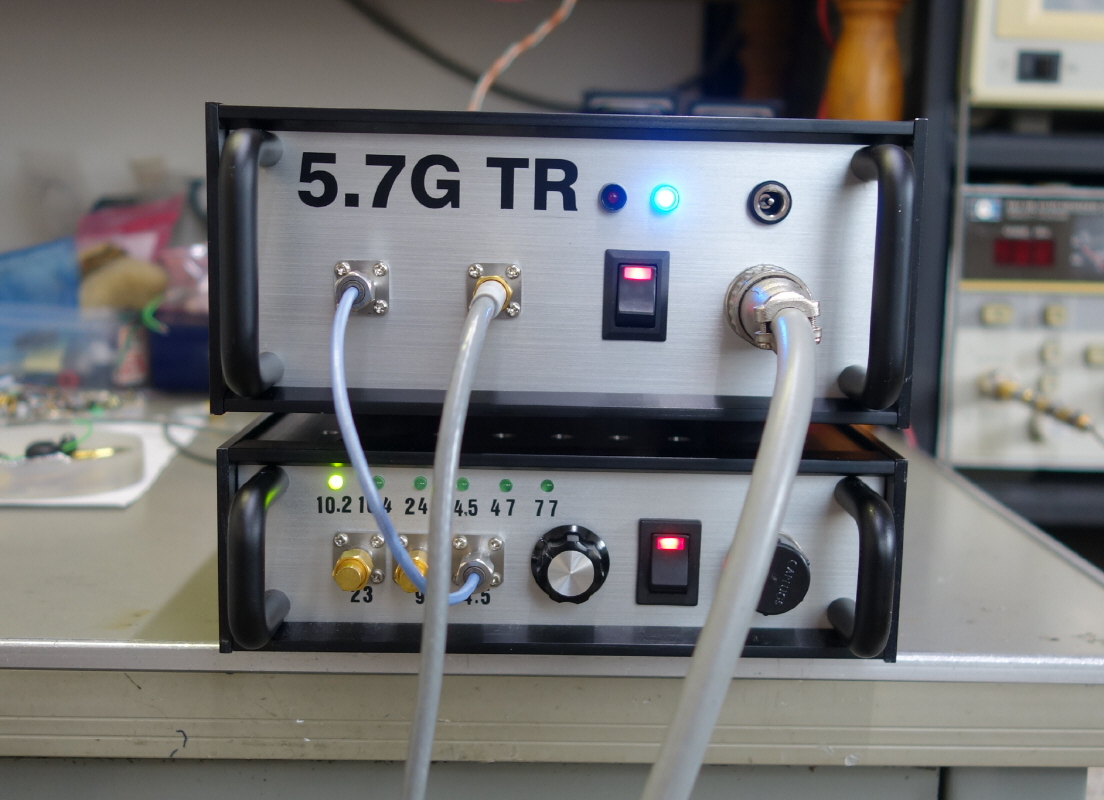

5GHz帯TR 組替改修   de JA0RGP Jun/21/2016


********  5GHz帯TR 組替改修 + LNA 入れ替え  ******
                                                        JA0RGP   Jun/21/2016

サンノイズ測定していたら、局発専用器タイプのTRと、何年か前に製作した
局発内蔵タイプのTRを比較したら、局発内蔵タイプのTR、10数年まえの受信

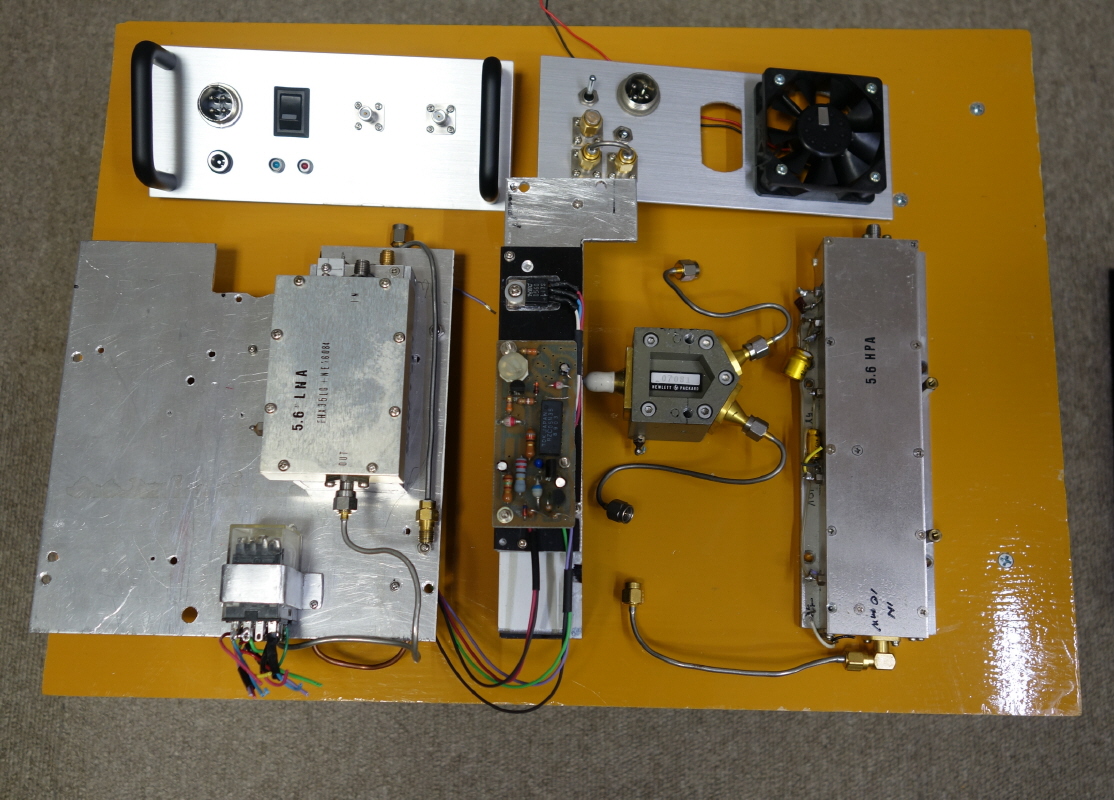

感度が悪いので調整していたが、バラバラになった為、組直しました。

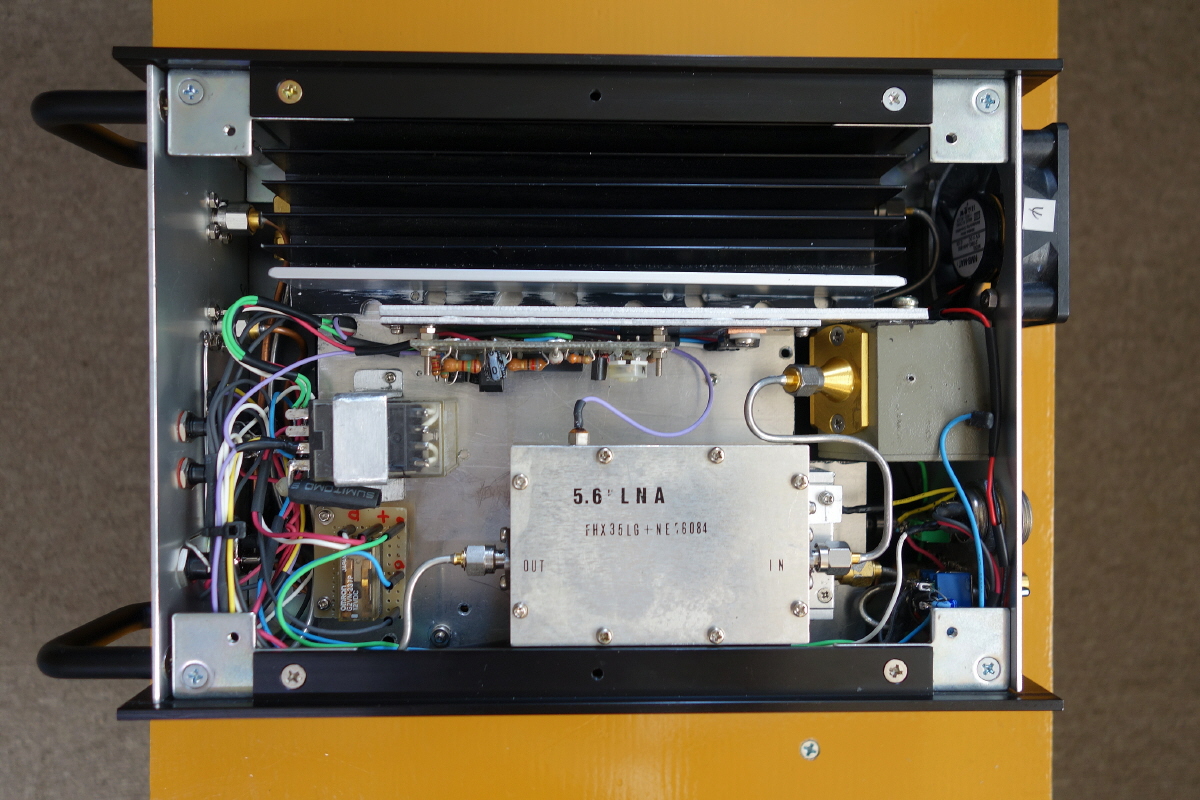

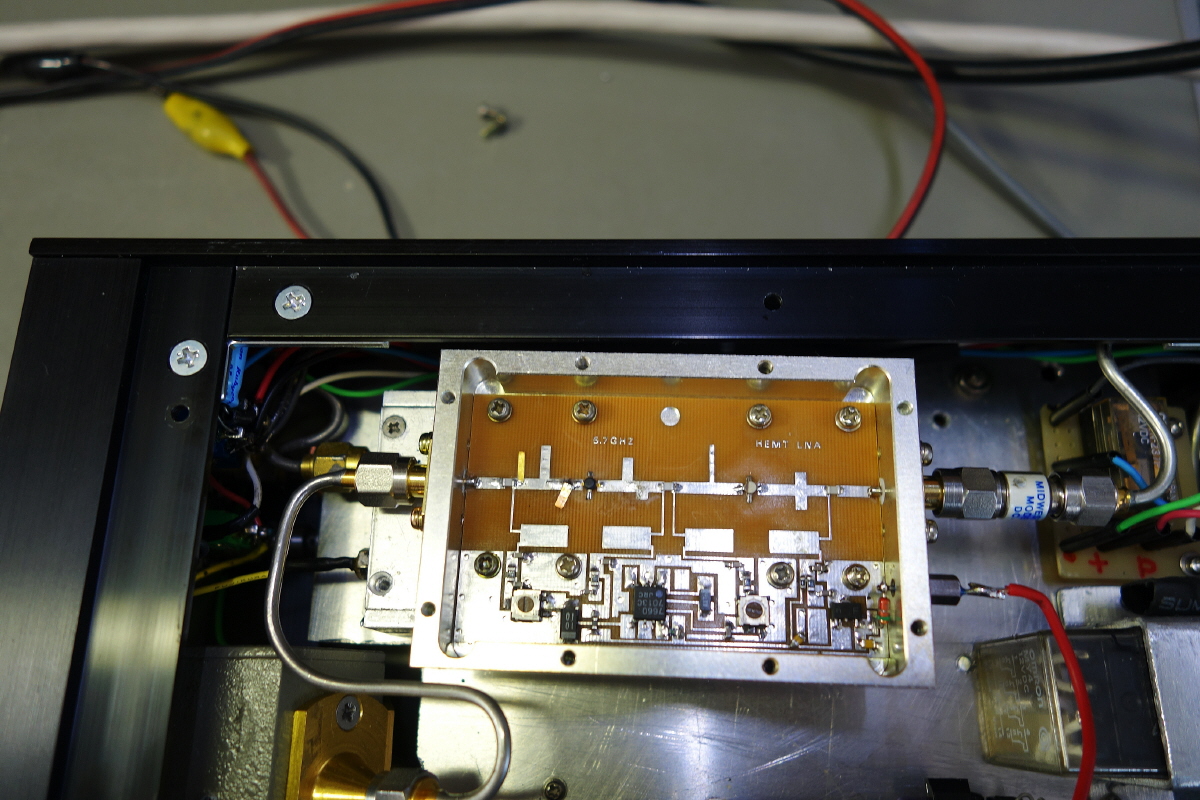

LNAはJA0HJC局よりセブロン製基板ケースを譲り受け製作しました。

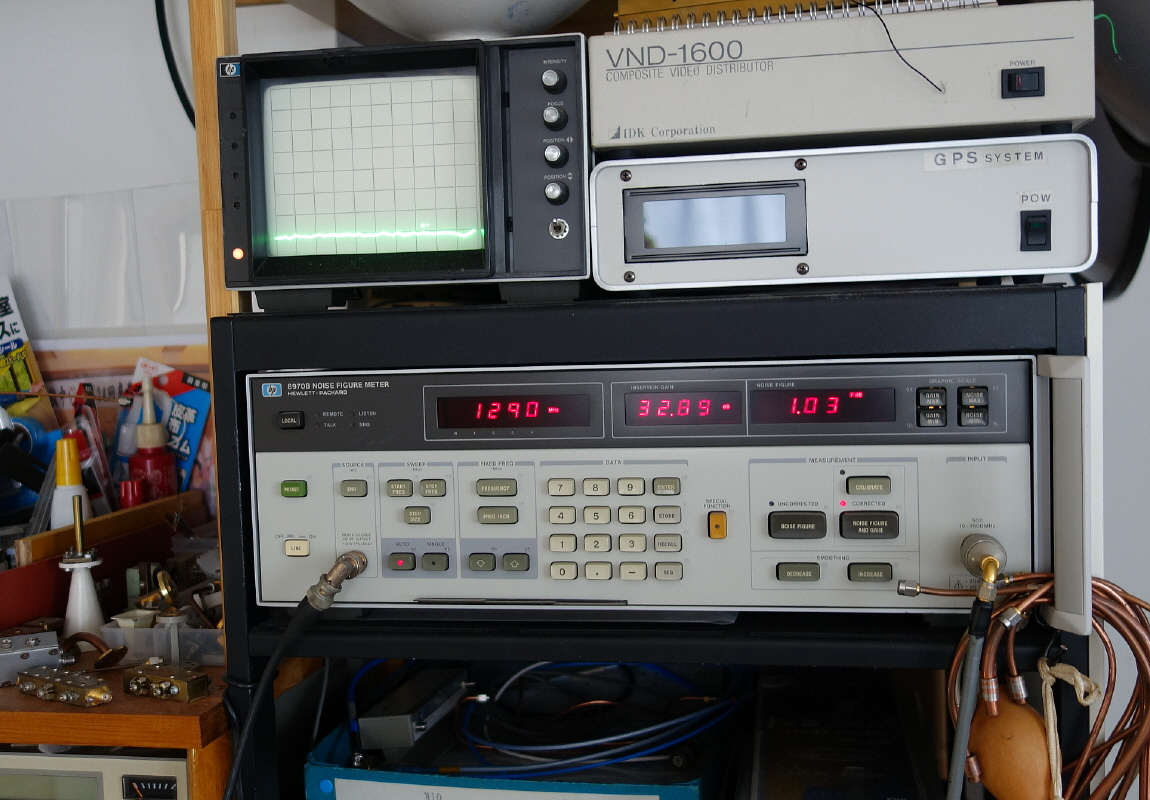

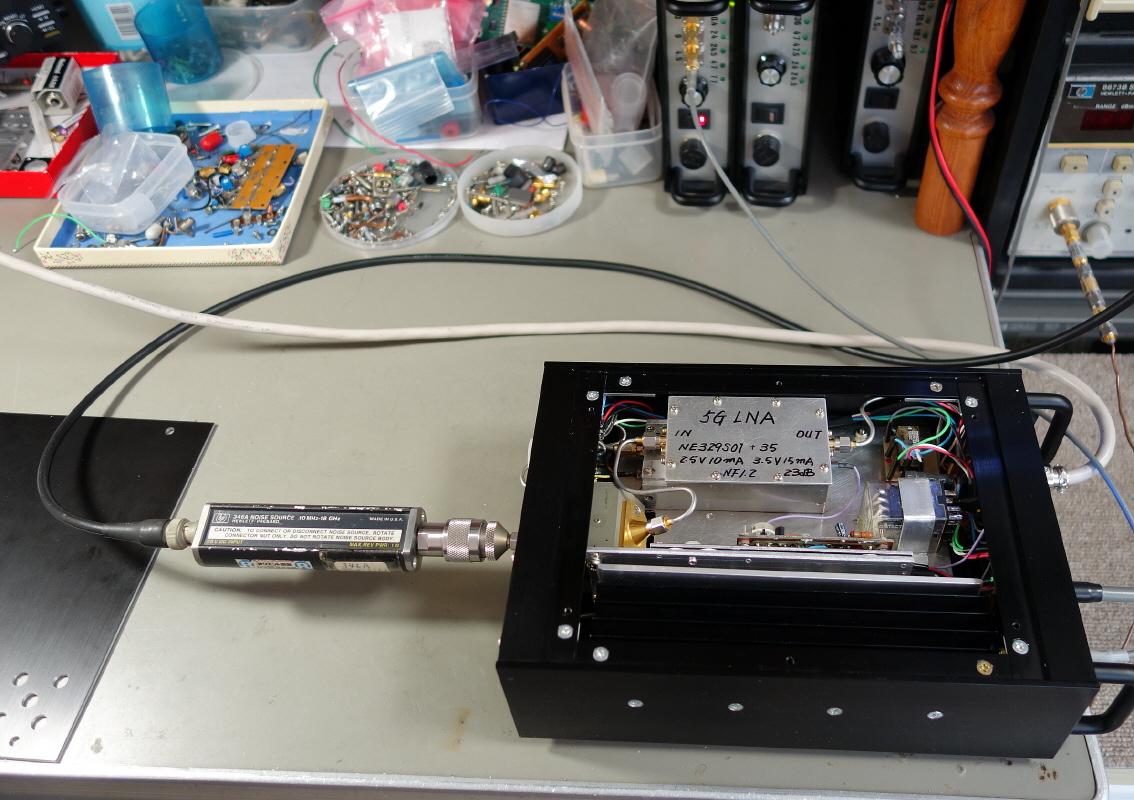

NFは単体で +1.0dB、リレ−等組み込み全体で 約+1.2dBでした。

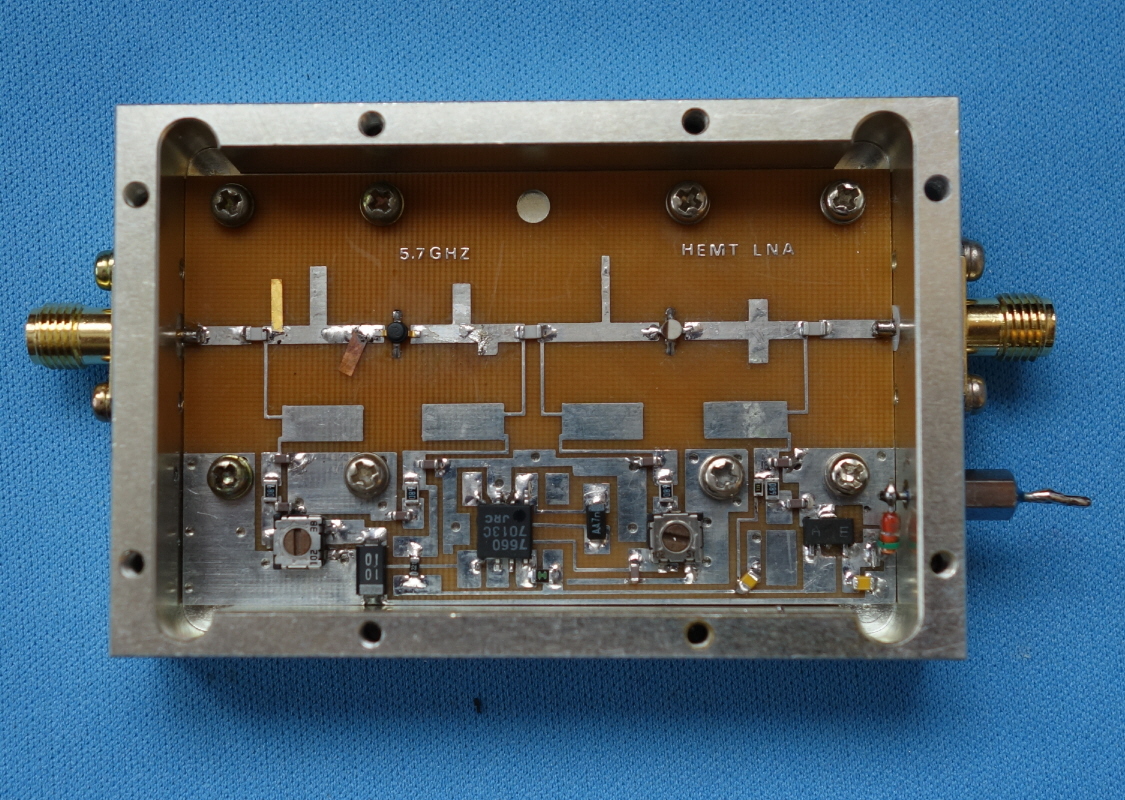

調整は2か所で妥協しました。デバイスは 昔のNE329S01+FHX35LGです。

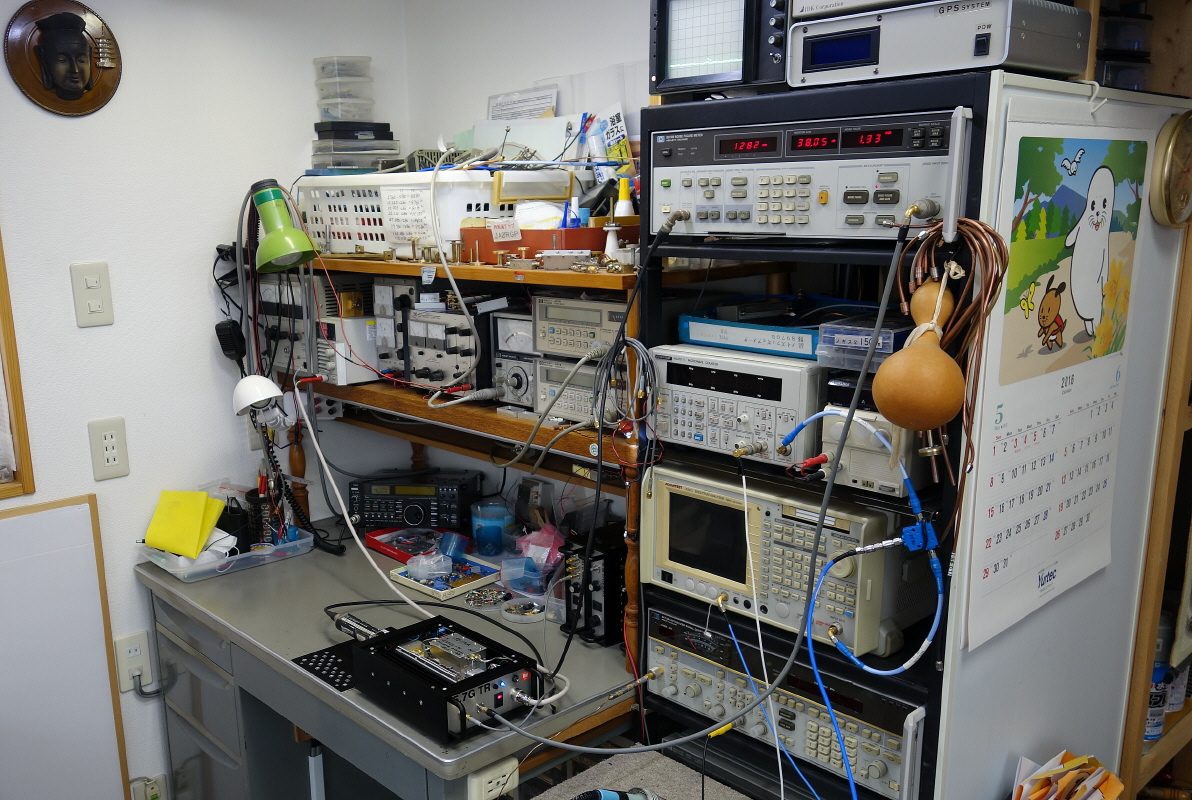

写真添付しました。

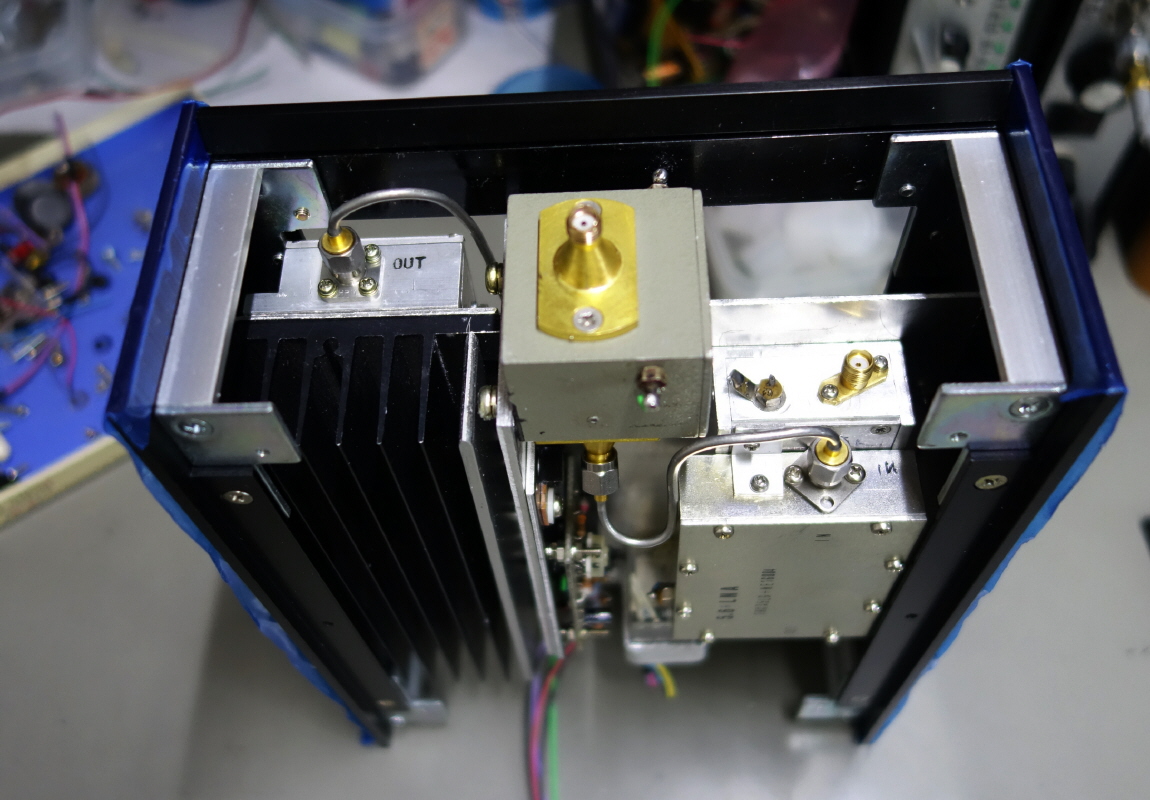

追伸 局発はドレ−ク内蔵し 外部局発も切り替え使用できます。

            ***************  rgp さとう  ******************
