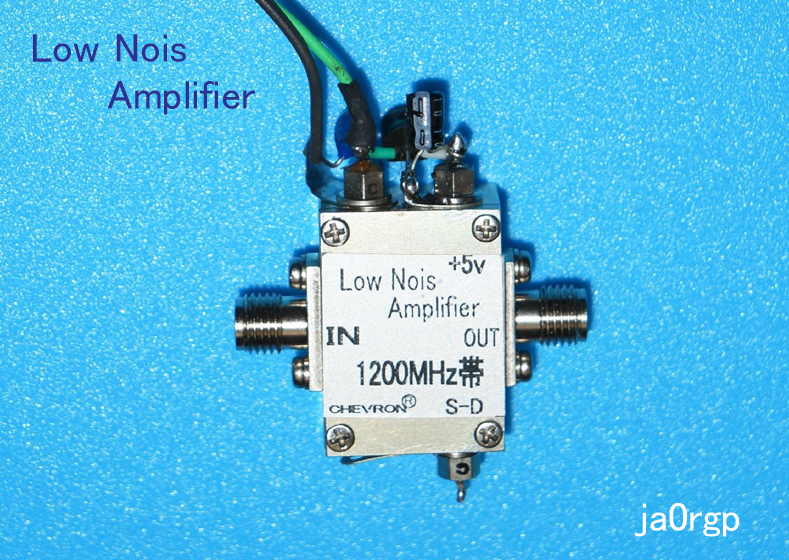

********* 1200MHz帯 IFアンプ ********** JA0RGP 2015年7月25日
性能はNF計のノイズ・ソースがAタイプの為、 NFの低部分0.5以下は
あまり正確でないため概略。

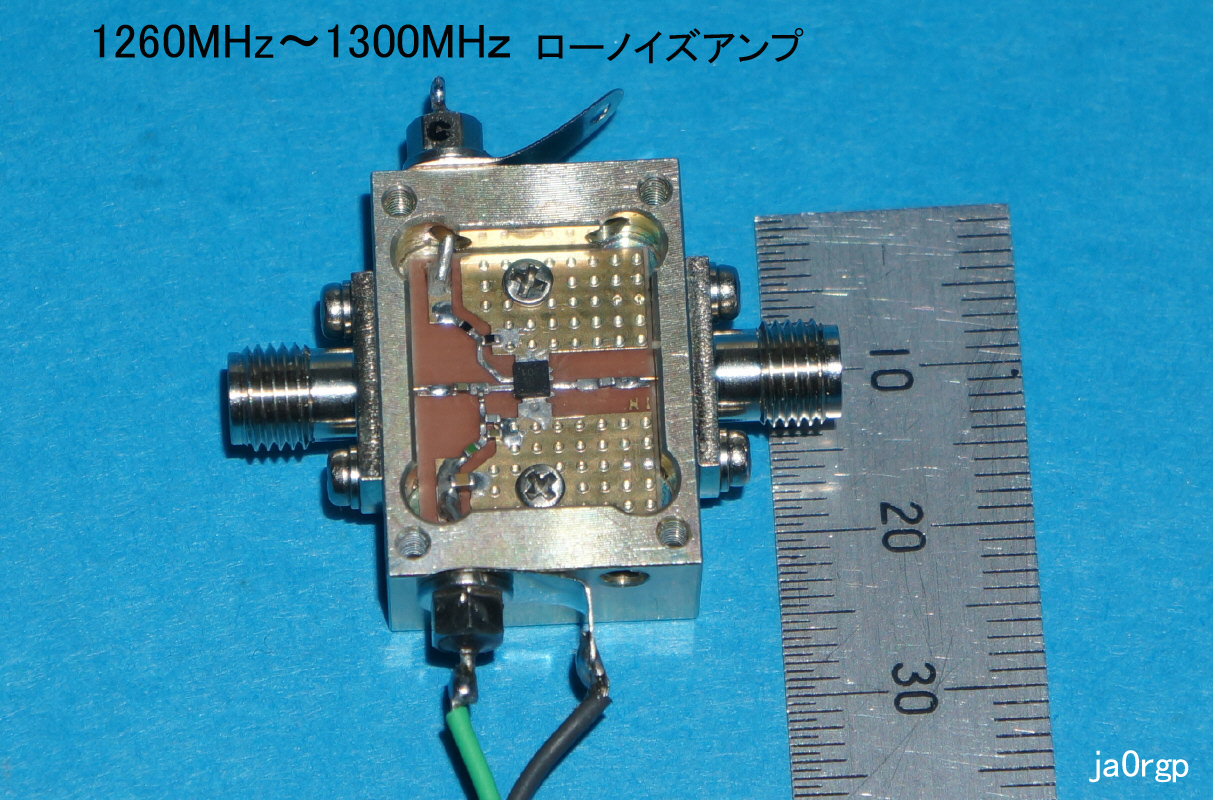

1260〜1300MHzで NF約 0.5以下 ゲイン17dBでした。
過去製作した、IF アンプでは 1番良好で安定していました。
ｹｰｽの空いている貫通コン(M3)タップ穴を利用し 三端子78L05
を付け+12v供給電源として使用。ｹｰｽｻｲｽﾞ:w18×D25×12H mm

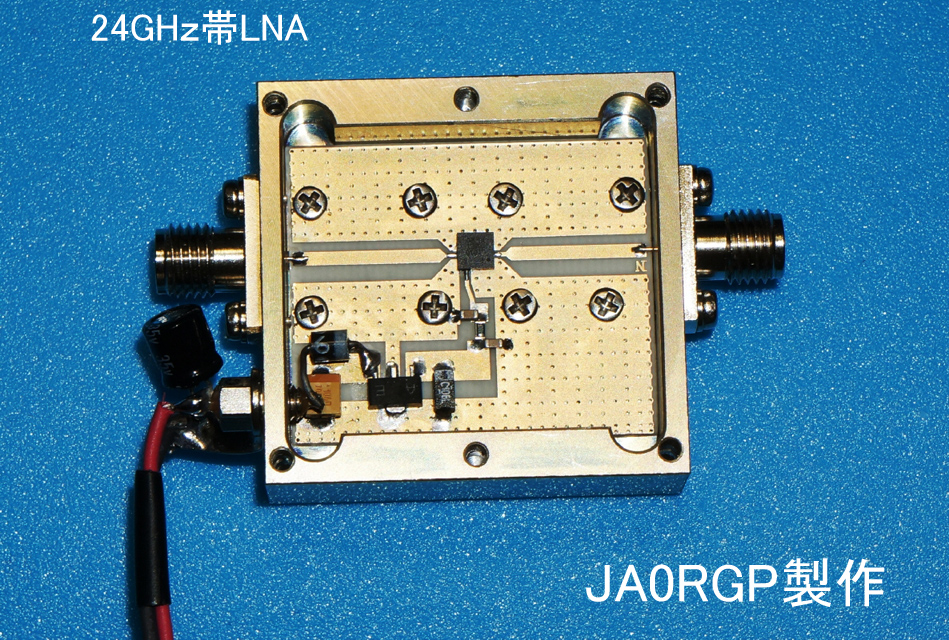

************ 24GHz帯 LNA ************ JA0RGP 2015年7月26日
24GHz帯LNAは、正確に測定不能ですが、現在使用中の TRより
少し良いような気がします。
完成しましたので写真添付します。 SGの信号 -120dB F3でノ-ノイズ
です が -130dBはむりでした。 異常発振等はまったく無く安定に動作
しました。
**** さとう ****
内容等の問い合わせは、こちらです。 |
1200MHz帯 LNA |
1200MHZ帯 Low アンプ |
24GHz LNA |

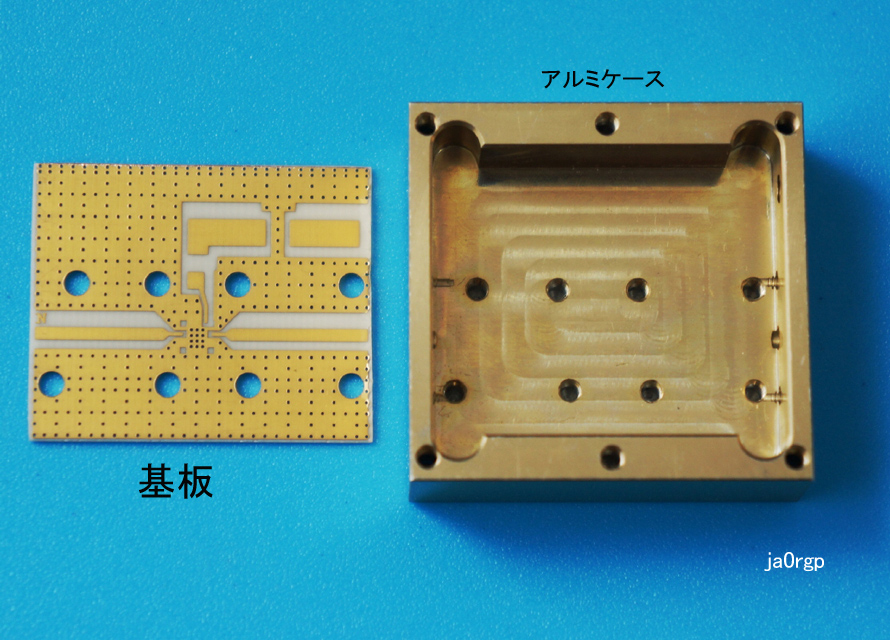

24GHz LNA 基板 ケース |
|
|
