77G,10G共用局発器の製作 　 de JA0RGP Jun/06/2013

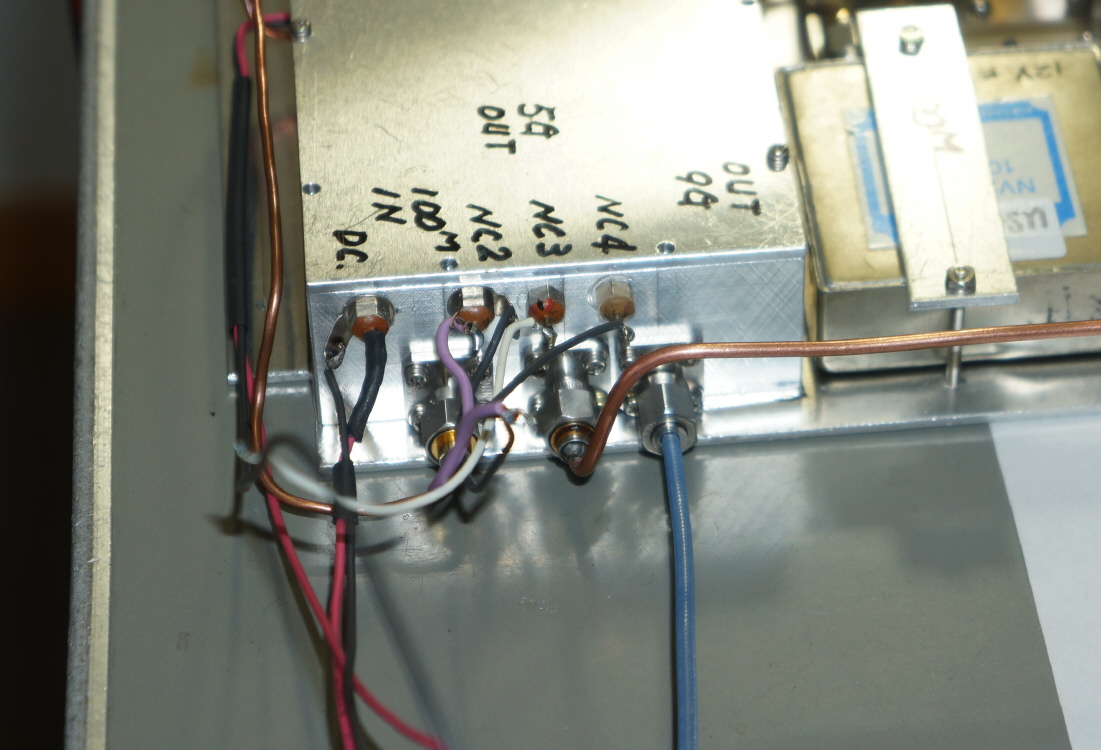

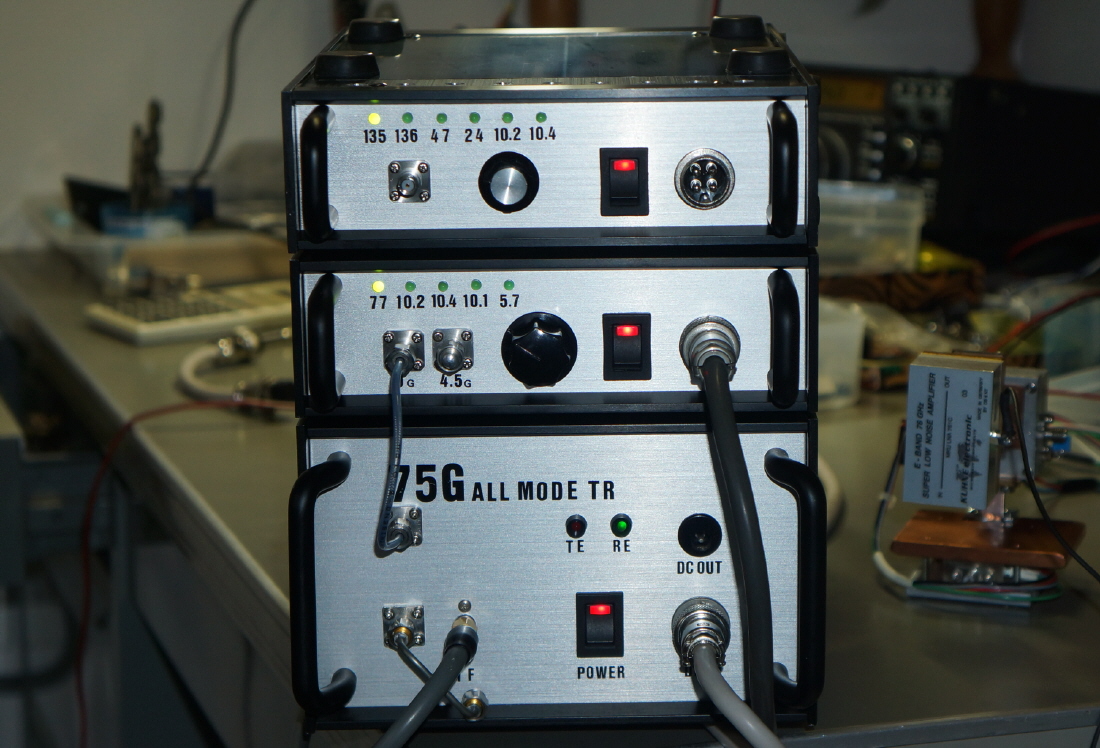

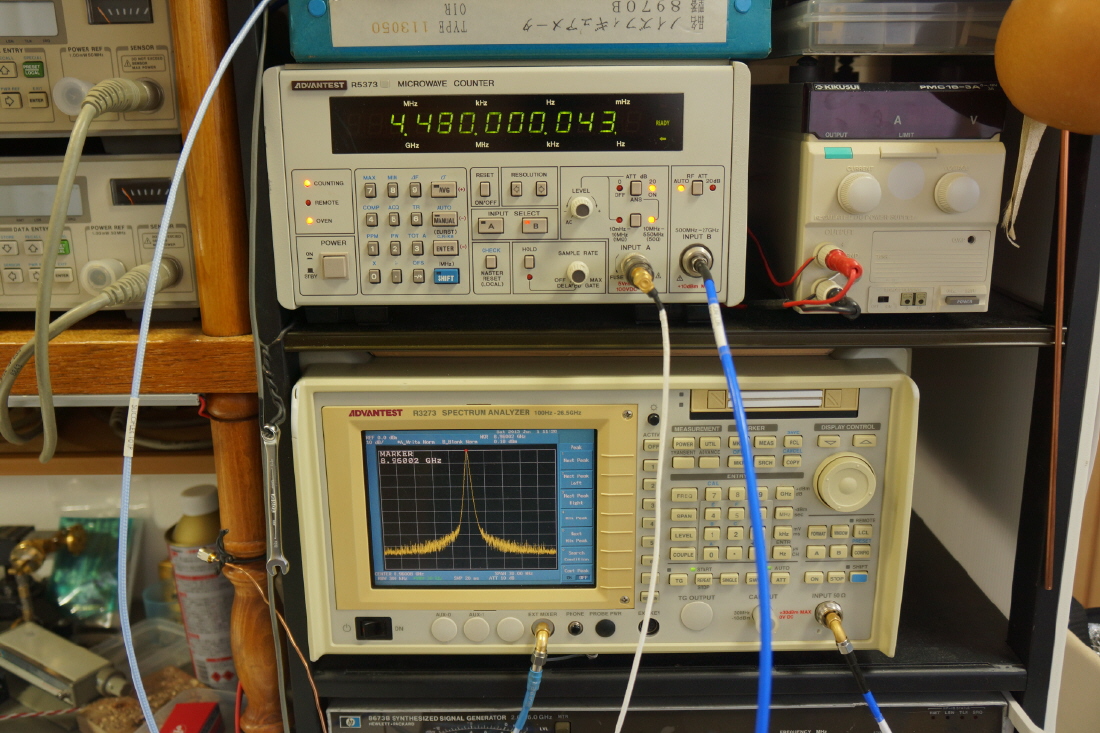

****************************************************************** 　マイクロ・ミリ波帯局発共用器　�U　　　　　　　　　2013年6月6日　　　　JA0RGP 　　 前回製作の135GHz帯・47GHz帯・24GHz帯・10.24GHz帯・10.45GHz帯用の共用局発器が 良かったので、今回、77GHz帯・10.24GHz帯・,10.47GHz帯・5.7GHz帯用共用局発器に挑戦し 部品が届きましたので完成しました。5GHz使用の4480MHｚ出力がチョット少なかったので 数ｄBのアンプを入れ、OUT20ｍWに調整しました。それ以外は前回製作した、135G,47G共用 局発器と同じです。 既存の77G水晶発信内臓LOの端子増設し、外部から入力している写真と、前回の 135Gまでの外付け共用局発器を上にねせた写真です、大きさは同じです。 ｒｇｐ　さとう 内容等の問い合わせは、こちらです。
