77GHz帯T/R　4号機用機器部 　 de JA0RGP Apr/10/2012

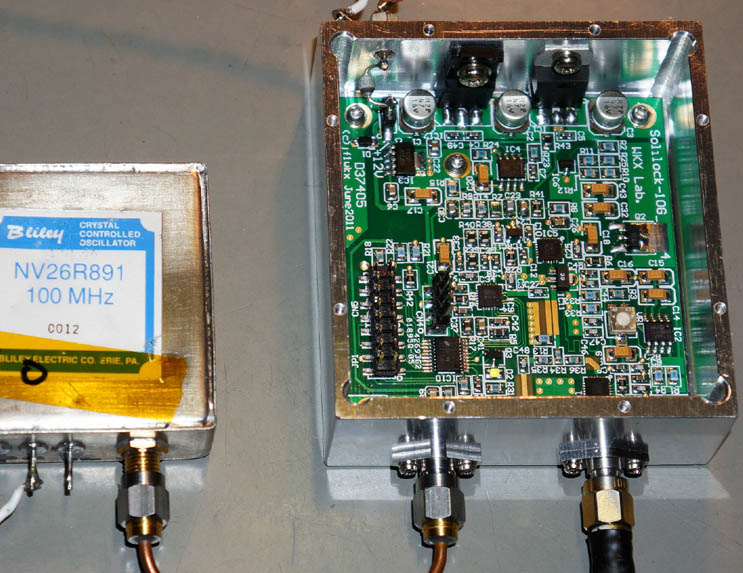

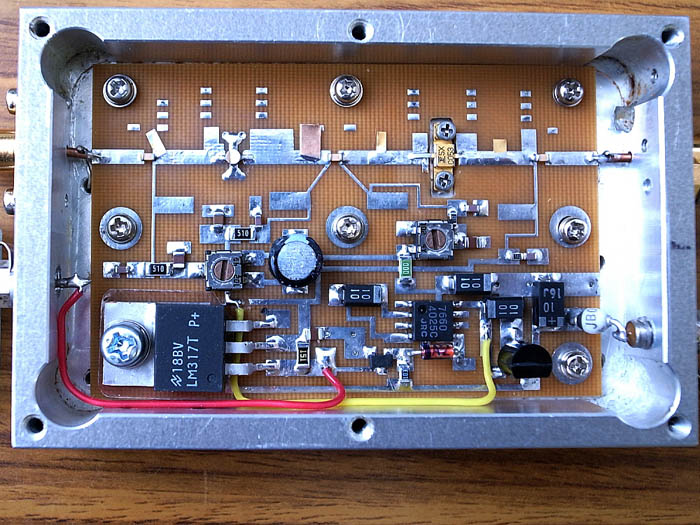

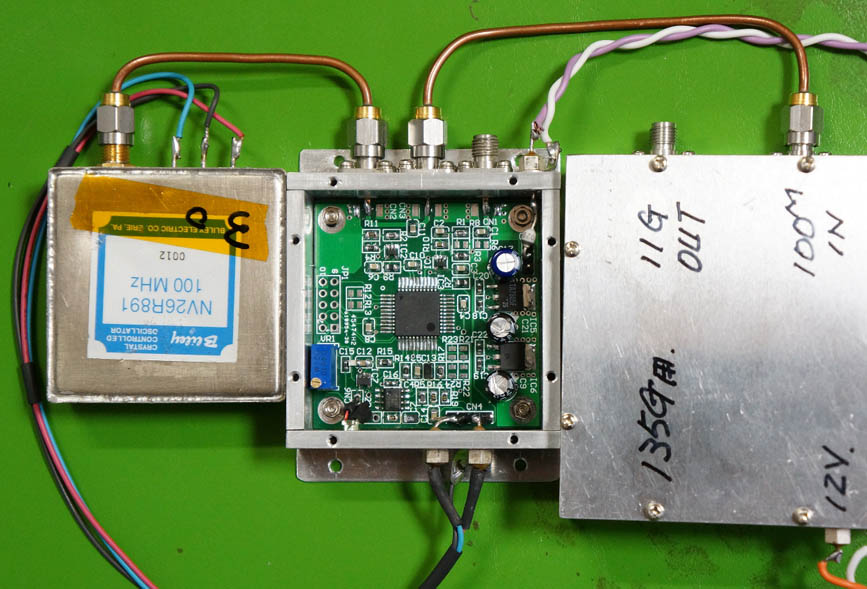

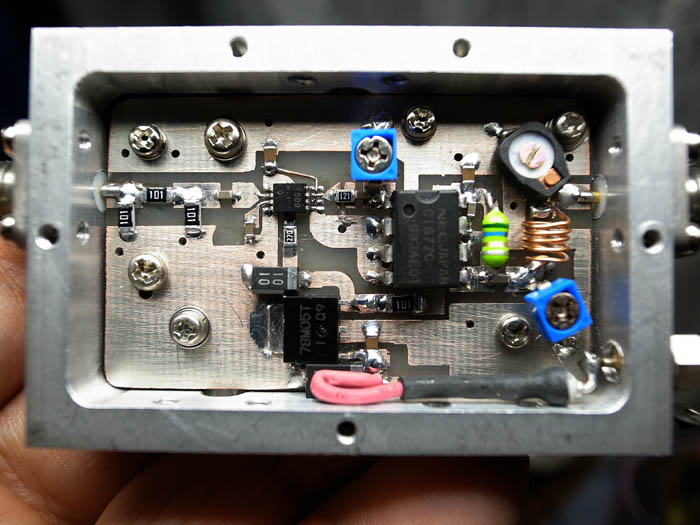

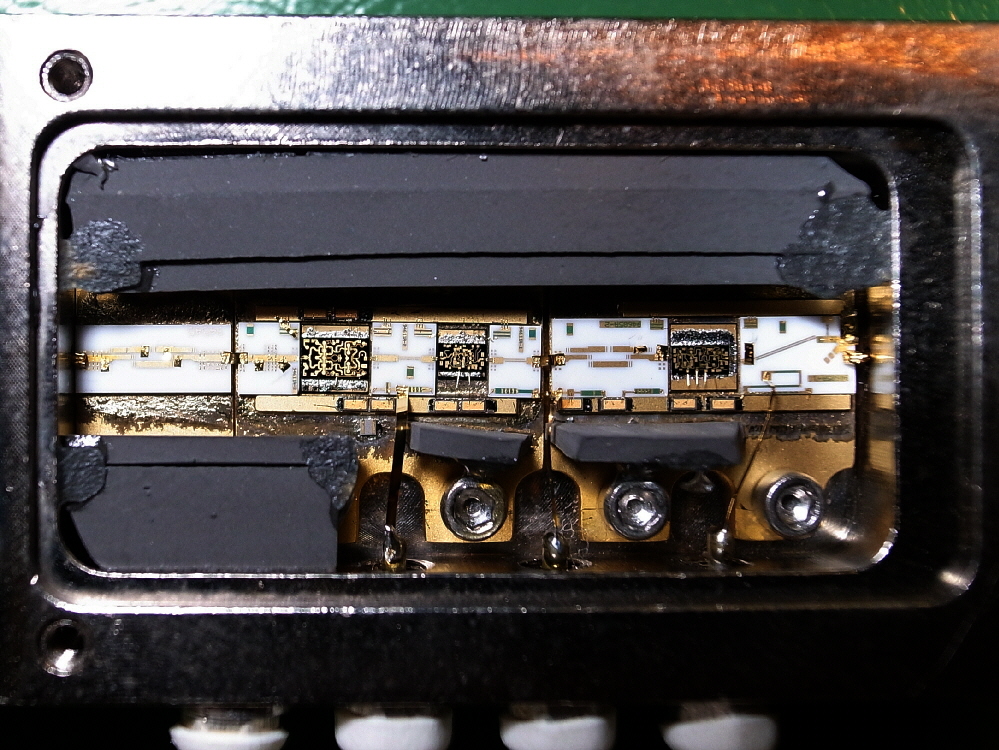

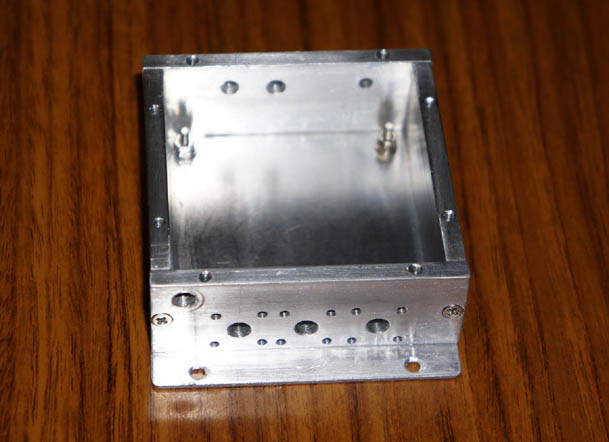

************************************************************* 77GHz帯T/R　4号機用機器部　　　 JA0RGP　佐藤　 2012年4月9日 9.7GHｚAMP試験用。ケ−スも部品も寄せ集めです、 まずまずかな？　入力5ｍWで出力200ｍWでした。 予定よりゲイン不足でした1ｍW-200ｍWの予定でした。 原因は　入出力のミスマッチングかも？ 8分周器完成しました。 ICは昔の基板からとり、分解作り直しました。 出力4ｍｗ　30ｄB、取りあえず使えそうです。 勝間さんのPLLが出来上りました。ケ−スがあればこんなに簡単に 短時間で完成しました。OCXO PLLのケースも製作。 100M入力　PLL完成した。 77ＧＨｚ用ＬＯアンプの内部写真送ります。 37ＧＨｚＡMＰ用です。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ｒｇｐ佐藤 *************************************************************
