簡易型 IDer ICOMの固定器用マイクに接続出来るようにしました。 de JI1IQR Mar/13/2016
JJ1IQR 梅村です。

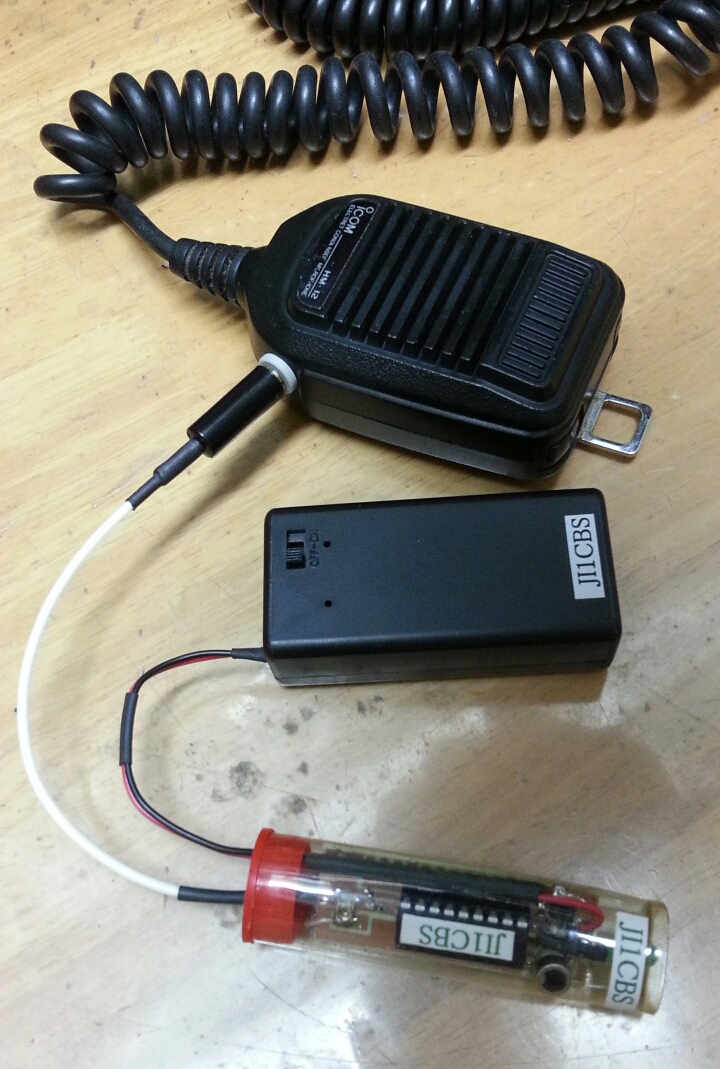

JI1CBS小林くんの依頼で、ICOMの固定器用マイク HM-12にIDer を接続できるようにしたいとの
依頼によりマイクに2.5mmのジャックを付けましたのでご報告させていただきます。

小林くんの要望
1.IDerをマイクに挿したら送信になる。
2.送信時にマイクはOFFになる。

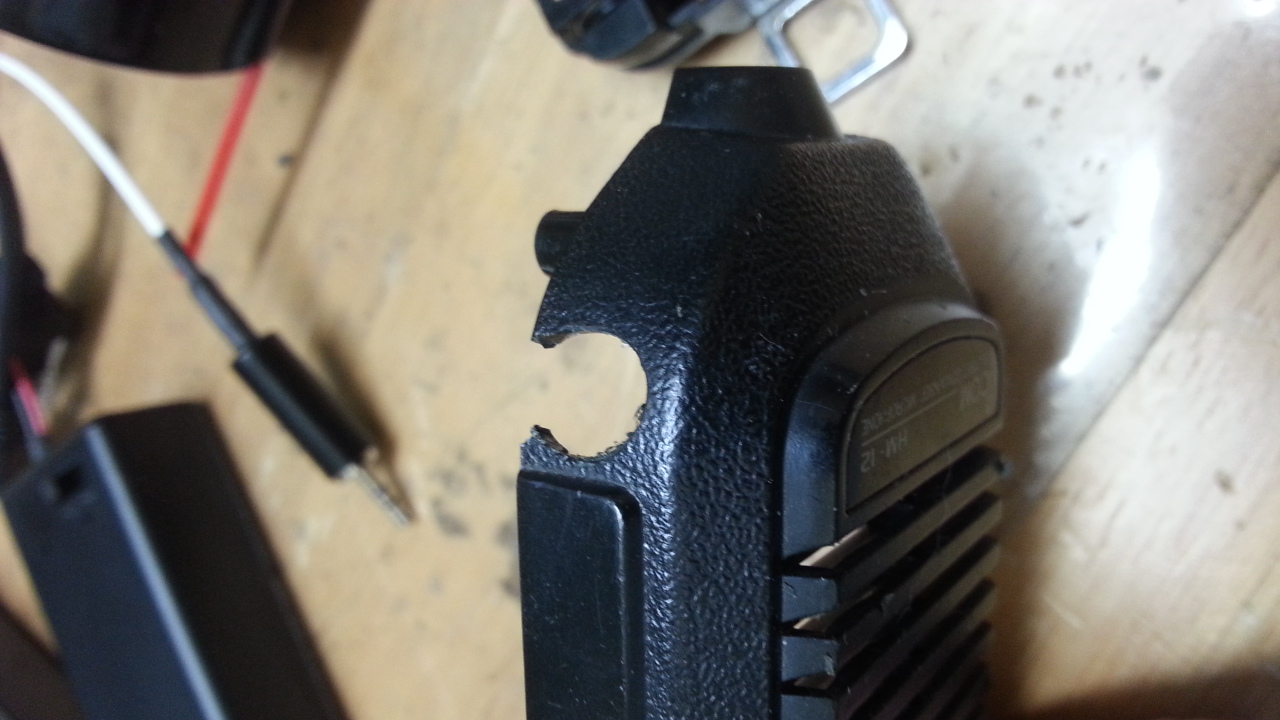

とのことで、マイクの隙間の有りそうなところにジャックの穴(8mm)を開けて取り付けました。

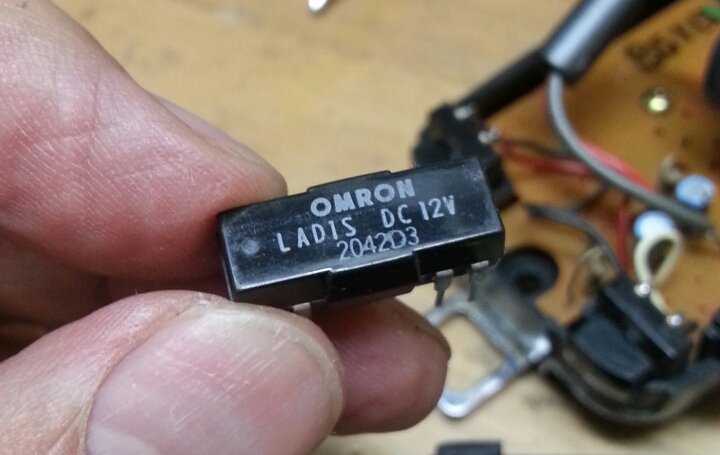

小さなリレーで1回路2接点が在庫になかったので、IDerとマイクは切り替えを諦め、
パラレル接続にしました。

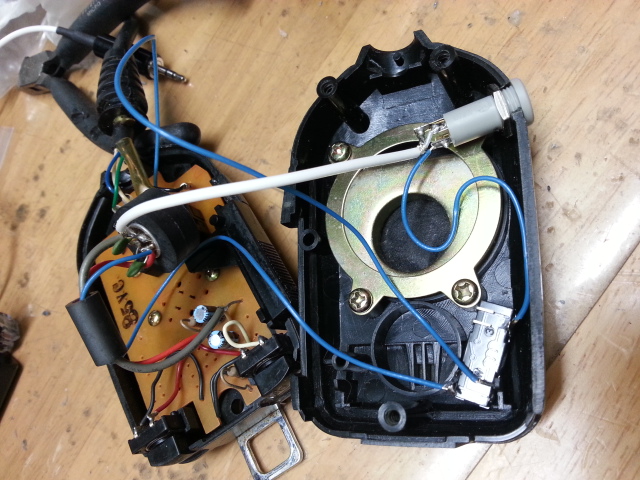

1回路1接点のリレーなので、コンデンサーマイクの電源8Vをショートすることにしました
(マイクへは2Kオームの抵抗でつながっています)
ジャックの端子は、プラグを挿すとショートする端子があったので、ダイオードを入
れてスタンバイさせました。
なんとかHM-12の中に収まりました。
コンデンサーマイクの電源をOffしていますがIDerで送信中に話すと少し音声が乗るようですが、
レベルは下がっているようです。

以上ご紹介まで。

さいたま市大宮区  JJ1IQR 梅村 でした。
