135GHz用の送信機+受信コンバータ de JH1GYE  Apr/29/2019
高崎市の新井です。

47GHzと同様に135GHzの送信機+受信コンバータの組み合わせなのですが
どうにか動くようになりました。

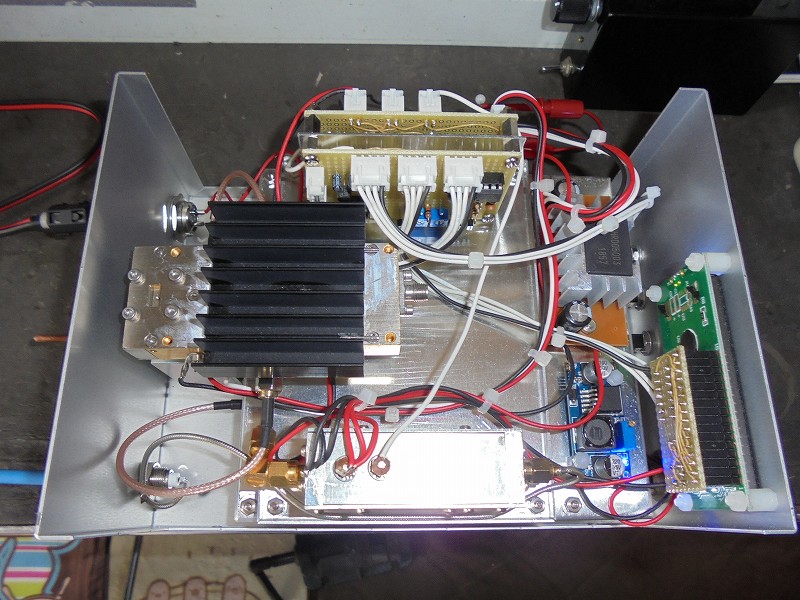

ミリコムさんの11GHz発振のPLL Localユニットが入手出来ていたのでその出力を
やはりミリコムさんのTX-3800改造の逓倍器で3逓倍して33GHzに、DB6NTの基板で
それをまた4逓倍することで135GHzと簡単に行きました。

受信はミキサー出力の145MHzを3SK97の自作ユニットで約20dBアンプしただけです。

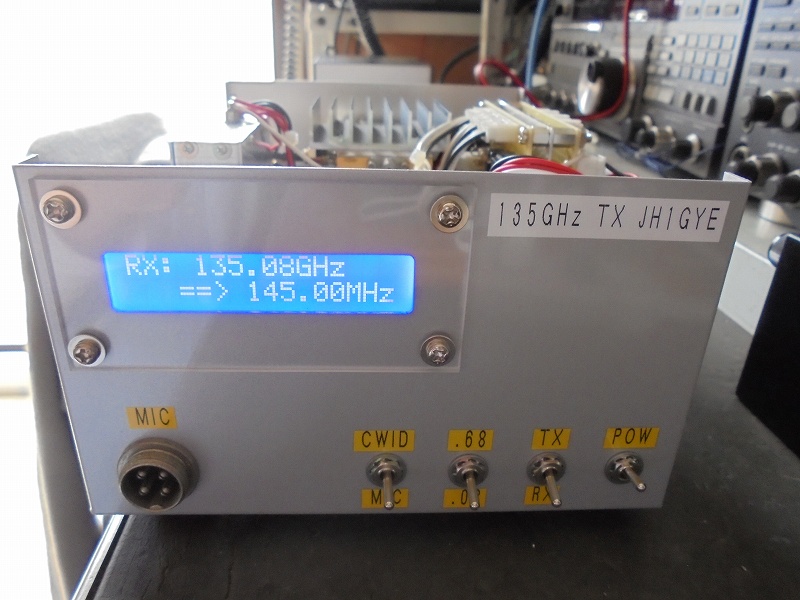

IFは145MHzで対応周波数はとりあえず135.08/135.68GHzの2CH対応としました。

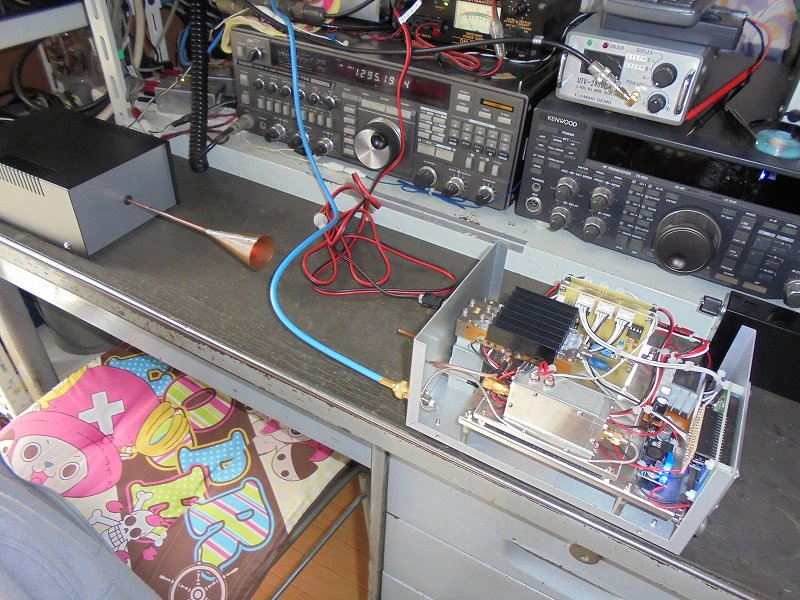

今のところビーコン受信で遊んでいますがパイプを曲げた導波管を作り、
いつものオフセットパラボラと組み合わせる予定です。


_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
