汎用のモード切替液晶表示器(I2C版) de JH1GYE  Sep/02/2018
高崎市の新井です。

先日14ピンのPIC16F1823を使ったパラレル接続のモード切り替え液晶表示器の
投稿をしましたがeBayでIIC接続の液晶表示器がたくさん出回っていたので今度は
これを使って実験してみました。

IIC接続の液晶表示器は230円くらいでPICとのインターフェースはSDAとSCLの
2ピンだけなので切り替えピンを含めても8ピンのPIC12F1822で間に合います。

プログラムはCで書いたのでライブラリを使って簡単にできます。とりあえず2ピンを
使って4モードの切り替え表示としてみました。

PICの子基板はレギュレータとPICだけなので簡単にできますね。


_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
http://araikowako.web.fc2.com/
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/

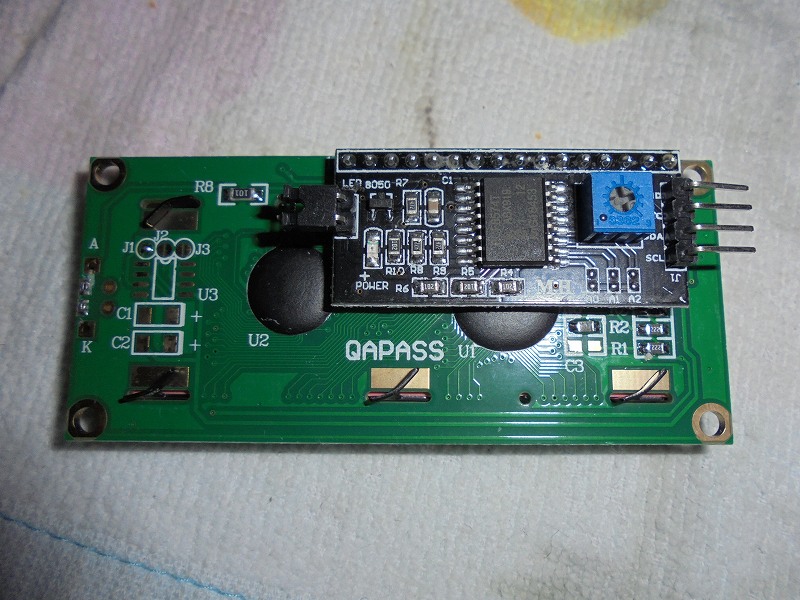

I2C版LCD表示器

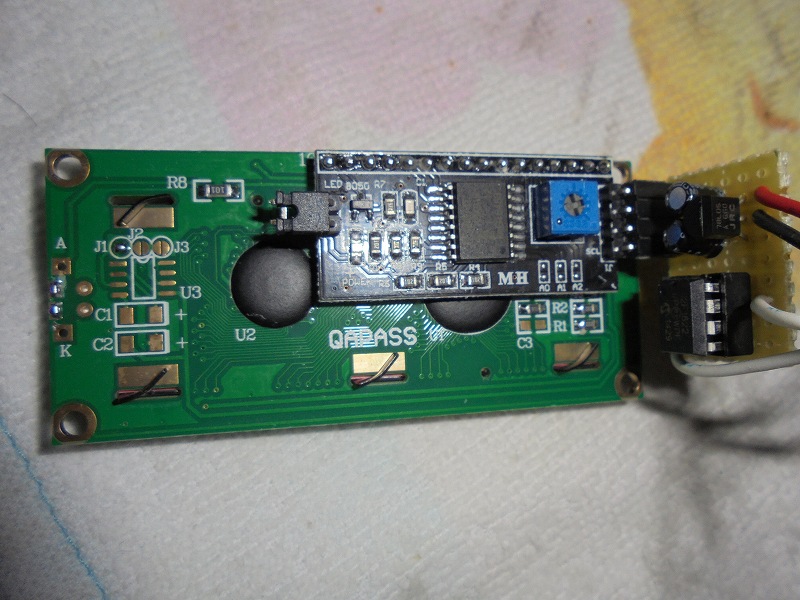

組み合わせ

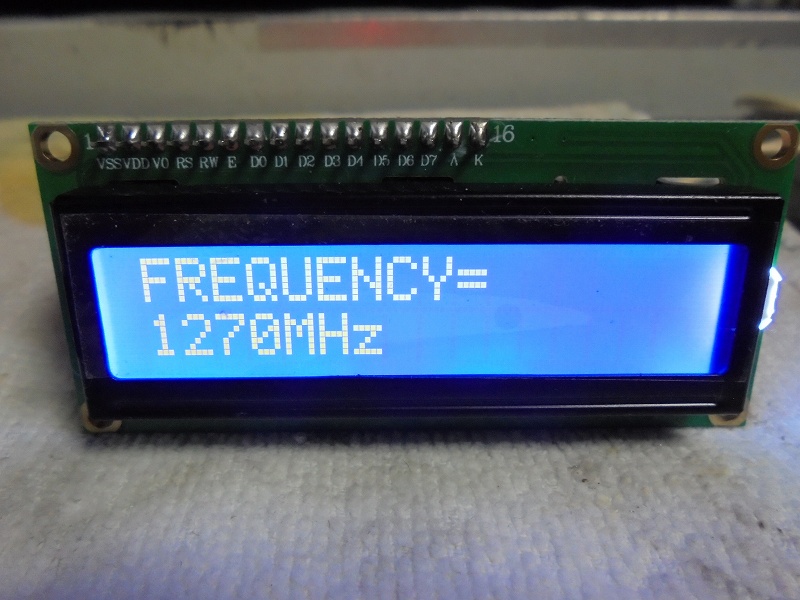

モード切り替え表示例

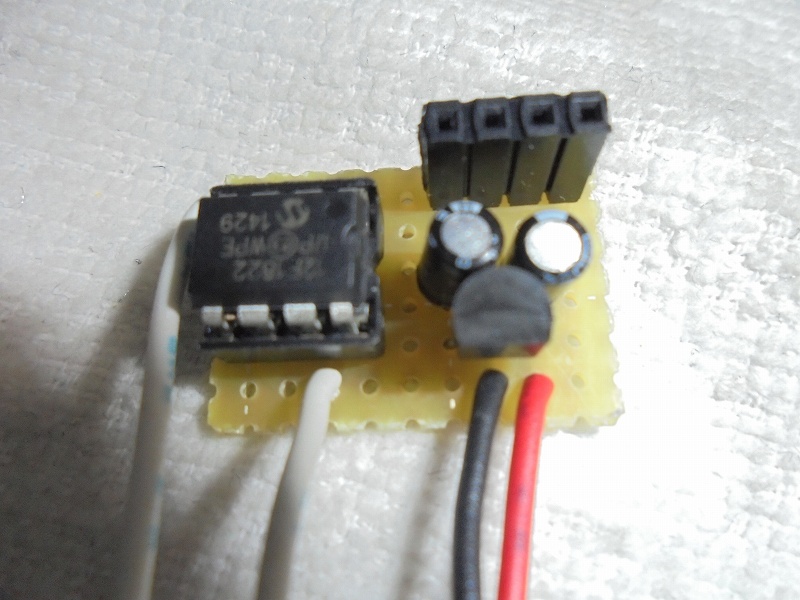

PICk子基板
