24G F2ビーコン de JH1GYE  Apr/22/2018

高崎市の新井です。

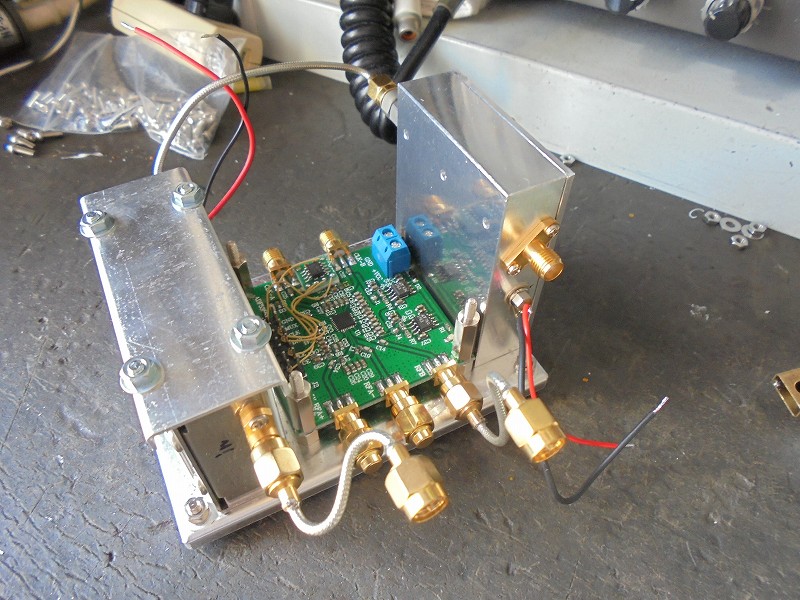

AliexpressでADF5355の緑色の評価基板を入手しました。
以前のADF4350の黒色基板と違ってスプリアスはありません。
周波数レンジですがVCOの基本発振周波数は3.4〜6.8GHzでさらに2逓倍回路が入っているので
Max13.6GHzまで出力することが可能です。

とりあえず正常に動作したので何かに使えないか考えたところ
24Gビーコンになりました。ただ2逓倍回路を動作させるとVCOの発振周波数相当の

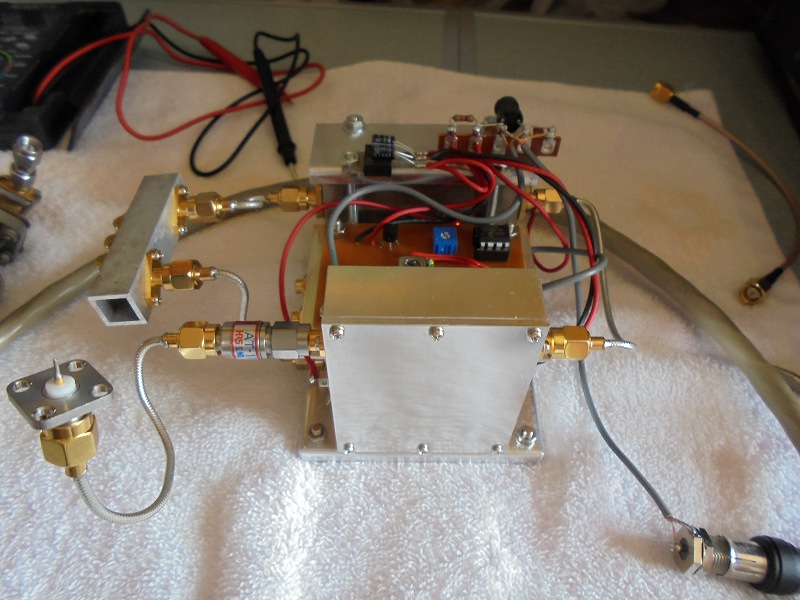

漏れが-3dBくらいしか落ちないで出てくるのでBPFが必須です。適当なBPFが
なかったのでアルミ角パイプでマキ10G TRVについていたものをまねして作成しました。Hi
PLLの設定コマンドは複雑で32bitのレジスタ13個をPICに書き込んでいます。

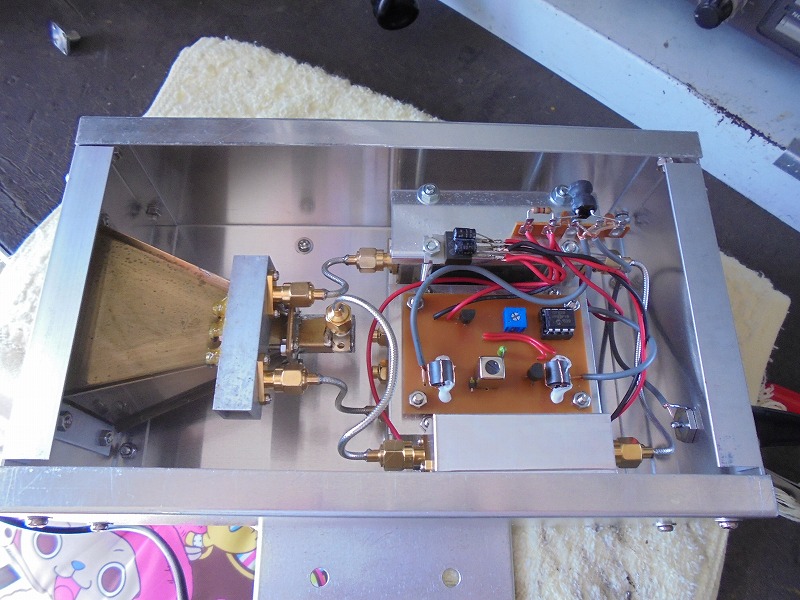

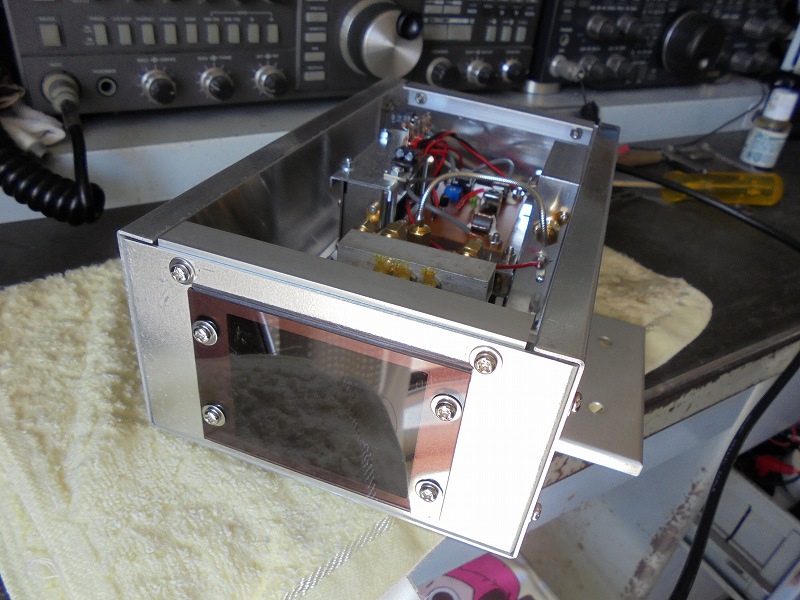

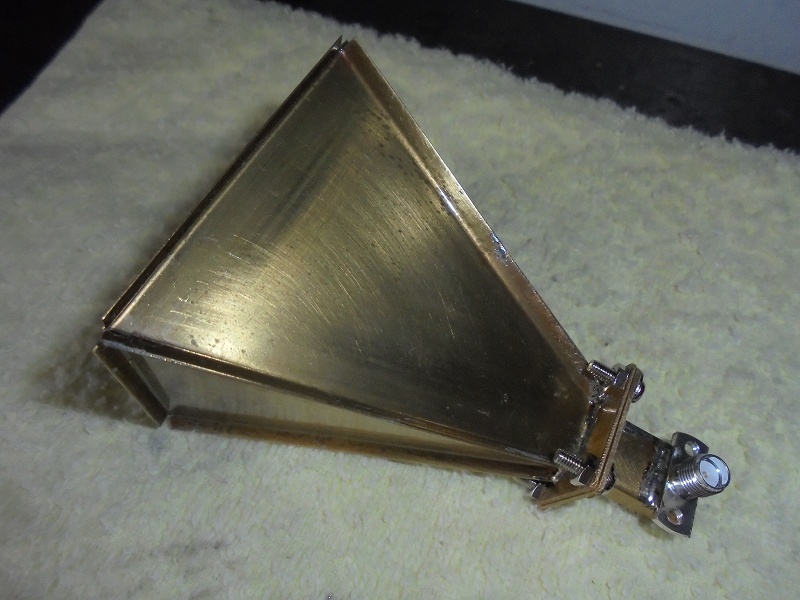

アンテナは20dB電磁ホーンをケースに内蔵しました。とりあえず目標は
市内の牛伏山に同じ20dB電磁ホーンアンテナをもって移動して受信できることと
したので出力が+12dBmでもなんとかなりそうです。

ビーコンに使う各ユニット、部品集めにお世話になった各局にお礼を申し上げます。

_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
