こんばんは。高崎市の新井です。

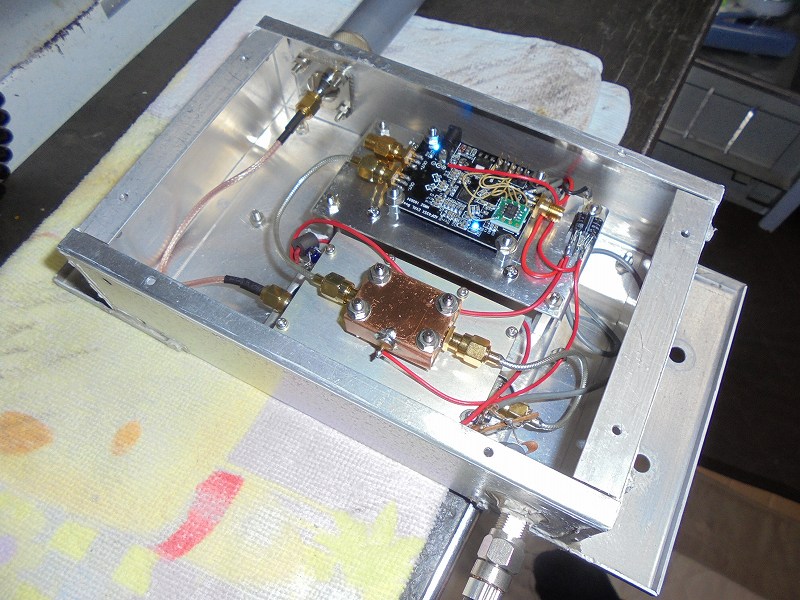

またまた10Gのビーコンを改良しました。
1．今までPLLにinteger-NのMB15E07SLを使っていたのですが
10237MHzを出すのに比較周波数を200kHzと低く設定するしかなかったので
C/Nが悪くてサーサー音がしていました。

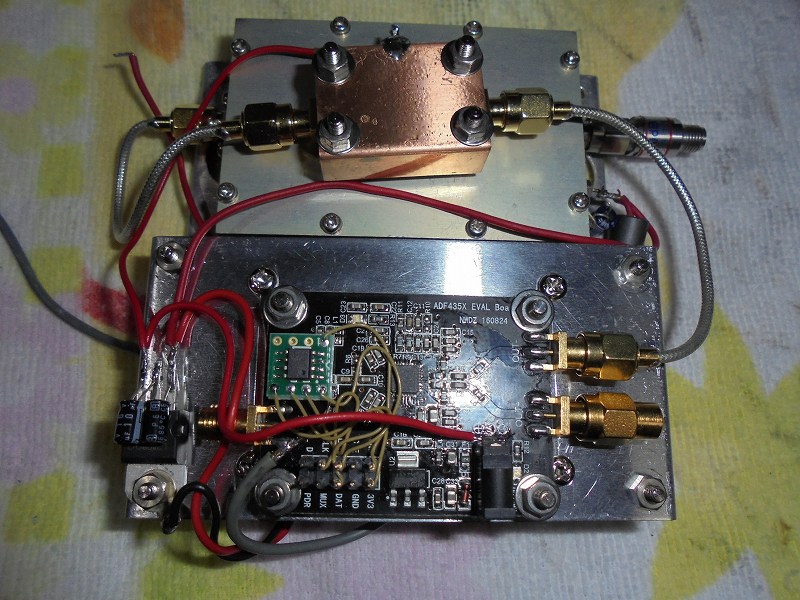

今回VCO内蔵のfractional-NのADF4350に変えて比較周波数は20MHzと
したのでC/Nが上がり音がきれいになった。
2．今までのVCOのループフィルターに変調をかける方法はループ帯域が広いと

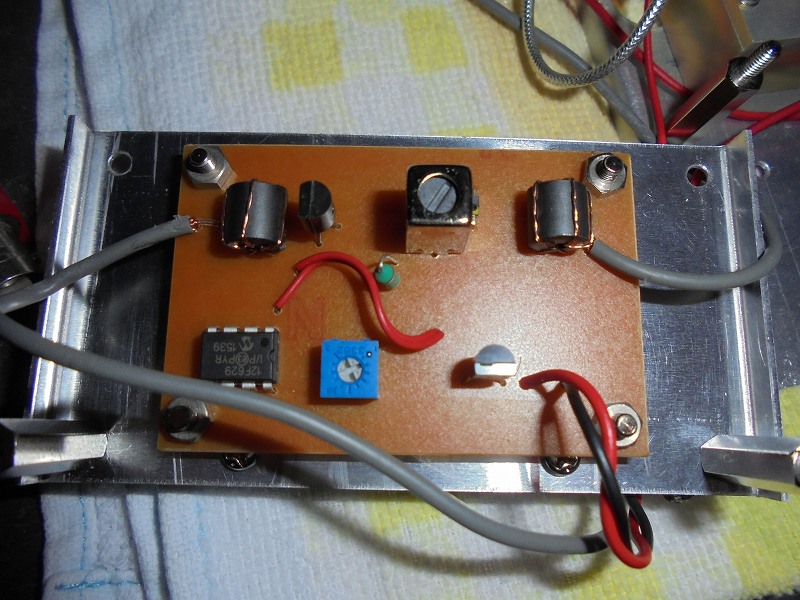

使えないのでGPSからのリファレンスの10MHzに以前に投稿したリファレンス変調器を
使って変調した。CWIDのトーンもきれいになった。
3．今回も使った中華PLLは以前から使っていたのものと同じですがスペクトラムは決して
きれいとは言えませんでした。目的周波数のサイドに比較周波数のn倍がずらり、
また低域にも比較周波数のスプリアスが乗っていました。
基板をよく見ると結構ひどいパターンでした。裏面は全面GNDですが制御線のパターンで
分断されているしスルーホールが少なく回路ブロック毎のパスコンが効いていなそう？
この共通インピーダンスにチャージポンプ電流がのるのかと納得しました。Hi

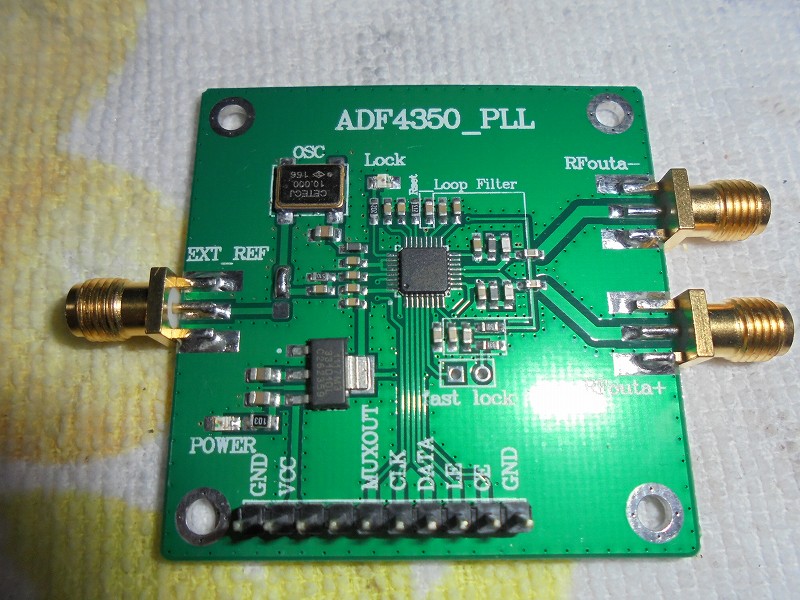

最近eBayでみつけた写真のものはこれらスプリアスが皆無？ですのでこれからはこれにしましょう。
表面にもGNDありでスルーホール多用しています。
当局の77G TRVもこれに変更します。
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
高崎市
新井 泉(JH1GYE)
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/ |
