Mini CWIDer de JH1GYE  Oct/17/2017

高崎市の新井です。

この前77GでJA0IYB局とアンテナ方向合わせをした時は47Gと違ってCWIDの準備が
出来ていませんでした。

やはりキャリアのみの送信では信号を見つけにくかったのだと思いCWIDerを作ってみました。

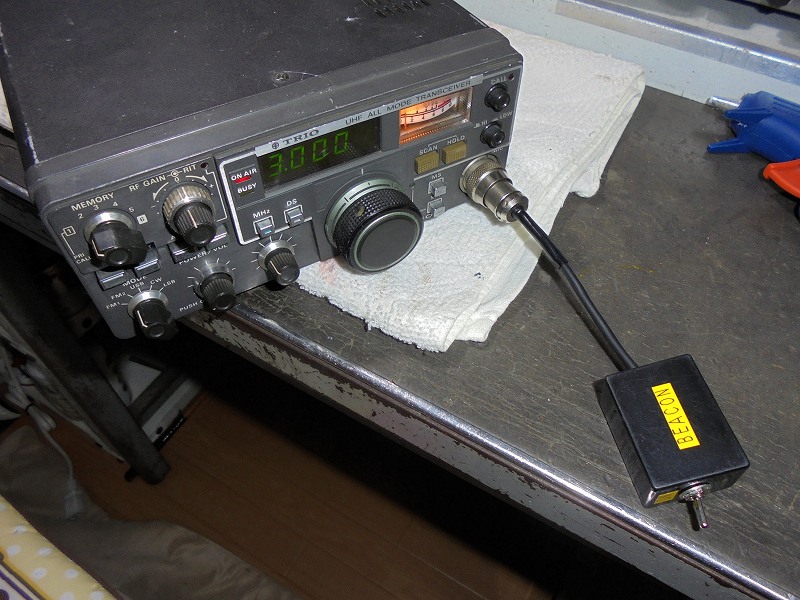

親機がTR-9500なのでマイクコネクタに5Vなど出ていないし電池を使うのも
いやだったのでスタンバイ電圧を利用してPICを動かすことにしました。

スタンバイ端子は本来送信時には0Vに落とすべきところですが回路図を良く見ると2Vでも

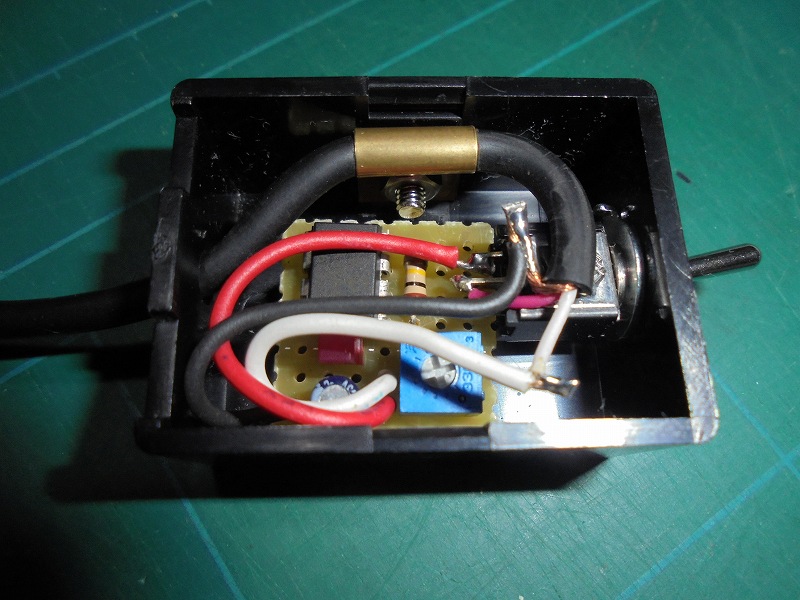

大丈夫そうなのでGNDから2V浮かせてPICのVddにしてみました。赤色のLEDのVf=2Vを使っています。

PICの4ピンはメッセージ切り替えでプログラムで2通り変えられますが今回まだスイッチは付けていません。
