77G TRVの送受信テスト de JH1GYE  Oct/01/2017

高崎市の新井です。

本日JA0IYB局の協力を得て77GHzのTRVの送受信テストを行いました。


1.まず受信感度確認・・・IYB局宅の3Fの窓からホーンアンテナでビーコン送信して
もらい近くの道路傍にて受信。IYB局、当局のセットともATT=25dB入れても受信可。

2.同上条件でビーコンにパラボラを付けて送信ではATT=50dB入れても受信可。

3.次に当局が牛伏山491m(スパン約10km)に移動しIYB局自宅ベランダ間にて交信。
RSレポート his 52 my 59+ (何かちょっとおかしい?要検討。)

4.IYB局のビーコン(パラボラ付き)を牛伏山に向けて送信してもらい当局が受信。
RS=51

5.IYB局も牛伏山に来られてビーコン受信。RS=51

アンテナの放射器がいまいちで現状ホーンをつけないほうが良いみたいなので
今回は導波管切りっぱなしでやりました。パラボラ面の一部しか使っていない?
焦点位置も微妙ですね。Dual Mode Horn作ってもらいます。Hi

ちょっと理解できない点がいくつかありますがとりあえず成果はあったので
また少しづつ改善して行きます。

IYB局ありがとうございました。


_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/

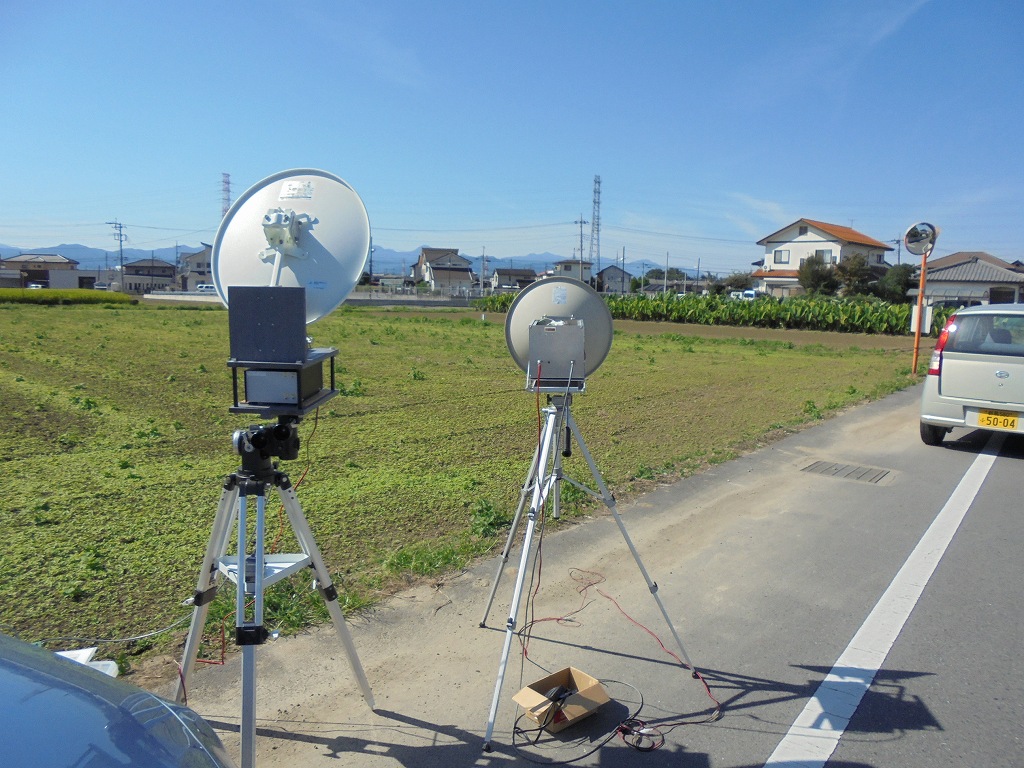

ビーコンテストIYB宅向け

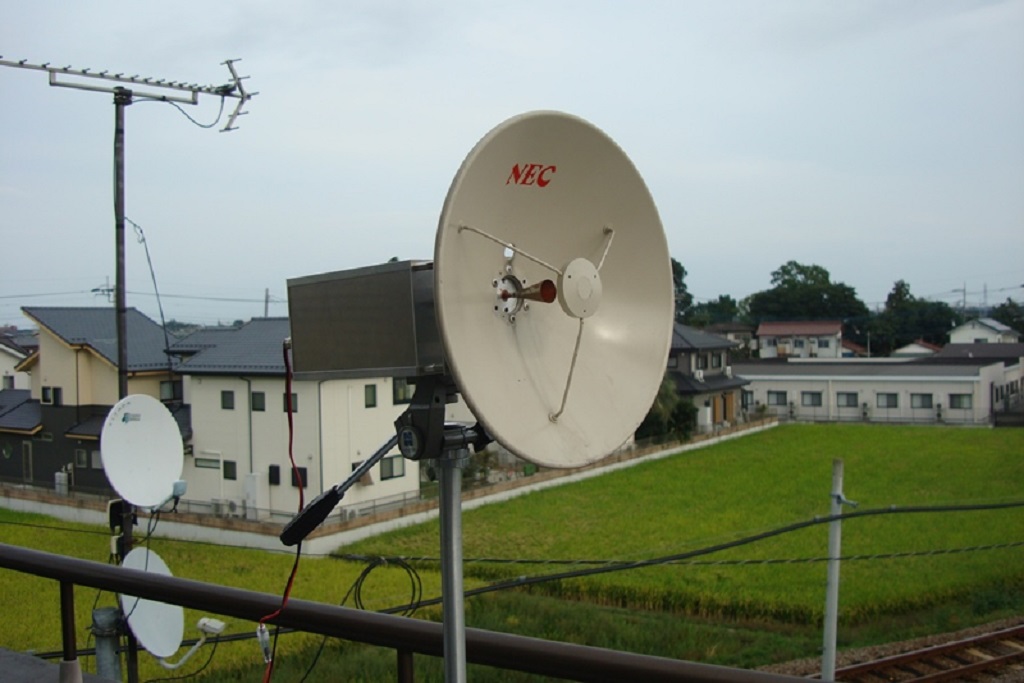

IYB局ビーコン

IYB局から牛伏山

牛伏山からIYB宅

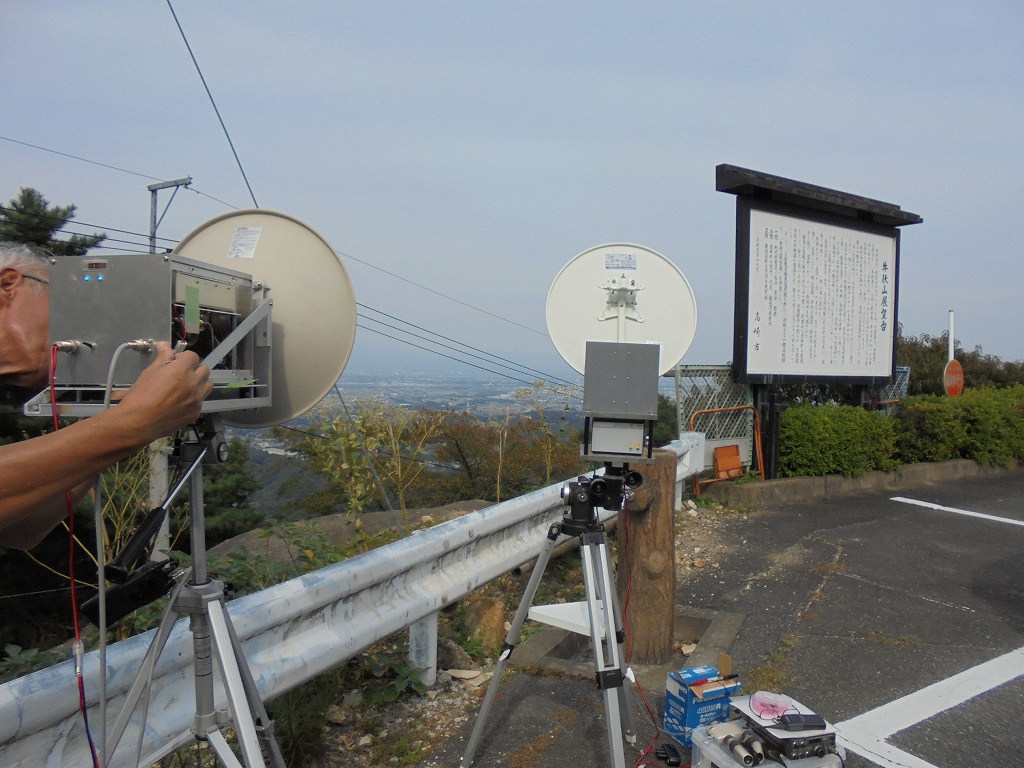

牛伏山で受信
