高崎市の新井です。

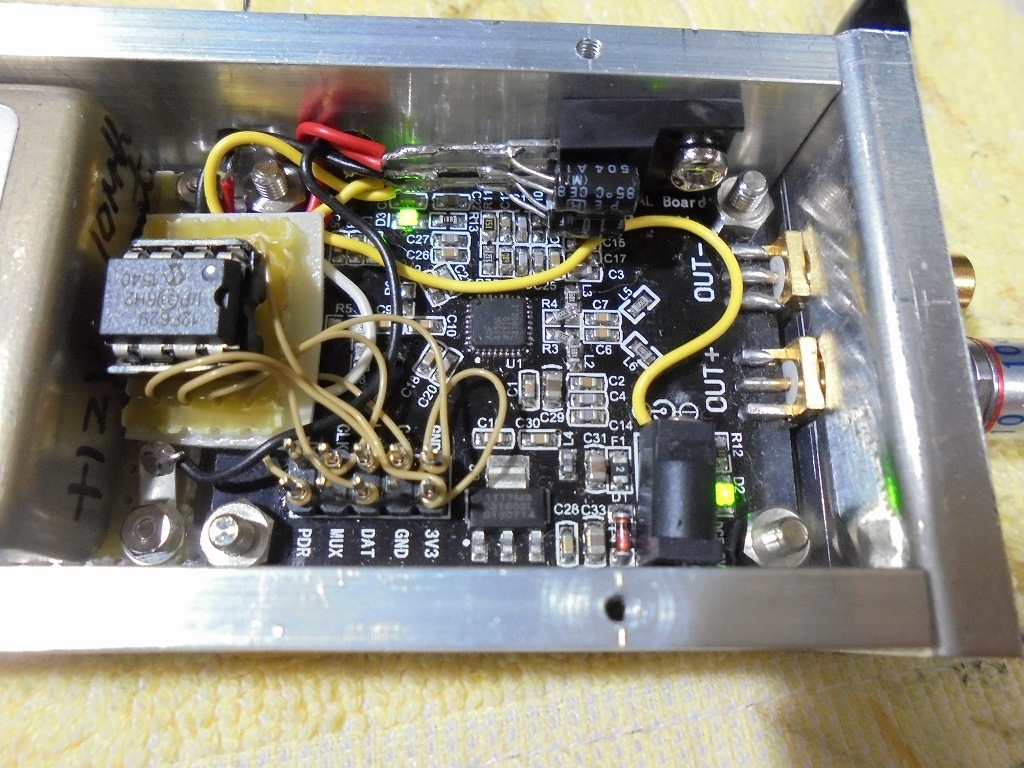

eBayで安価(2k円)で入手できるADF4350PLL評価基板を使ってLocal OSCを
作ってみました。基板上の25MHz X'tal基準ではものたりないので

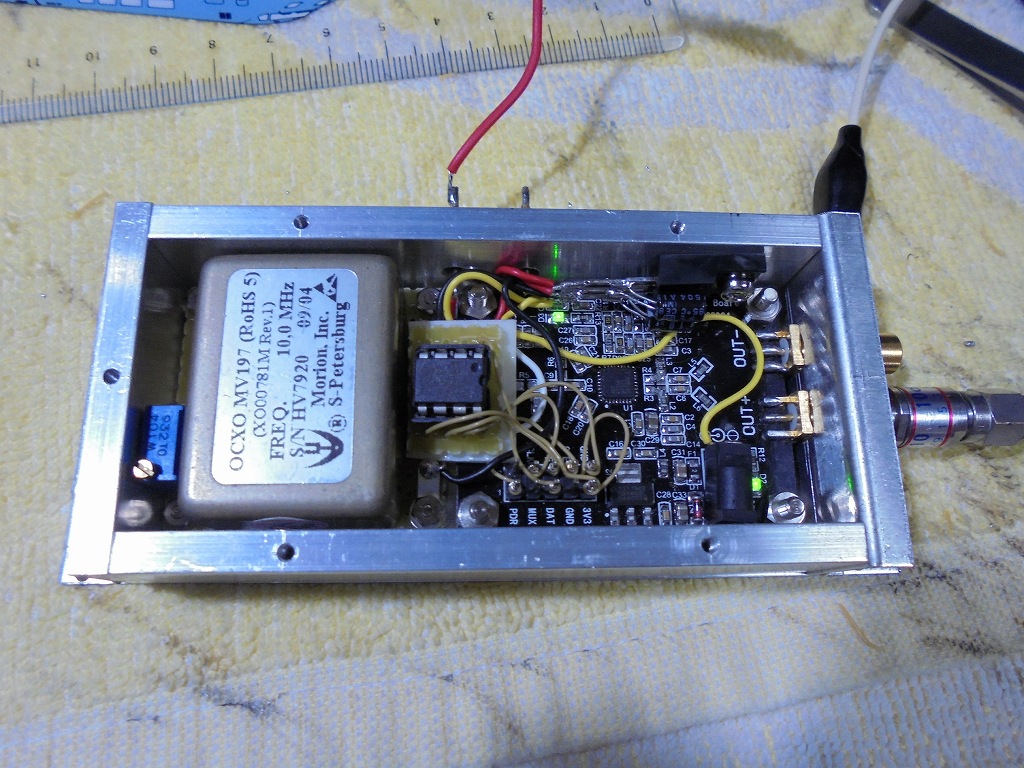

10MHz OCXO(Morion MV197)を使っています。
ADF4350のpfd maxは32MHzなので出来るだけ高くするためReference
Doublerを設定し20MHzとしました。
またループフィルターはIcp=2.5mA BW=10kHzに設定変更しました。
発振周波数は77GHzに使えないかな？という希望をこめて2274MHzとしました。
77GHzにもってゆくとC/Nが30dB劣化しますから結構大変です。
ADF4350のシリアルデータはまず評価用マイコンボード(CY7C68013A USB 2.0
board 1k円)で設定をいろいろ変えて最適設定を確認しそのときのコードを
PIC12F629に書き込みました。

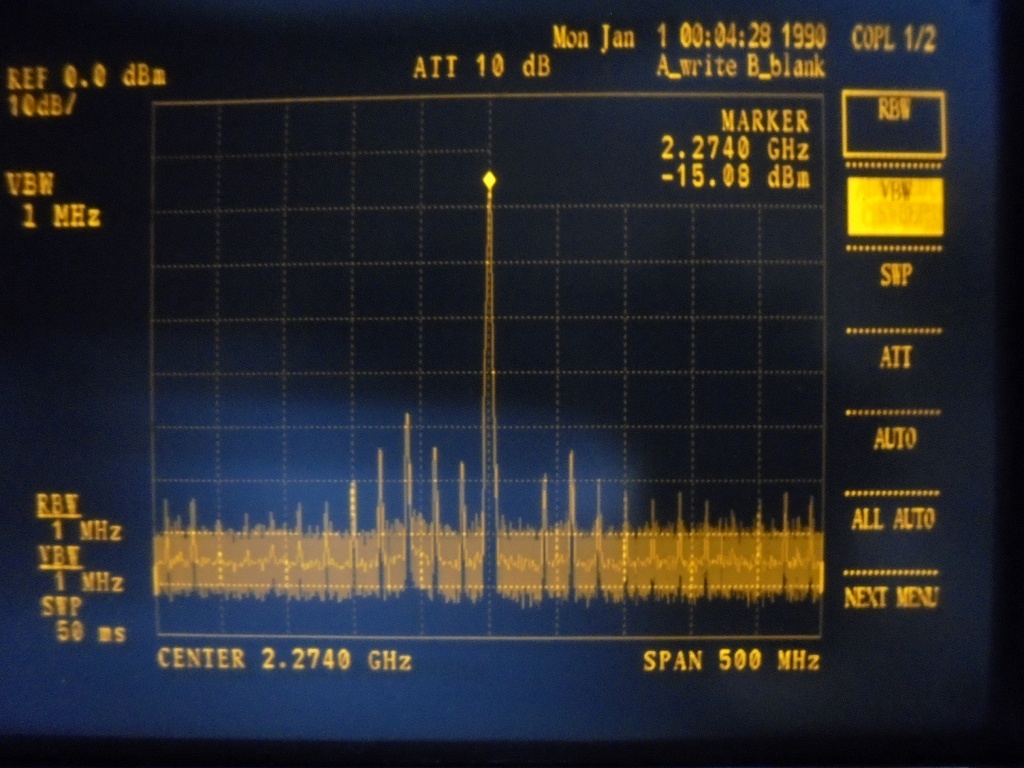

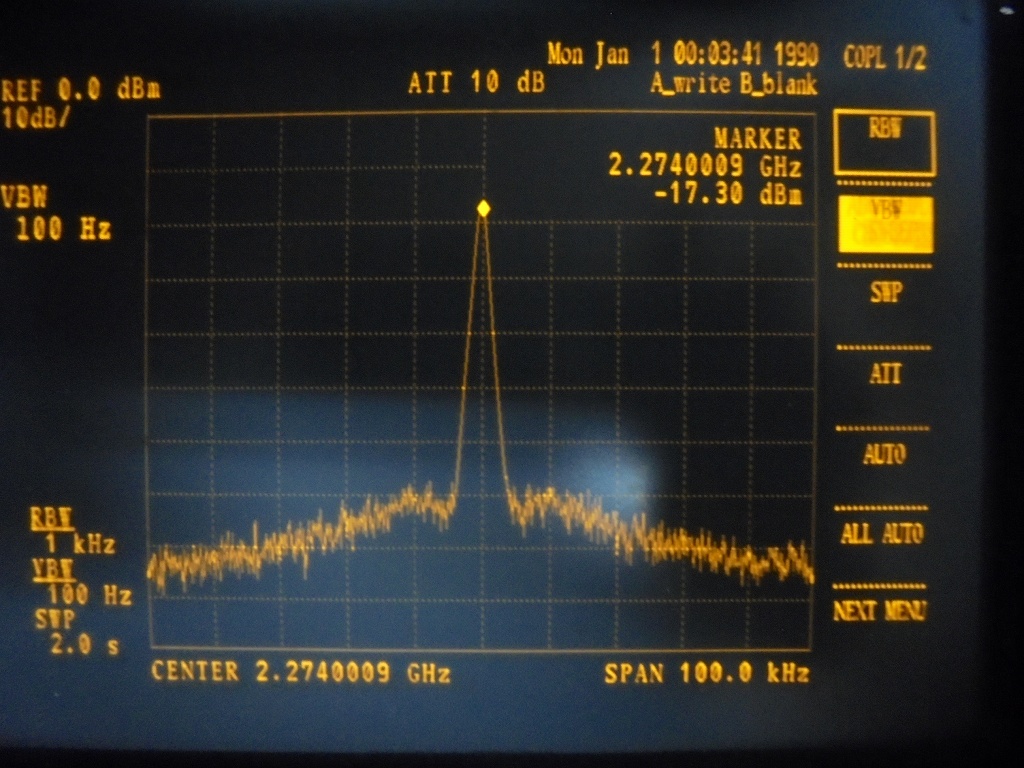

評価結果ですが近接のC/Nは従来のインテジャーNのPLLに比較しpfd周波数が
高いだけあってかなり良いですが20MHzおきのスプリアスがかなりあるのでこれの
対策が宿題です。
