高崎市の新井です。
昨年報告した47G
VCXO直接変調送信機ですがいろいろ改良して
性能が上がったみたいだったのでJA0IYB/1斉藤さんにお願いして移動実験しました。

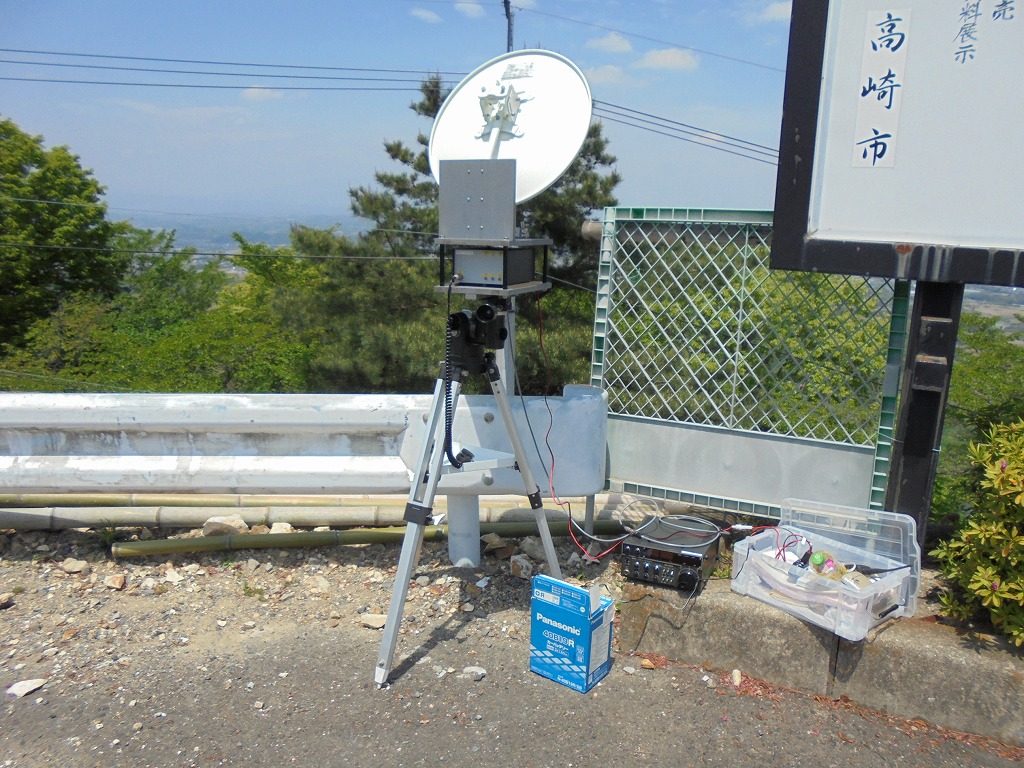

当局は市内牛伏山展望台490m移動で斉藤さんは吉井町南陽台下の
少し東側道路沿い移動で相互距離5.8kmです。
斉藤さんの信号はスイッチを入れただけで受信できIF ATTを46dB入れてもM5でした。
こちらの信号もIF
ATT
50dB入れても大丈夫と言っていました。

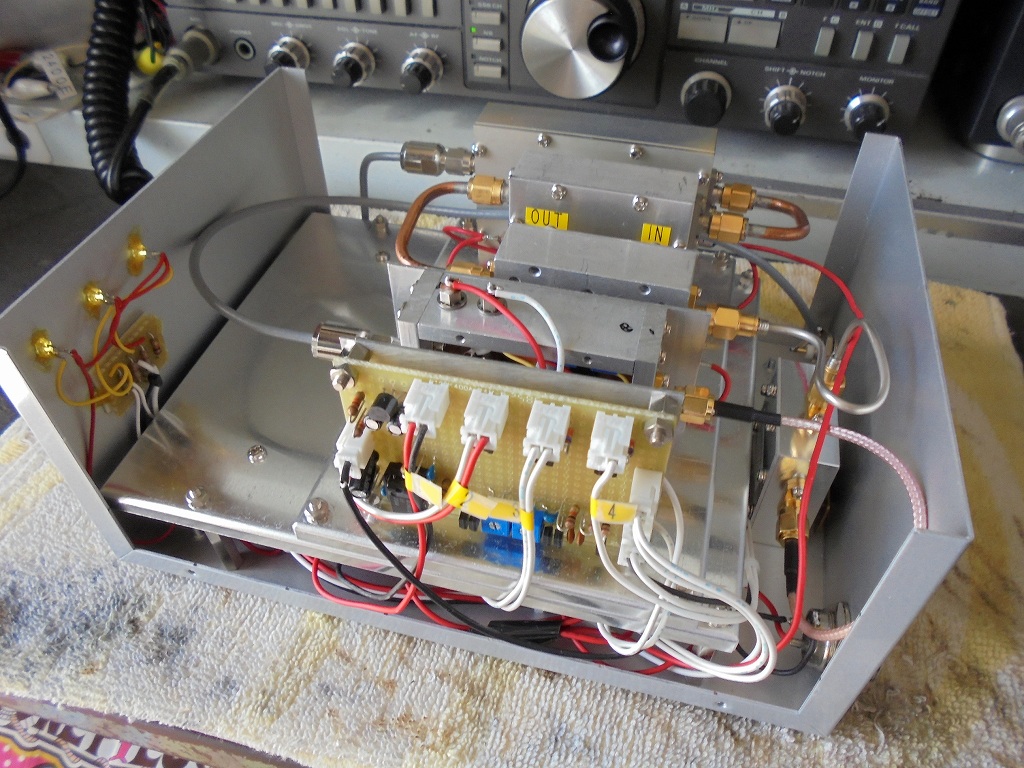

送信機の改造箇所についてですが
①Mixerダイオードを1SS105からアンチパラのHSCH9251に変えて
特注ミーリングケースにいれた。ダイオードは自力で半田付け。Hi
②23.5GHz逓倍器のあとにアンプ（出力+16dBm）を追加。

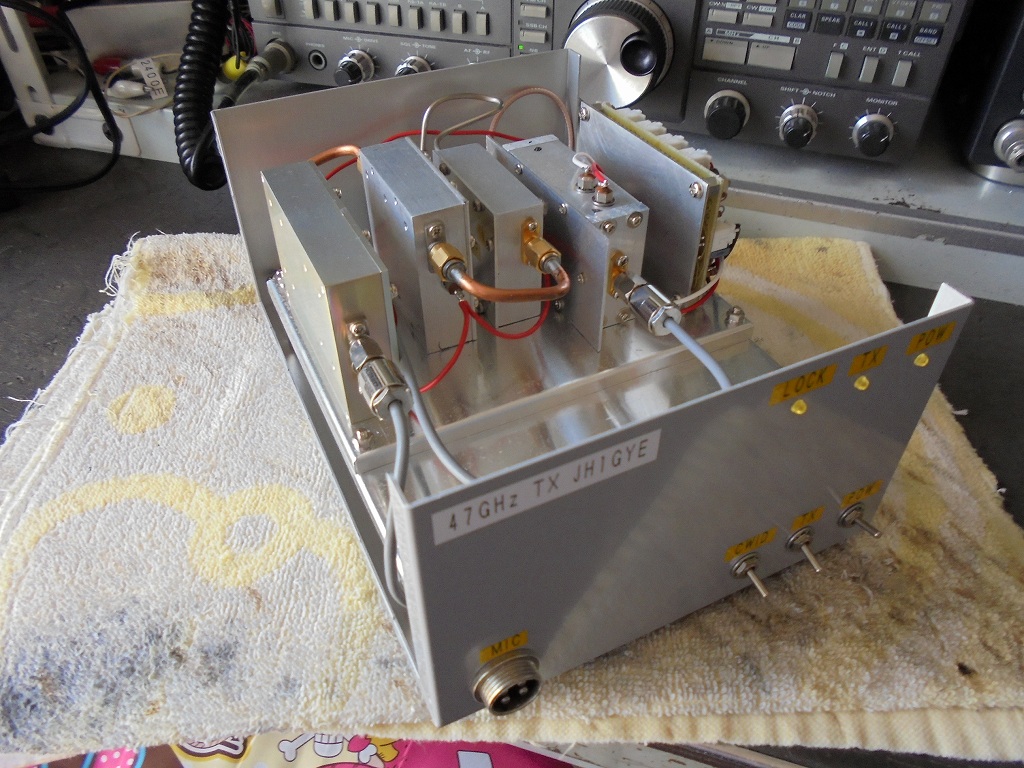

③受信時スプリアス対策としてすべてのブロックをシールドケースに格納。

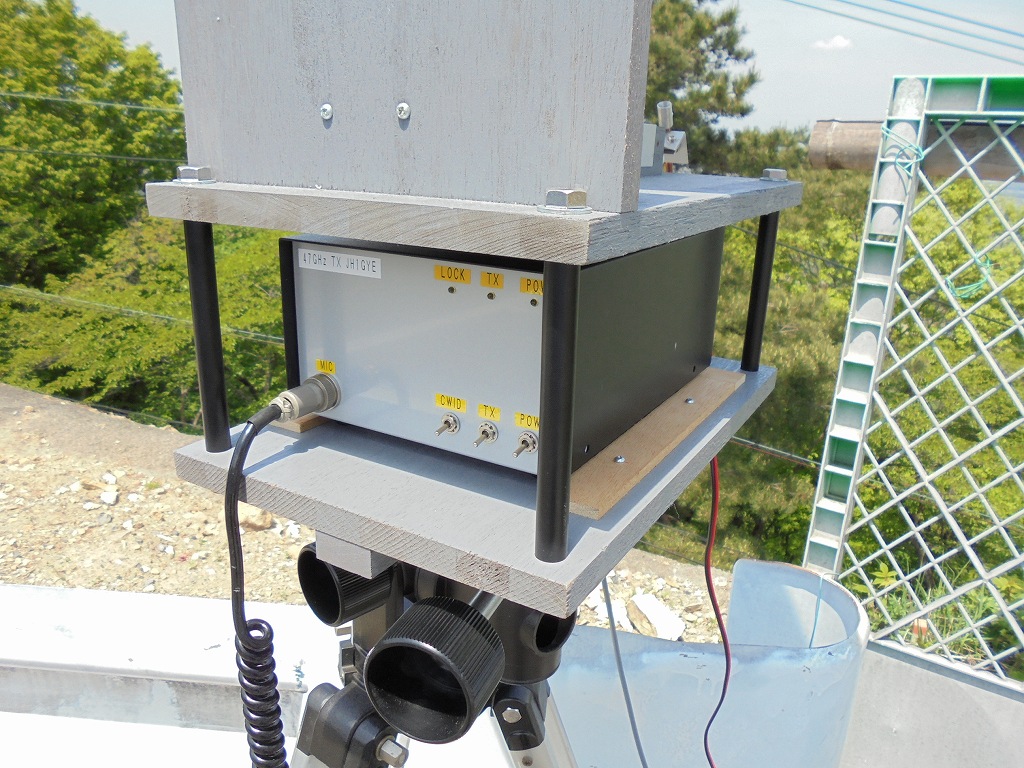

④メンテナンスが容易にできるような構造に改良。制御部はまとめて基板1枚。
⑤取り扱いが面倒なGPSDOはやめてOCXOを内蔵。
写真添付します。斉藤さんの移動場所は中央の送電鉄塔直下です。
斉藤さんありがとうございました。
