高崎市の新井です。こんばんは。
5年ほど前に作ってほとんど運用しないでおろしていた10Gビーコンを改良して
本日タワーに再度取り付けてみました。
目的は新しく入手したTRVの受信フィールドテストです。

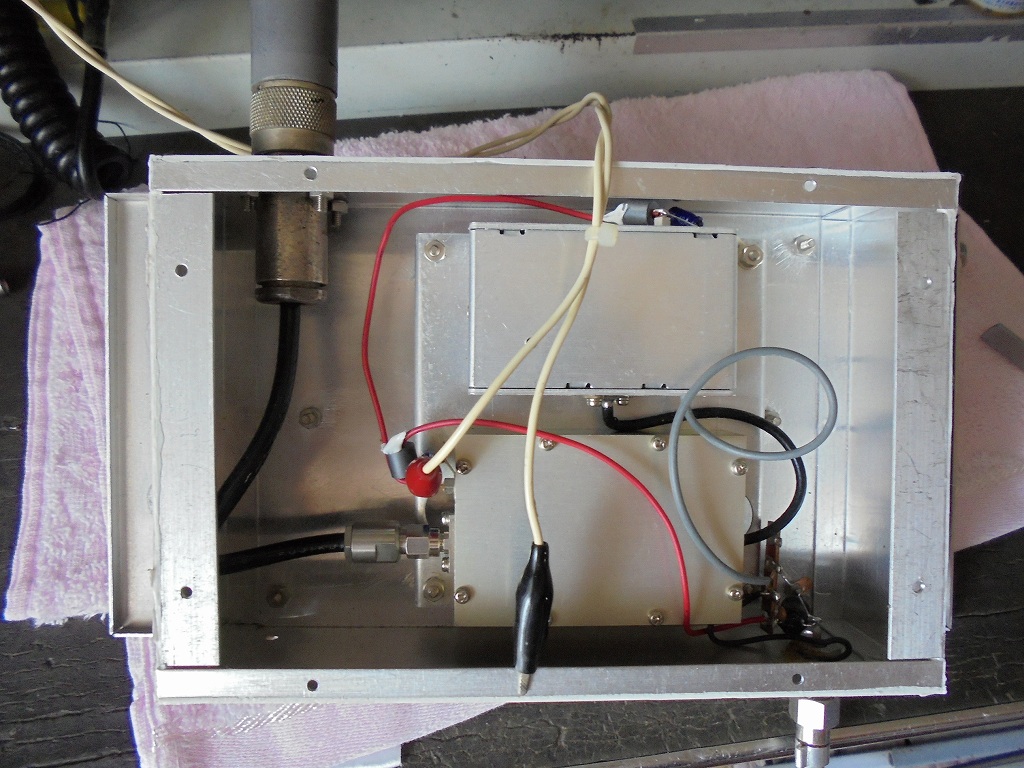

ビーコン本体：出力公称+10dBm 周波数10.237GHz

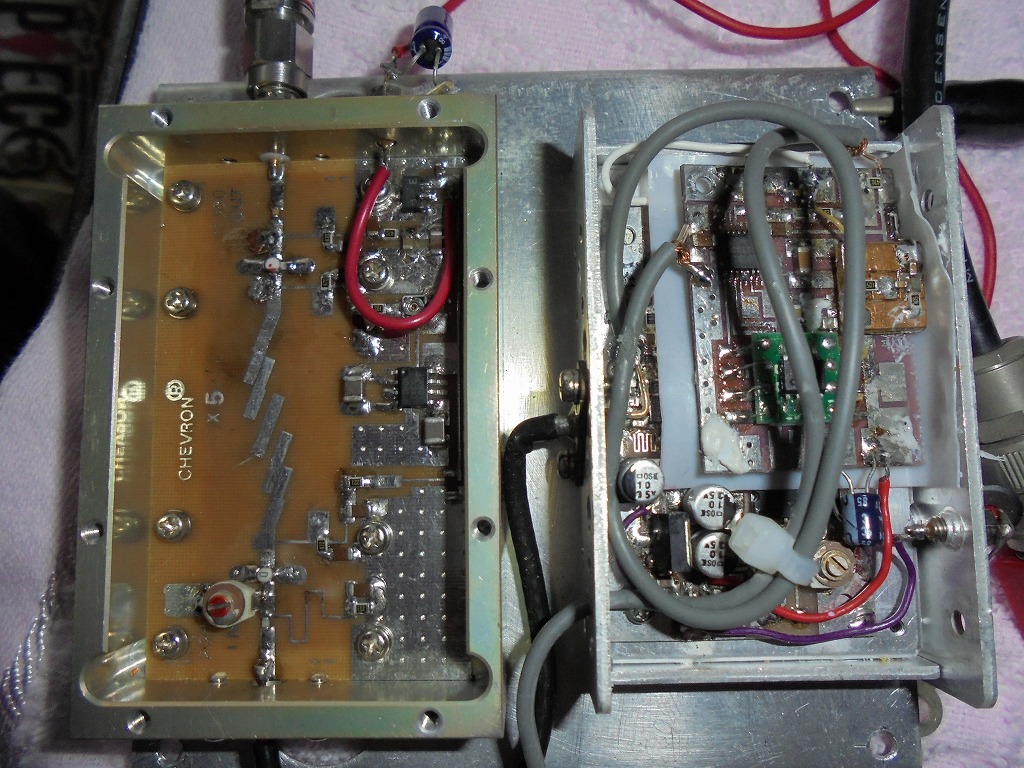

①発振部はJO1MWX局製作のドレークもどきVCO これにマキ電機PLLを使い
10MHz GPS_DOにてロック。
②リファレンスリーク大だったためPLLはループ帯域20kHz→5kHzに変更し
CW ID 800Hzで無理やり変調をかける。比較周波数は200kHz
③ビーコン周波数は10235→10237MHzに変更。以前にIF=435MHzの
局から受信範囲に入らないと言われたことがあったため。
④PICはPLLコマンド送出後にCW ID連続送出。

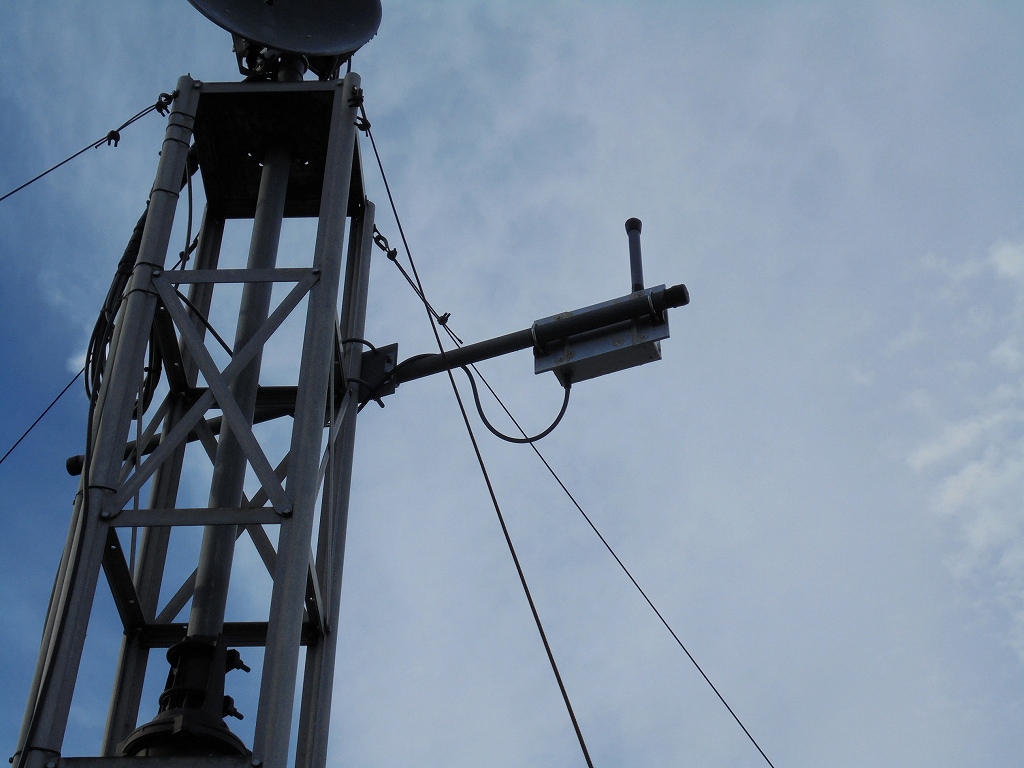

アンテナ：10段コリニア(テフロン基板エッチング） 10mH
とりあえず本庄、深谷ローカル局(JA1UHY,JH1OQH,JR1KTI)からは
FMで復調できるレベルとのレポートをいただきました。
各局ありがとうございました。
