47GHz VCXO直接変調送信機
できるだけシンプルにと考えて作った47GHzのリグです。
発振はマキ電機のLocal OSC基板を用いて2個の水晶で送受を切り替えています。
ここはPLLでGPS_DOからの10MHzでロックさせます。水晶の制御感度が2Hz/mv @1177MHzくらいなので40逓倍では都合の良い周波数偏移になります。
そのあとセブロンの５逓倍器で11.77GHz、マキ電機の2段LNAを改造した逓倍器で23.54GHzとなります。

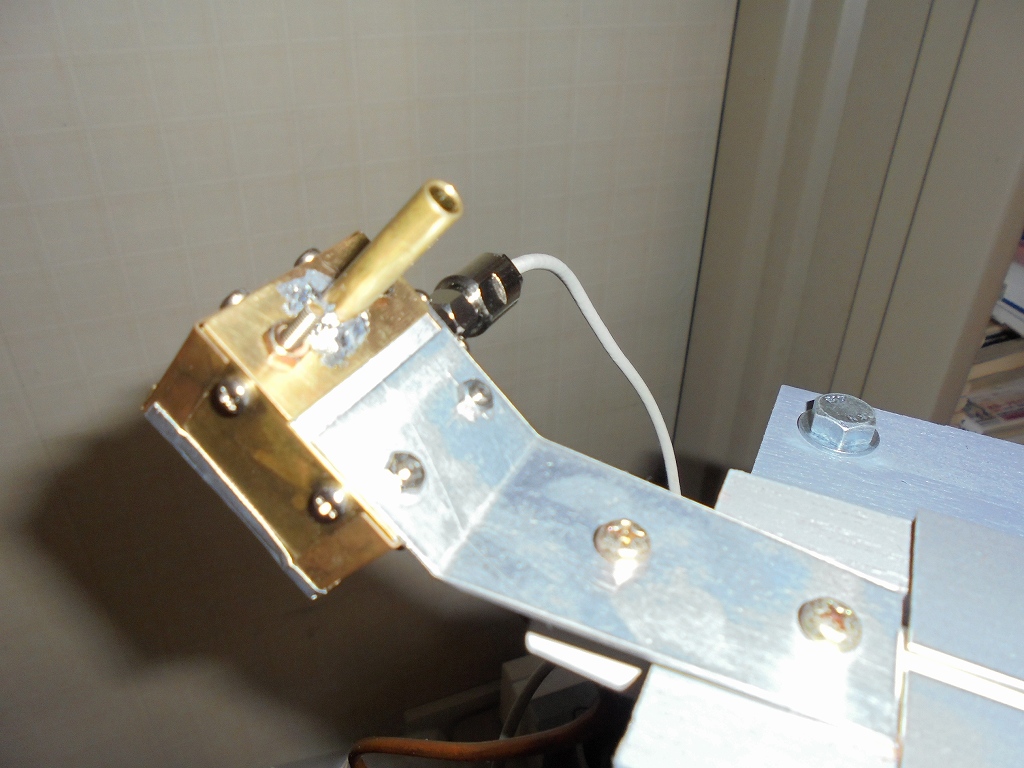

最後の逓倍器はオークションで安価に入手した1SS105をDB6NTのPCBにマウントし適当な自作ケースに入れました。この逓倍器は受信時はハーモニックミクサーとなりIF=145MHzでポストアンプ3SK97に入り約20dB増幅します。なおIFを400MHz帯などにとるとLocalの逓倍器のf特でレベル不足になるかもしれません。
VCXOですが水晶の温特によるロックレンジ不足の問題などあるのでDB6NTのX'tal Heaterを水晶に貼り付けてあります。

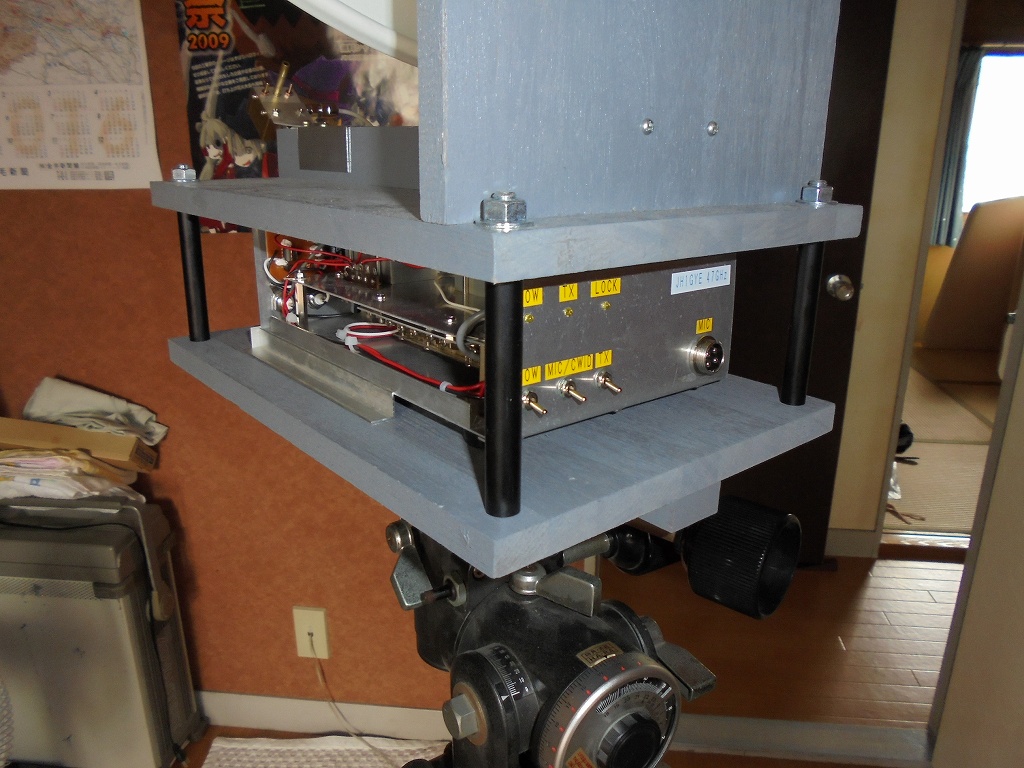

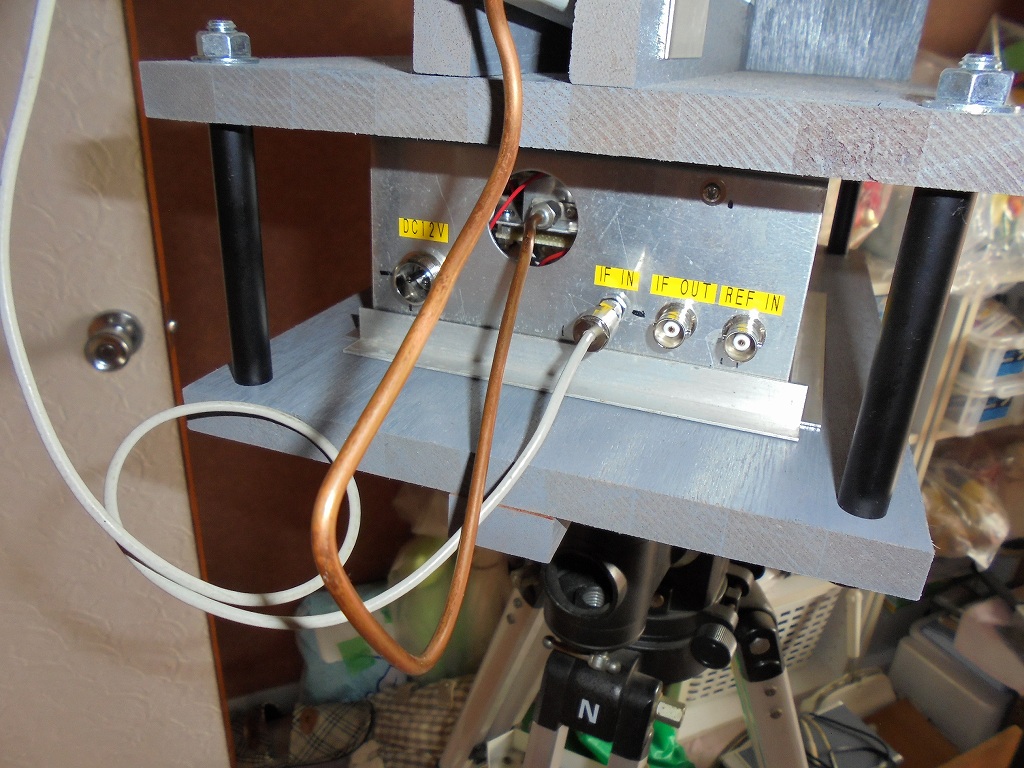

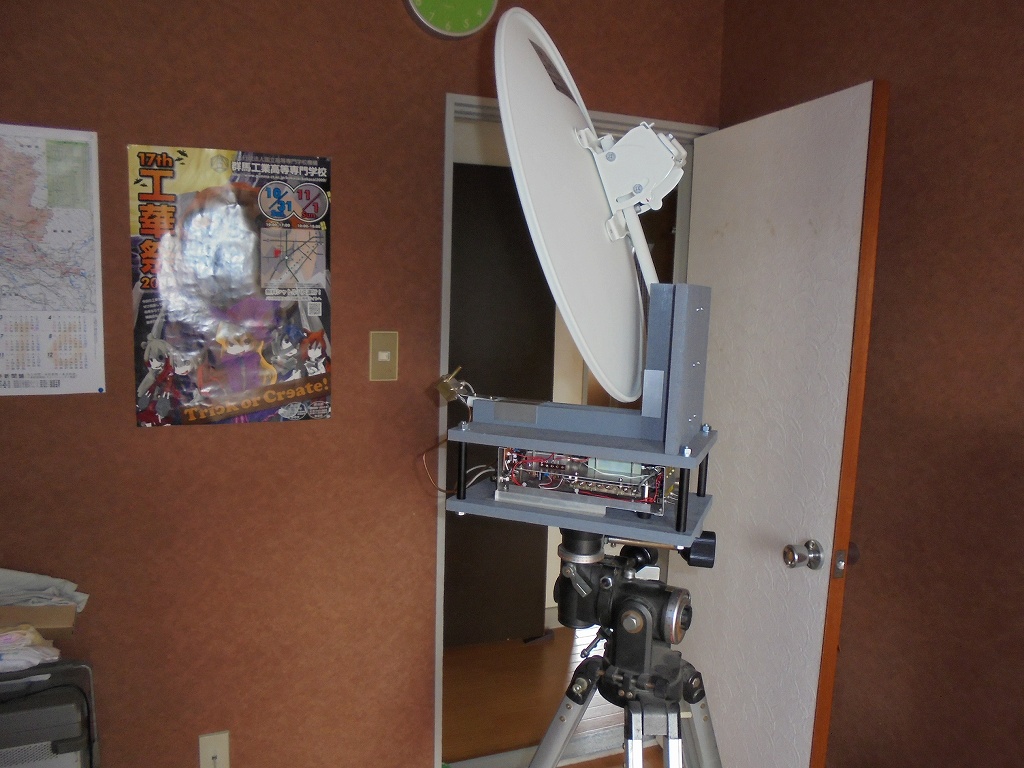

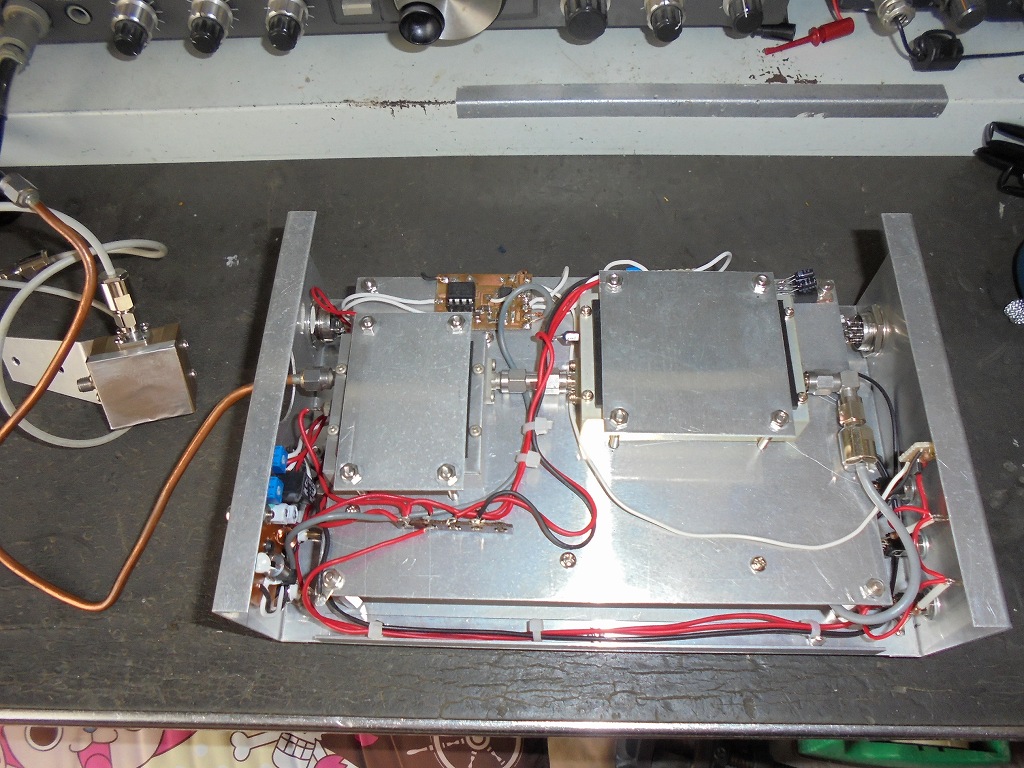

写真とブロック図を添付します。
/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
高崎市 新井 泉(JH1GYE)
