GPS制御ドレーク5G_F2ビーコン  de JH1GYE  Dec/13/2011

装置名:GPS制御ドレーク5G_F2ビーコン
特徴:
1.GPSからの10MHzによるPLL制御。比較周波数=333kHz、ループ帯域20kHz
2.PIC12F629でPLL ICのコマンド1回送出後にF2(800Hz)によるID送出(CW出力あり)

3.10MHzと電源は同軸ケーブルに重畳させて入力。
4.出力は+11dBm(13mW)

その他はJA0DFR局作成のものと同じです。

写真を添付します。

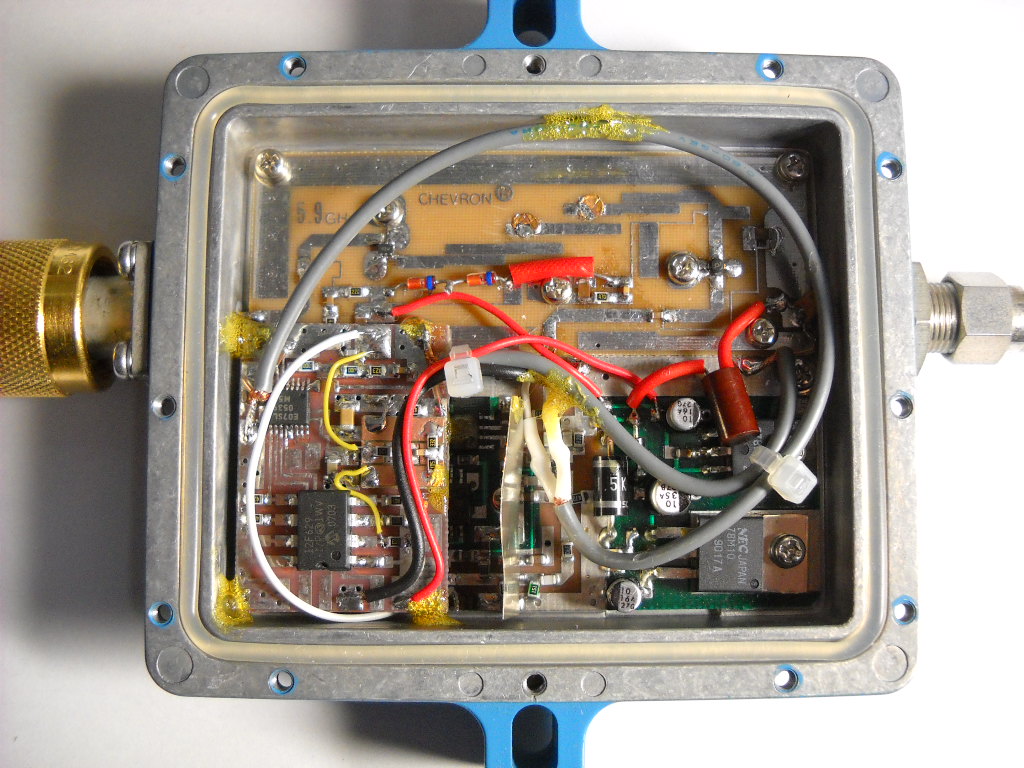

1.ビーコン内部・・・左下はマキ電機製のPLL基板使用。PICは足を切り直付け。後から
  プログラム変更するのに必要なピンは足を少し短くし半田ブリッジしてある。

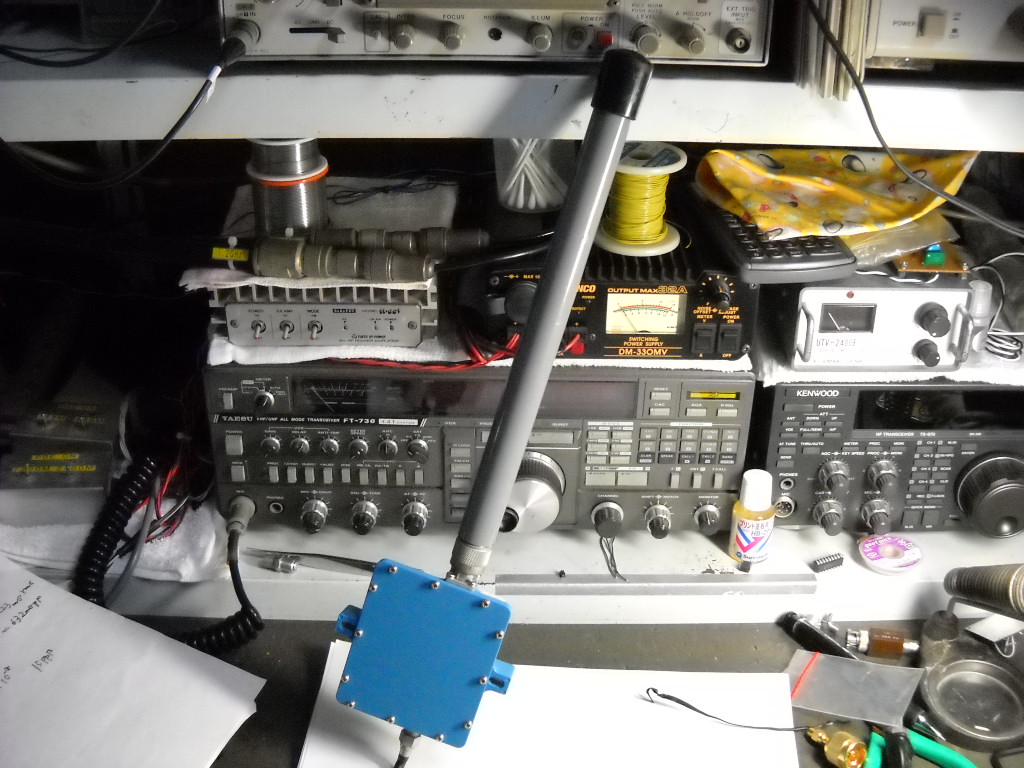

2.F2ビーコン・・・多段コリニア・アンテナを付け10mHに設置し試験運用した。

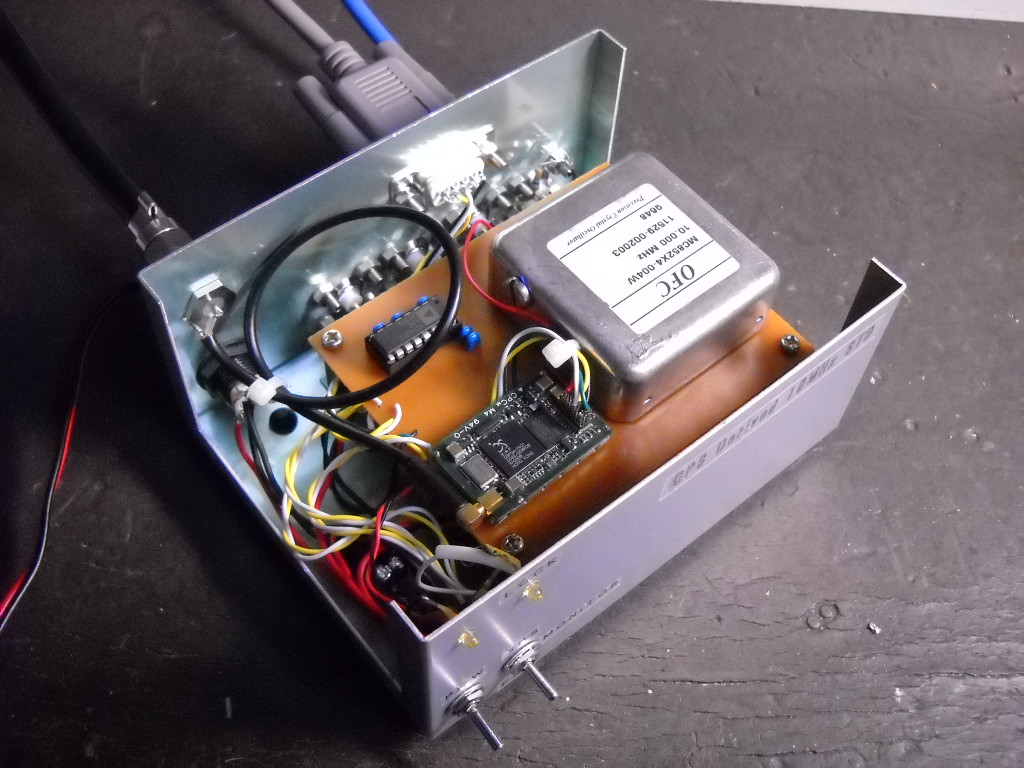

3.GPS_10M_OSC・・・VE2ZAZタイプ簡易GPS10MHz発生器。2段重ねの下段がVE2ZAZ基板。
  この装置の10M出力コネクタからビーコン本体の電源を重畳し供給。

/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
  高崎市       新井 泉(JH1GYE)
