勝間＠jf1wkxです。
皆さん、こんにちは
アドバンテストのスペアナR3273を使う機会がありましたので、
スペアナ画面をPCに取り込むプログラムを作りました。
「capture!」ボタンをクリックすれば数秒で取込が完了します。
＊
VB6で作りました。
＊ NationalInstrument社のGPIBカードが使える状態になっているPCで動作します。
（最近はNI社のGPIBカードがヤフオクで安価に落札できます）
＊ advsccap0.1.lzhを適当なフォルダに解凍して
・advsccap.iniの[GPIB]ADDRESS = にR3273のGPIBアドレスを記入してください。
・advsccap.exeを実行してください。
＊
Labelの文字が画像に重畳されます。（多分日本語はダメ）
＊ 画像データはwindows
bitmap形式です。日付+時間がファイル名になります。
例えば6月1日16時31分15秒だったらADV0601163115.bmpです。

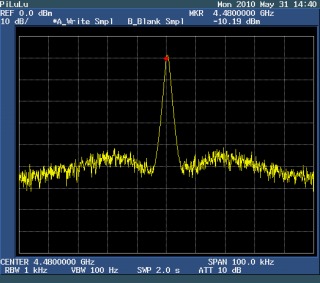

（添付したサンプル画像ファイルは、メールに添付するので縮小し、jpegに圧縮してあります。）
＊
R3273のほかR3267でも動作すると思います。
＊
暴走することは無いと思いますが、暴走しちゃったらゴメンなさい。
では
--
katsuma nobuo
|
