各局、お世話になっています。
西新潟クラブより、送付頂いた衛星通信用コンバーター基板（160426届く）
のBPF部分を取出し再現実験が終了しましたので、結果内容を報告します。
基板のBPF部分切取り寸法→21mm×10．5mm
①ケース加工
→暫くぶりに、卓上旋盤とミーリングアタッチメントを使用しケースを加工
しました。20mm角のアルミ角材の切れ端が見つかりましたので3φの
エンドミルで、中ぐりをしました。
29mmにカット整形し、中ぐりを始めたのですが、SMA／Jの位置・
寸法から、深さは7．5mm位で良かったのですが、削り過ぎ9mm近くに
なり仕方なく1．5mmの真鍮板を新たに加工して基板の下敷きにしました。
基板取付けビスは、1．4φと2．0φを使用しそれぞれタップを立てて
5か所固定にしました。
フタの固定は、2．0φのビス、10本使用、15mm厚のケースを貫通
し、タップ仕様です。
②基板取付け
→完成ケース内寸は、21．3mm×13．2mm、深さは、≒9mm、
片側に基板を寄せて、5本のビスで下の真鍮板共固定しました。
③MKU12LO改
→2001年に、11376MHZ仕様で注文し入手していたものです。
今回、水晶を118．4375MHZに変更し、出力を11370M
HZに変更し、測定に使用してみました。
④BPF測定
→下側の1／2Fの5．69G、上下1／4Fの8．52Gと14．27G
は無くなりました。その他、11．37G直近の上下100MHZピッチ
の3本と9．97Gと12．85は数デシベル減衰して残りました。
BPFの挿入損失が5dbをやや超えています。
最後に～
ケースの加工の失敗により、余計な加工が増えた等、旋盤の送りトルクの不均一
の問題、挿入損失が浅妻氏の実験より1db以上大きい等課題も見えてきました
ので、今後、再実験をしてみたいと考えています。
以上、西新潟クラブの各位に感謝するとともに、報告と致します。
竹田雅彦／ja5bra
愛媛県新居浜市
|

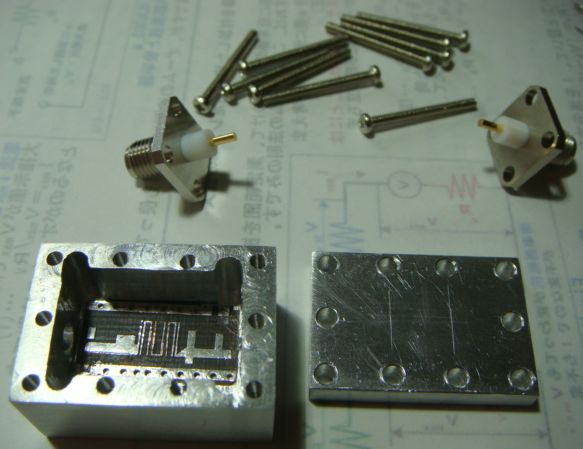

①加工済みケース |

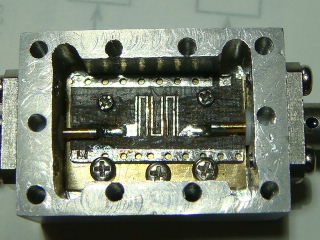

②基板取付 |

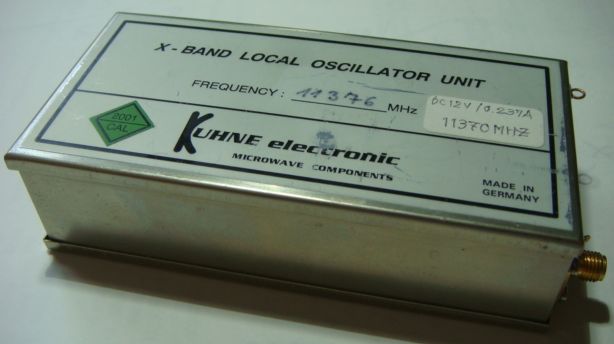

③Kuhne MKU12LO改 (1). |

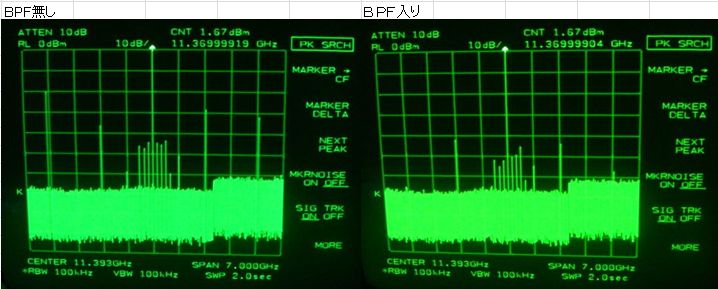

④11ghzBPF測定 |
|
|
