| ミリ波の画像実験その後 de JA3CVF 森本 清 Oct/05/2023 | ||||||

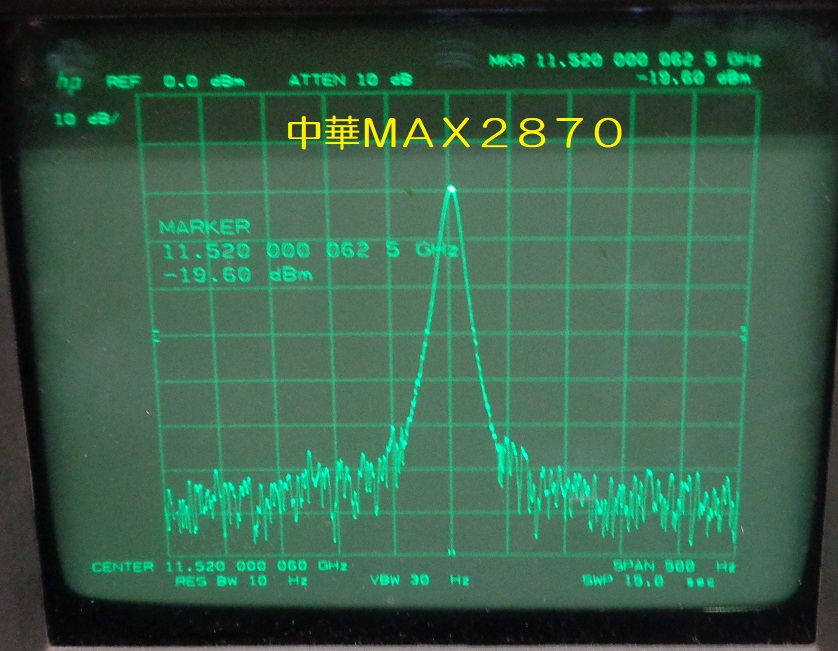

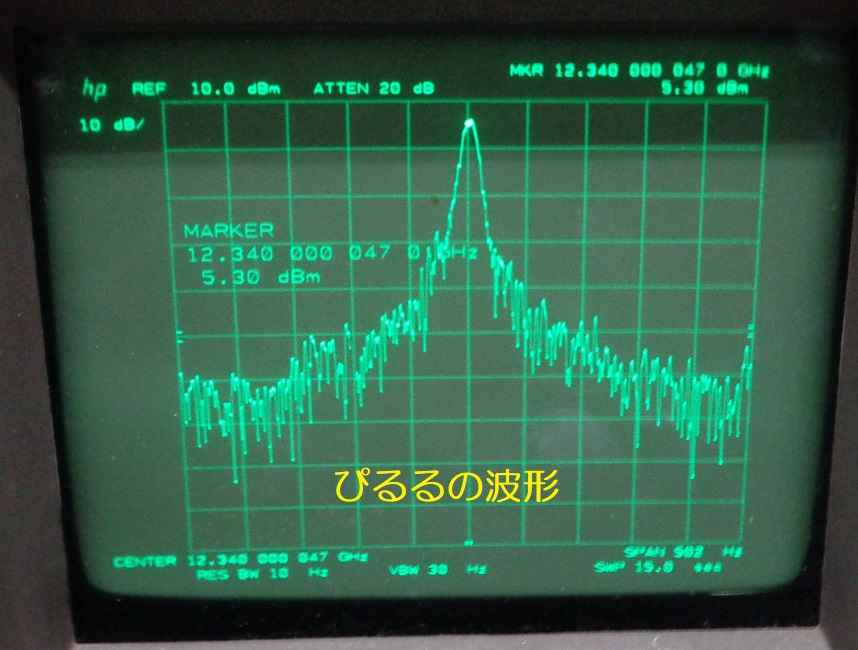

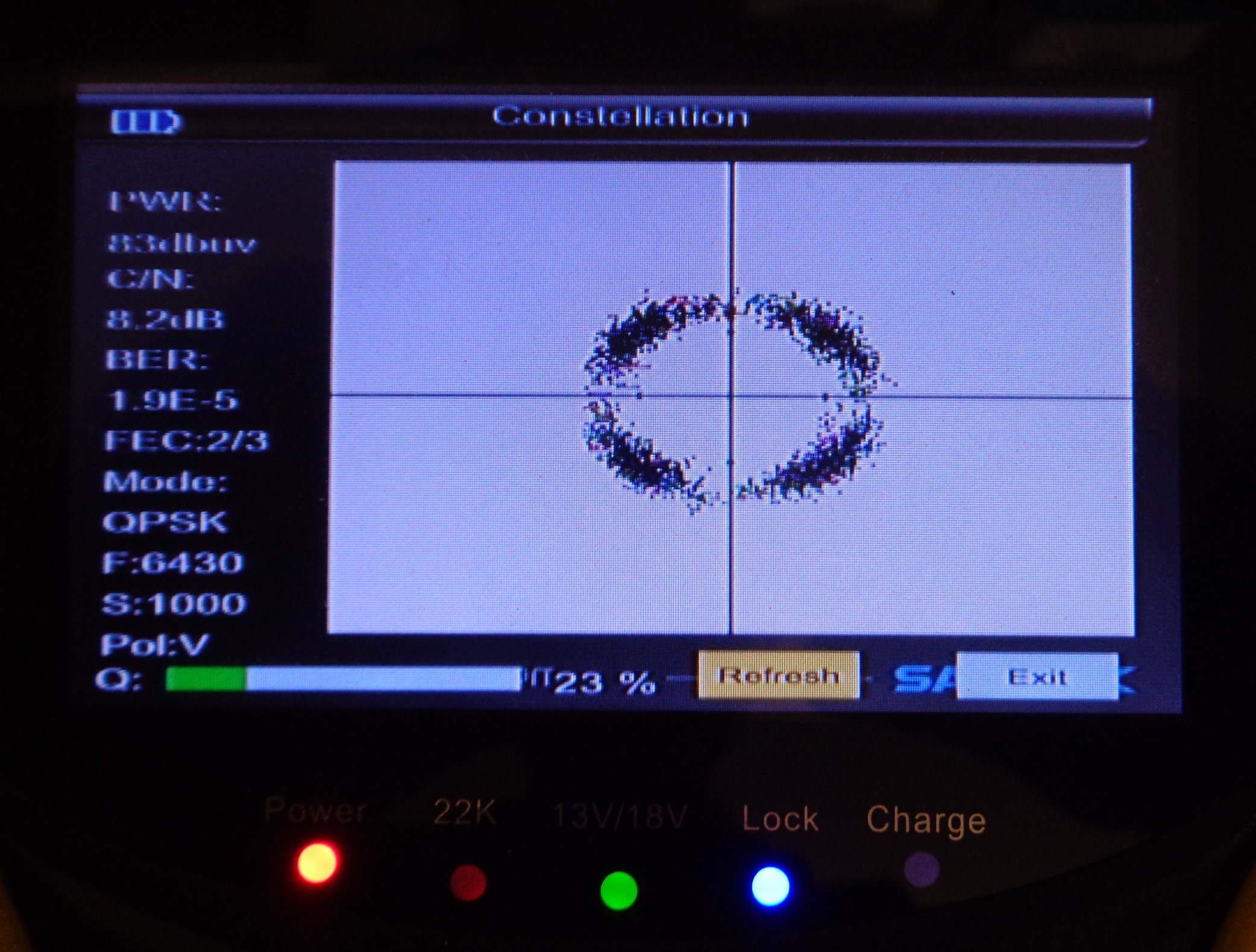

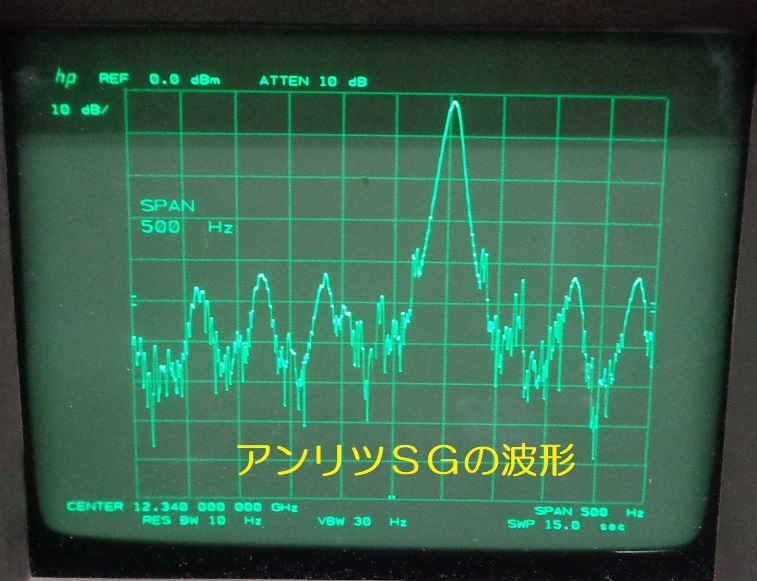

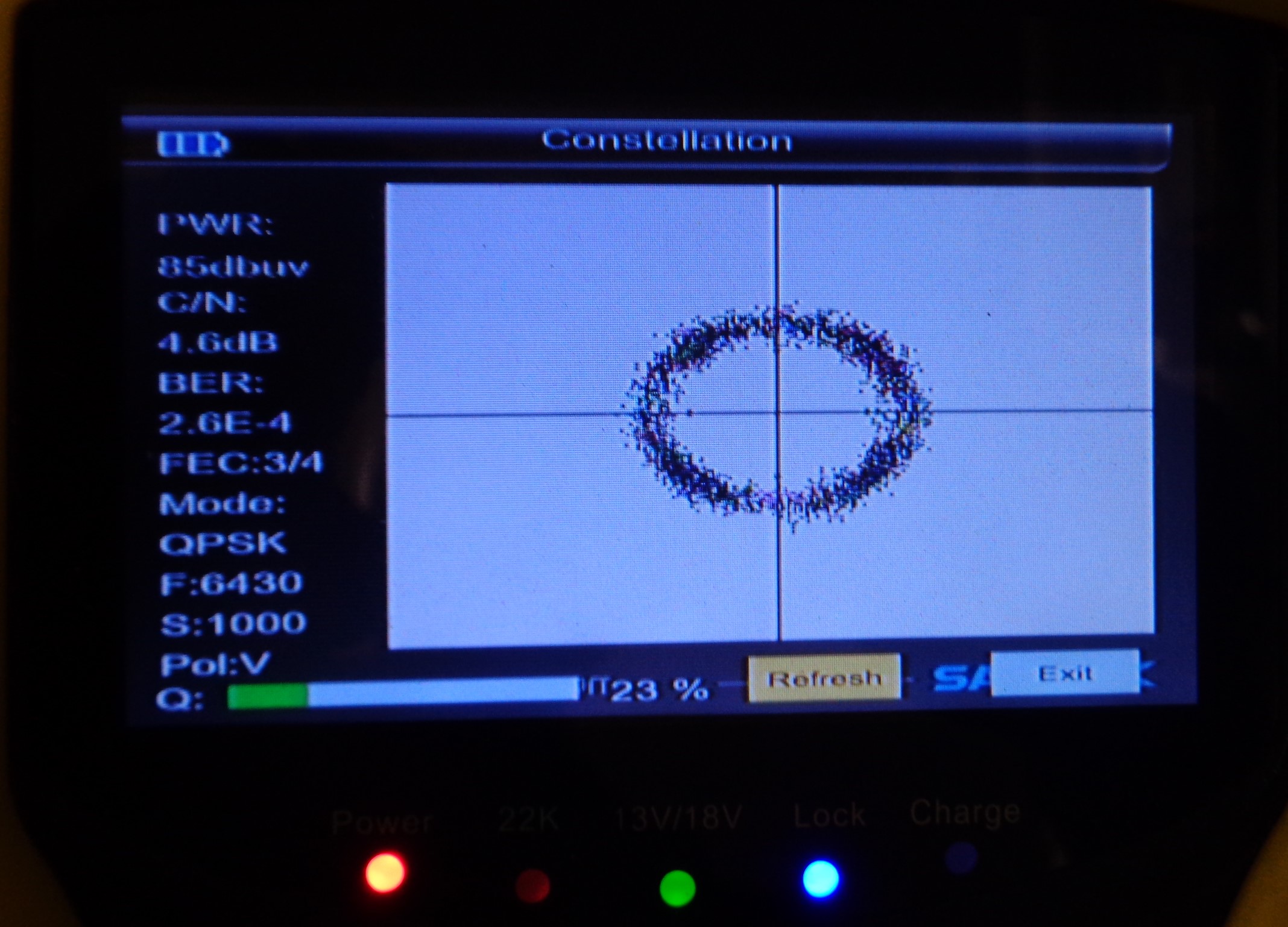

| その後の結果 １２Ｇ帯ＭＩＸを変更 特に変化なし どうもぴるるのＣ／Ｎが問題の様子 アンリツＳＧ信号を５逓倍して１２．３４Ｇを作って試しました。 結果は改善の傾向が有ってコンスタレーションも少し良く成ってそれらしく成って来ました。 水晶発振に変えて試しますが時間が掛かります。 今回送信のみなので受信も変えるともっと良くなる可能性があります。 びるるとＳＧの波形を見るとスパーンを５００Ｈｚで見た時キャリアの中心部分が ＳＧの方が綺麗ですが、離れた所は良くない。 中華のＭＡＸ２８７０は周波数は少し異なりますが、綺麗です。 周波数が変更出来れば先に試して見ます。 ＬＯ変更後の動画は短いですがブロックノイズの出方が少なく成っています。 https://youtu.be/z22cYx2eCEc JA3CVF 森本 /和歌山県日高郡 |
||||||
|
||||||
|
その後のその後 Oct/06/2023
|
||||||
| ＭＡＸ２８７０の周波数の変更は新井さんにお願いして早速試しました。 波形は綺麗そうでしたが、全くダメで復調せず、コンスタレーションもつながった状態でした。 そのままＳＧに変えると良く成るので発振器の問題の様です。 水晶の入荷は１１月に成りそうです。 森本 |
