久しぶりの工作ですが、上手く出来ました。

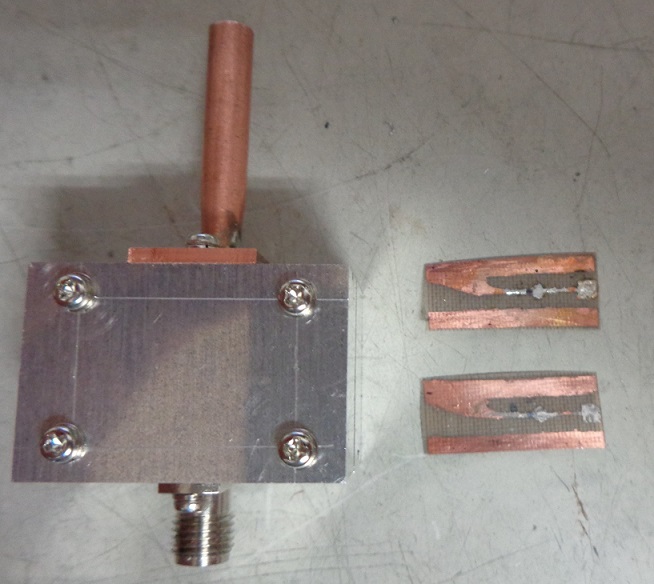

アンチパラレルの半田付けも3個、成功率100％

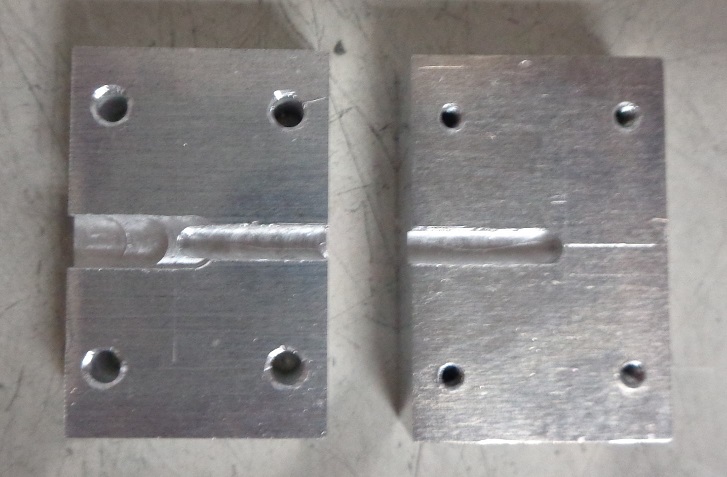

キャビティー加工もOK、今回横長で作って見ました。
入力の導波管部分が10mm短く成ります。
性能は大差ない様ですが、基板の固定位置、導波管部分との結合具合で変わる。

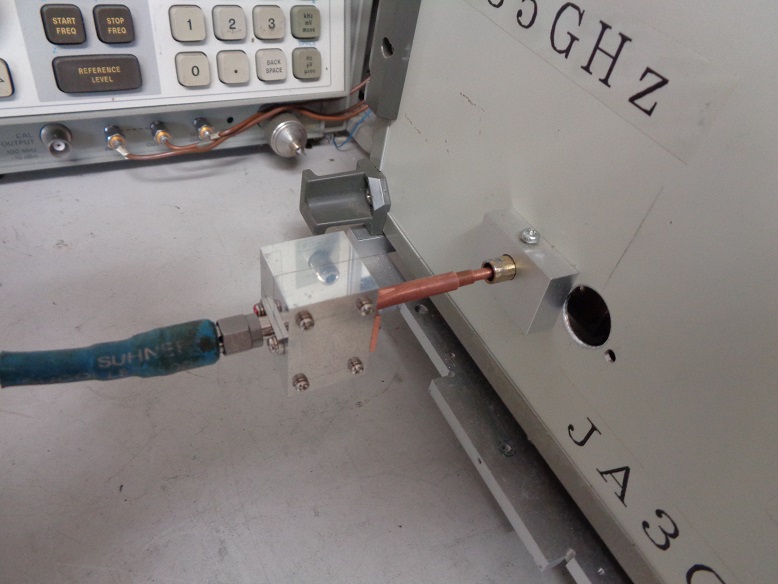

135Gまでのテストでは中々フラットとは行かず
まだ個々のバラ付きが有りますが十分実用に成るものが出来ました。

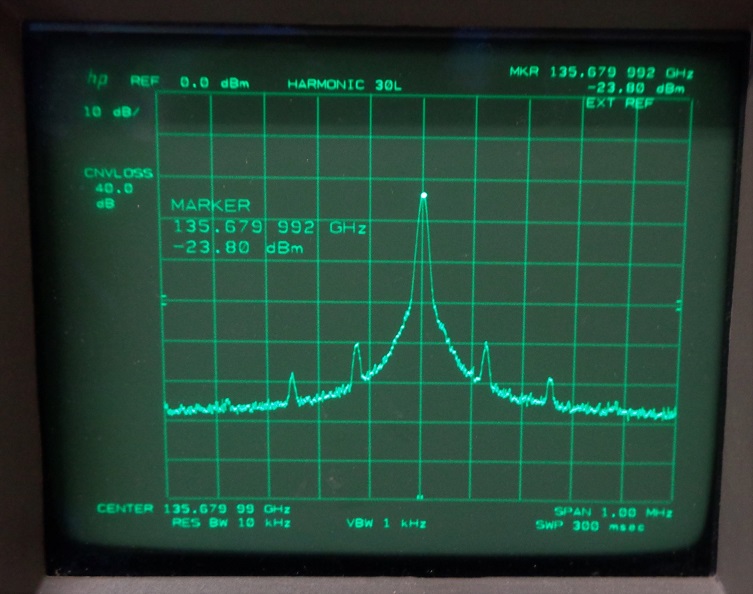

周波数が少しずれていますが親機ハンデー機の周波数誤差と思われます。
