Re: DATV信号の3次高調波について  de JA3CVF  森本 清 Dec/26/2017

松本さん追試しました。
ミリ波でのやっていた逓倍方式は一寸違い、逓倍数だけ分周して目的の周波数で元の
状態に戻す方法でした。
今回はダイレクトに逓倍しても問題ないとの事でISDB−T信号で実験しました。
元々この変調器は逓倍信号もフィルターを通して取り出せる様に成って居るようです
が確かめました。
50CH695Mの3倍高調波2085Mの波形は元の信号と変わり有りません。
これを1360MのLOで55CH725Mに変換して受信して見ました。
BPFが無いと元の50CHをサーチするので725MのBPFを利用するためにこ
の関係にしました。
2085Mを725Mに変換、LOレベルが少し低くDBMの特性でMIDは悪いが
一応映りました。
分周せずに47Gの逓倍式でISDB−Tの実験も面白そうです。
ISDB−T信号の分周、逓倍では映らなかったのでミリ波のISDB−T実験に明
かりが見えて来ました。

JA3CVF 森本

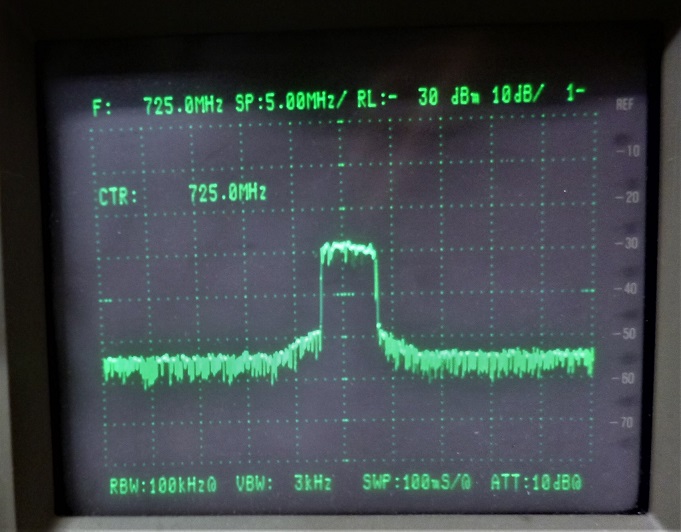

2085Mを725Mに変換

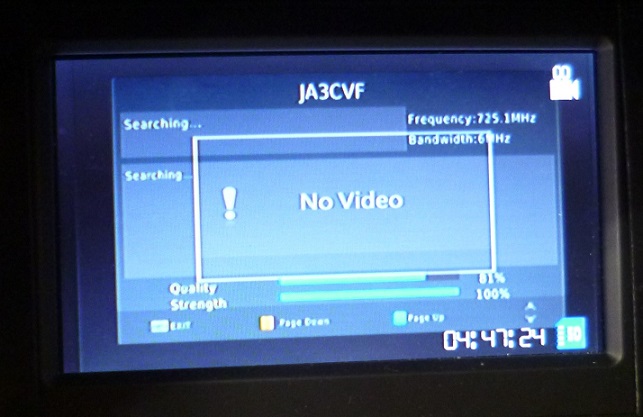

3倍高調波受信画像

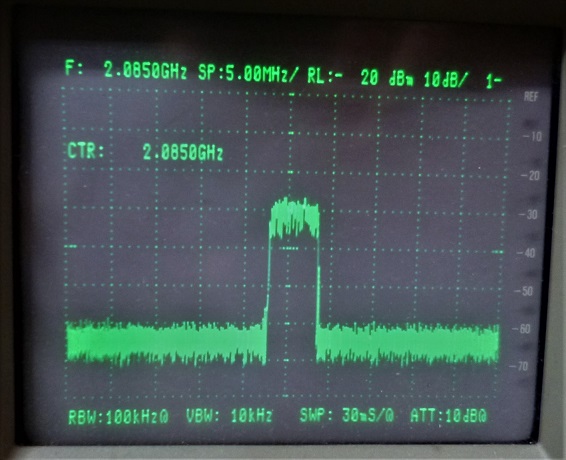

50CH3倍高調波

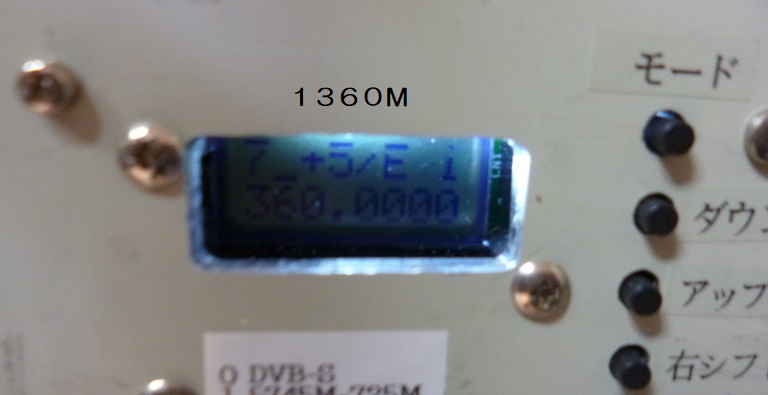

局発周波数

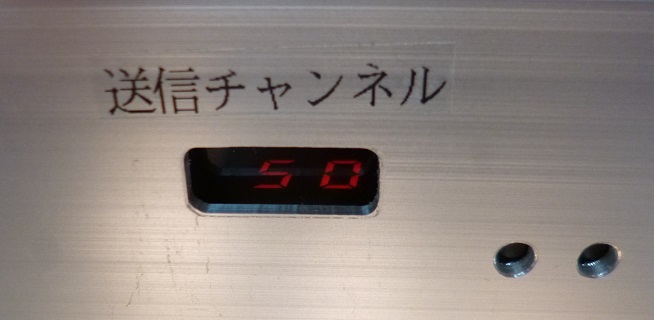

変調器CH
