中華チューナーのアンテナ出力は少し増幅された信号が出て分配器も要らず便利と
思っていました。
アナログSメーターを繋ぐと妨害波が気になりだしBPFで軽減はされますが影響を
受ける事が有ります。
トランスバーターのIF信号はアンプの後でレベルに余裕が有るのでチューナーの入力を
分配する事にして分配器を実験しました。
市販の分配器を利用した物と携帯局ジャンク基板の分配器を作ってみました。

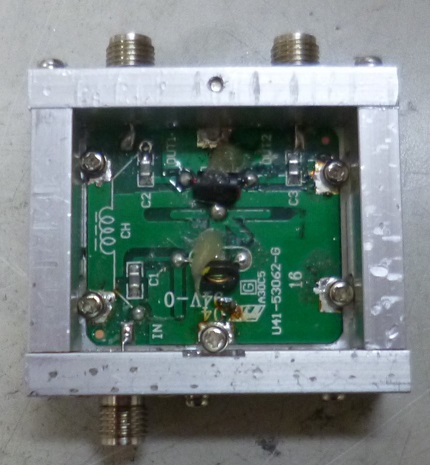

市販の物はFコネクターで嵩張るのを気にしなければそのまま使えます。
今回内部の基板を使ってSMAコネクターにしました。
インピーダンスの違いは無視しました。
基板は片面ですが裏側にコイルの先が出ていました。
ここをヤスリで平らにしてケースの上を少し削り取り付けました。
紙などを挟んでも多分大丈夫と思います。

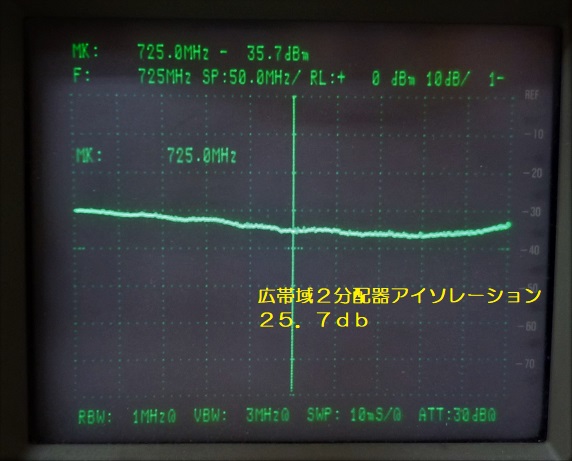

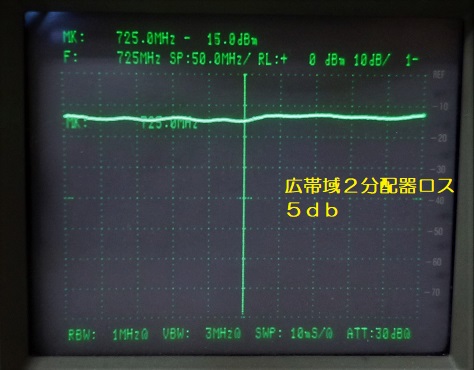

ロスは5db、分配間のアイソレーションは25．7dbでした。

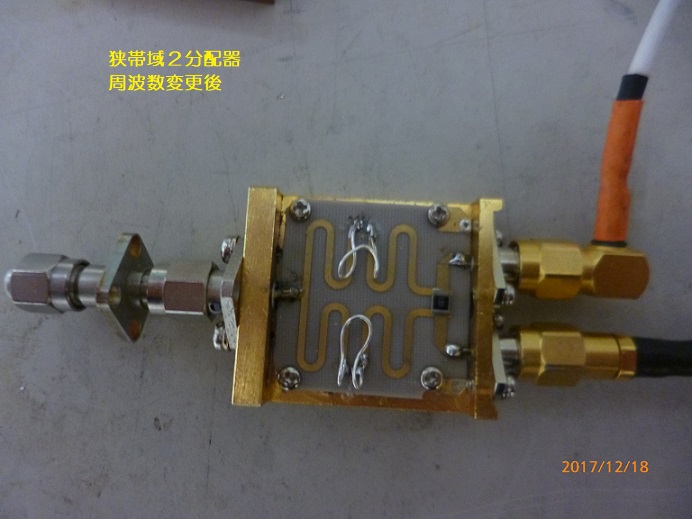

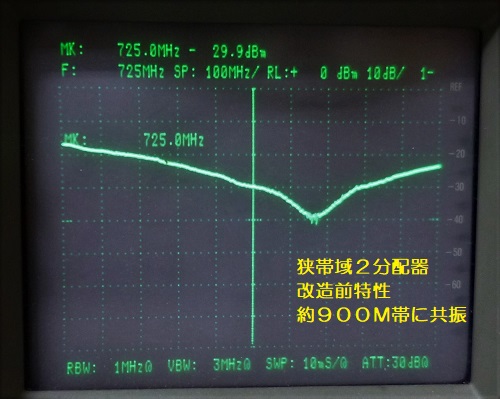

携帯局用は900M辺りに共振していて、パターンをカットして約3cm線を追加して
725Mに合わせました。

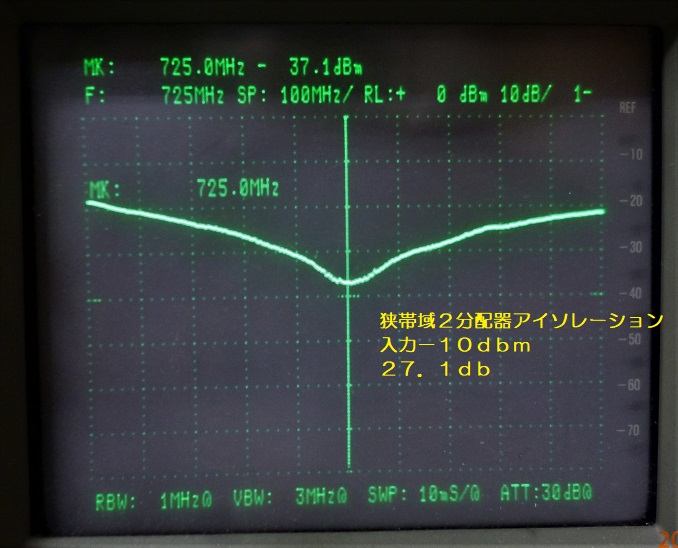

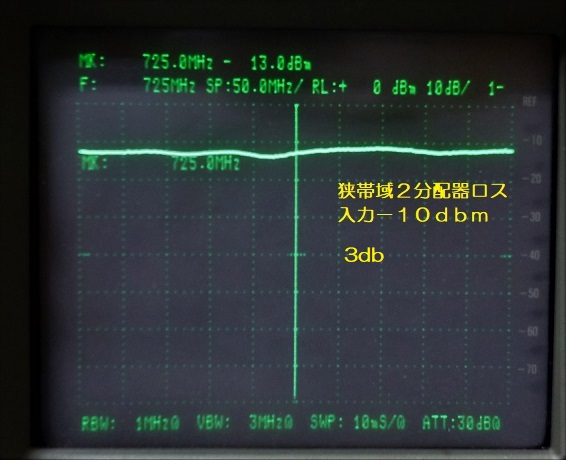

ロスは3db、アイソレーションは27．1dbでした。
測定器は50Ω系なので参考です。
何れも当然使えます。
JA3CVF 森本 |
狭帯域２分配器ロス |
狭帯域２分配器
アイソレーション |
広帯域２分配器
アイソレーション2 |
狭帯域２分配器ロス2 |
狭帯域２分配器改造前特性 |
狭帯域２分配器 |
広帯域２分配器2 |
|
|
|
|
