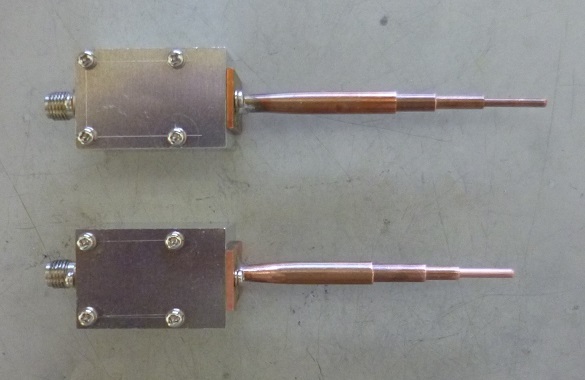

アンチパラレルダイオードで2ポートMIXを作りました。
入力導波管は2．5mm×5mmでWR19と22の間位です。
今まで3．5×7mmでWR28に近い物で作って居ました。
これでも十分でしたが、少し小さくして見ました。
38G（77G用）〜249Gまで見える物が出来ました。

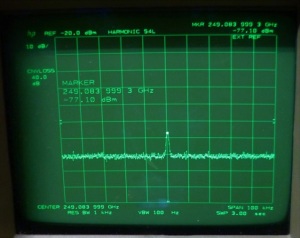

写真は249Gを見る時入力を内径1mmまで絞った状態です。

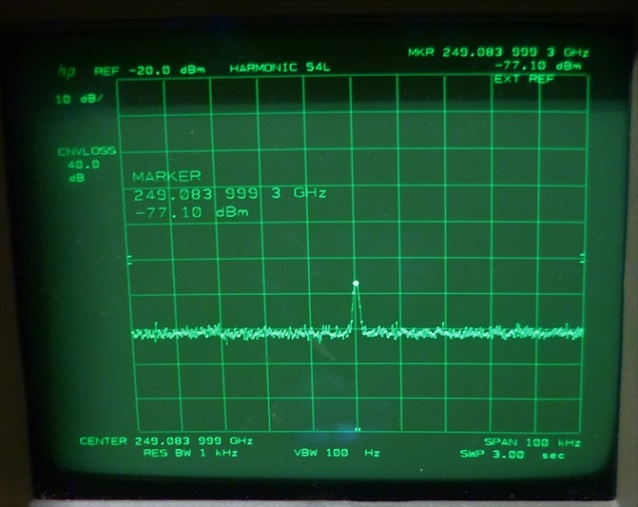

測定例はTest setの信号でアンチパラレルダイオードにバイアスを掛けて6逓倍した物で
それほど強い物ではなくスペアナも3ポート用を2ポートに変換して見た物です。
二個作りましたが同じ様な性能です。
この日曜日にミーティングが有りますが会場に持って行きます。
欲しい人は来年のハムフェアーブース経費として3000円程度カンパ願います。
JA3CVF／歌山県日高郡 森本 |
|
|
|
