77G用逓倍器 de JA3CVF  森本 清 Dec/29/2016

今年最後の実験です。
135G試作用逓倍器基板で色々試しましたが5~6mWだったので77G用にパターンを書きました。
基板が0.127mm厚なのでバラクター2個を半田付けする時基板が反るので成功率が悪い。
半田メッキが多いと位置ずれ、少ないと何方かが付かない。
取りあえず目標の10mWをクリヤー出来たようです。
38G帯出力は230mW程度です。
温度により出力が低下して行くので簡易ALC回路で補正していますが20mW程度変動します。
コンバーターアンプ出力に検出電圧が出ていますが負荷の吸い込み具合で変動するようで
ALCの補正量が難しい。
75G用センサーですが以前110Gセンサーで校正した時、殆ど差はなく、ATT量も11dbでした。
出力は10.6dbmと10.8dbmでしたが、基板の取り付け位置が微妙で個々に合わせる必要が
有るようです。

JA3CVF/日高郡 森本

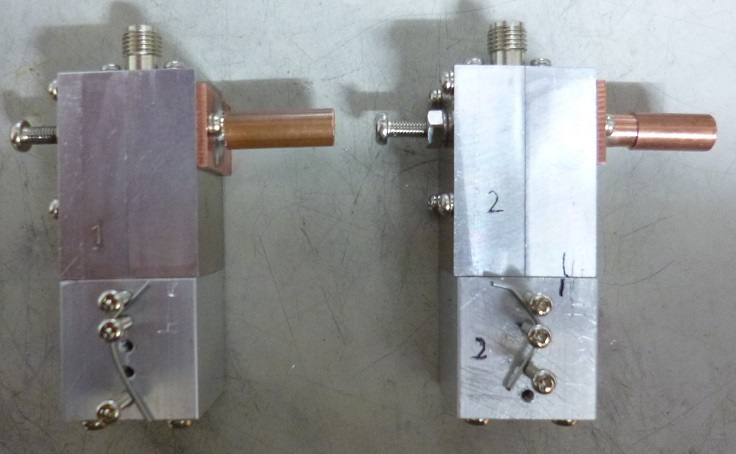

77G逓倍ユニット2

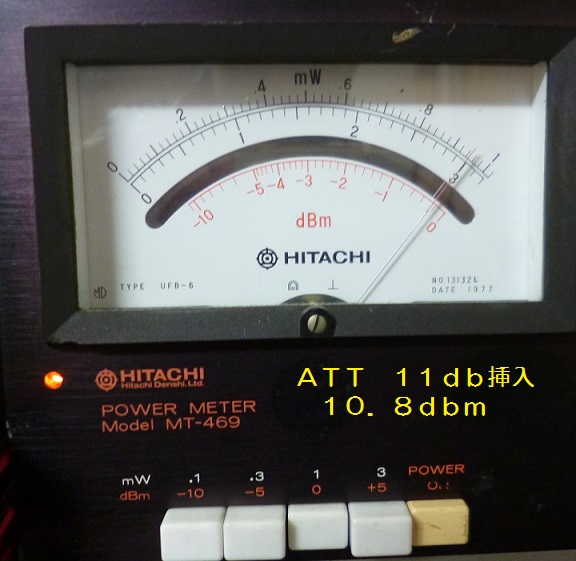

77G逓倍出力
