暇つぶしに昔壊してしまった2逓倍アンプ（AMA245255ADUP）を分解しました。
11G帯を2逓倍して100mW出るユニットですが、出力が導波管タイプでトラジュウの作り方が
悪かったのか思ったほど出ずに12Vの電圧を上げて壊していたものです。
12Vラインの電流が流れず出力が殆ど出ず。
中のMMICが過電流で断線状態。

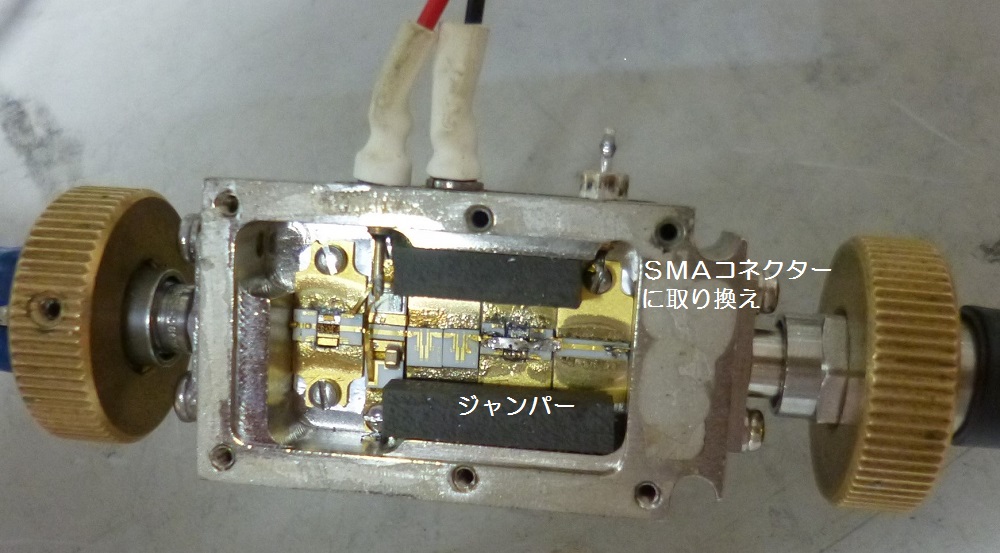

前段のMMICには正常に電流が流れていたので出力段をドライバーで削り取ってジャンパーして見ました。

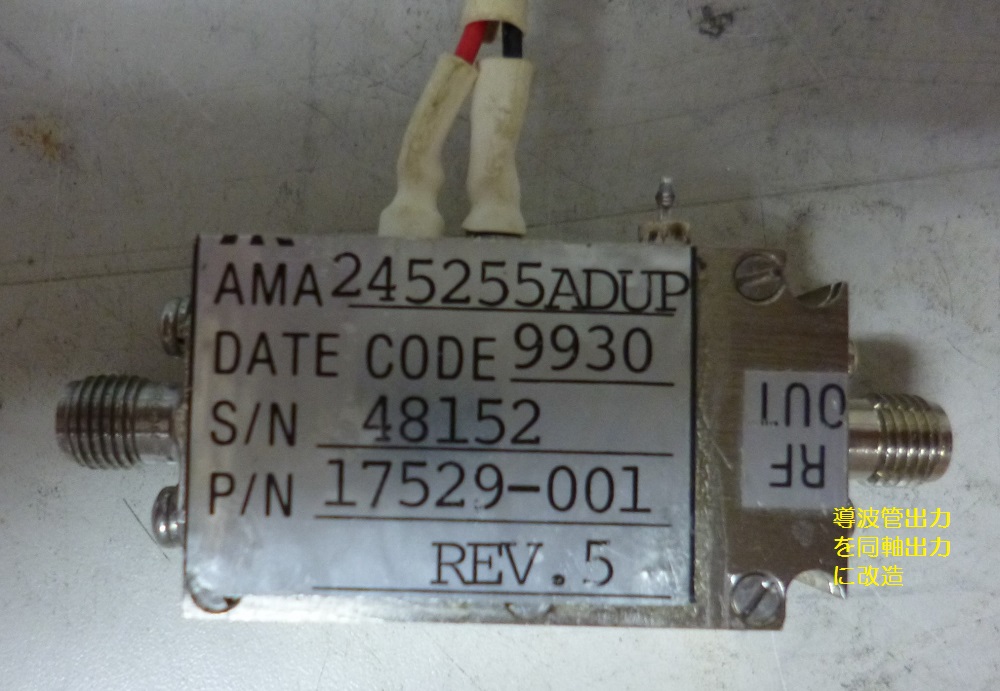

導波管出力部分には穴を開けてSMAコネクターを取り付けた。

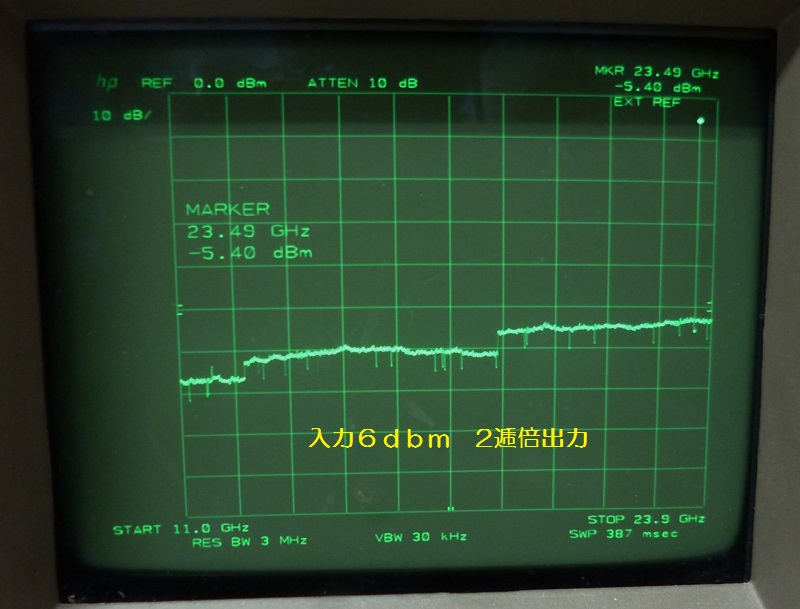

11．77G 6dbm入力付近で最大出力、思ったほど出ないが入力信号は殆ど出ず
2逓倍信号が確認出来ました。
2段のフィルターが効いて居るようです。
出力をSMAコネクターに交換すれば使い道が多いのですが動作品を改造するには勇気が要ります。
JA3CVF／日高郡 森本 |
