スペアナ修理 de JA3CVF  森本 清 Jun/13/2016

虎の子のスペアナHP8566Bが壊れてドキ。
メインブレーカーを入れてもスタンバイランプ点灯せず。
コンセントが抜けたのかと引き出すも異常なし。
電源ヒューズが切れている。
取りあえず交換するも一寸匂いがする。
電源は入ったが多数のエラー表示。
ヒューズが切れていた事から分解して電源回路を点検する。
上のカバーを外すと整流出力のチェック端子が直ぐに見つかった。
−10V電源用の電圧が殆ど出ていない。
整流ダイオードはと探すとラッキーな事に裏板を開けた所に引き出せるユニットが見つかった。
導通を計ると一個がショートしていたので適当な代用品に交換。
交換時パターンも焼け切れていたのでジャンパーする。
整流出力が復活、安定化された−10Vも確認出来てホット一息。
組み上げて動作確認、エラーも出ずに復活しました。
軽症でラッキーでした。


JA3CVF/日高郡 森本

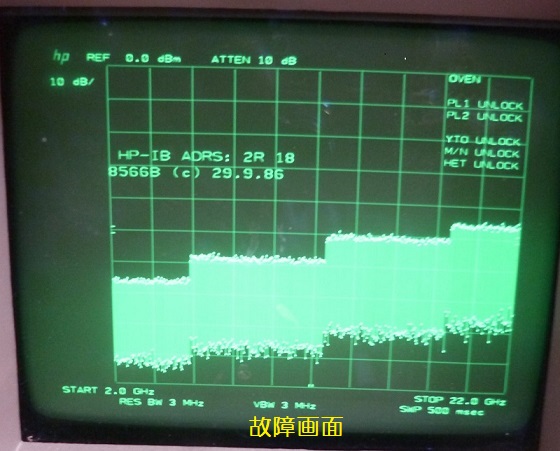

8566B故障

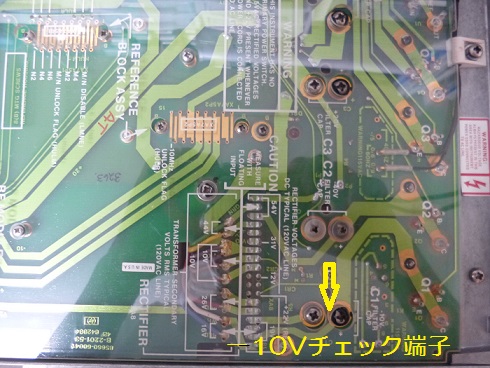

整流出力チェック端子

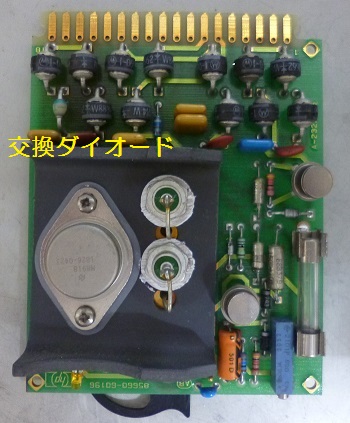

整流ユニット

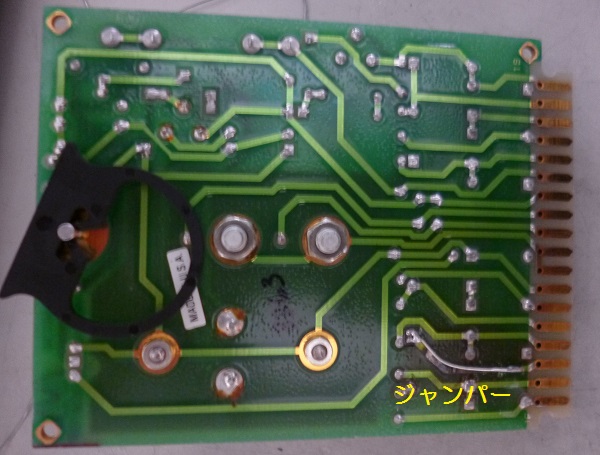

整流ユニット裏面

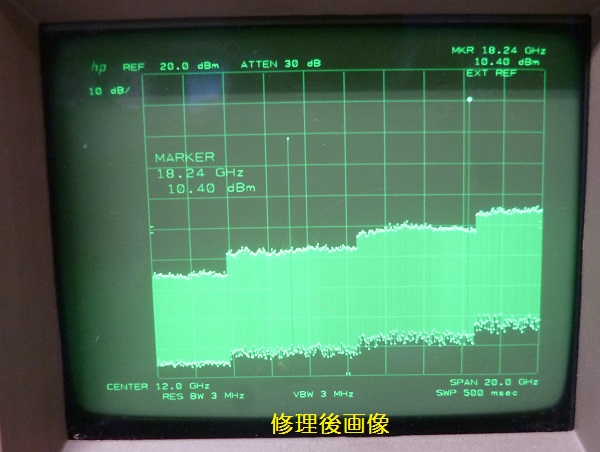

修理後

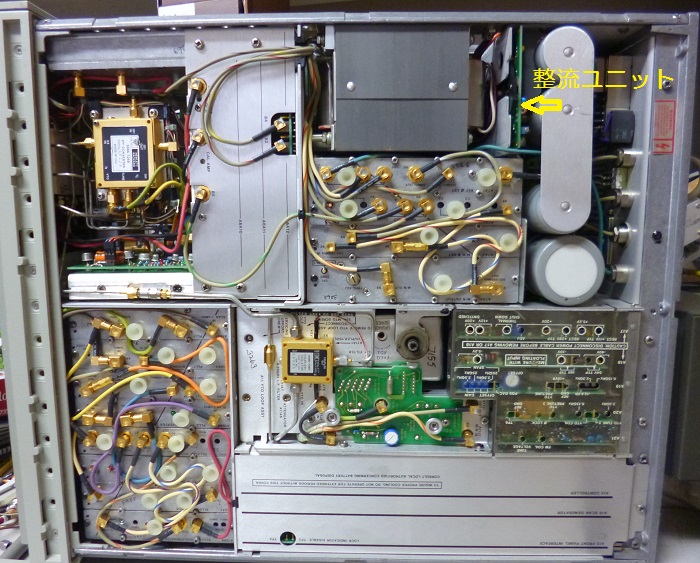

裏側
