135G用アンプを取り付けて出力を測りました。
16.96Gの2逓倍器は249GMIX基板にバラクターダイオードを付けただけなので
吸い込みが悪く少しトリミングしました。
ドライブは45mW程度です。
アンプ電源の-5V検出はアンプ端子からの電圧を使ってリード線が切れても検出出来る様に
しています。
失敗した教訓です。
アンプと2逓倍器は直結していてマッチィングは取っていませんが200mW以上出ました。
スタブを入れると出っ張り過ぎるのでどうしたものかアンプの性能からもっと出るはずなのですが・・・。
送信位置と受信位置の出力差は測定誤差範囲で特に問題無い様です。
センサーは手持ちなので変動が多い。
Windws10のパソコンに変えたので写真加工の練習をしました。
XPから慣れるまで時間が掛かりそうです。
JA3CVF/日高郡 森本
|

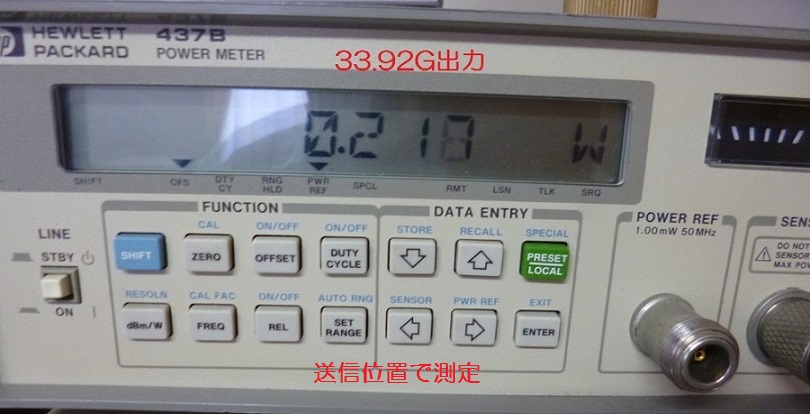

33.92G出力測定 |

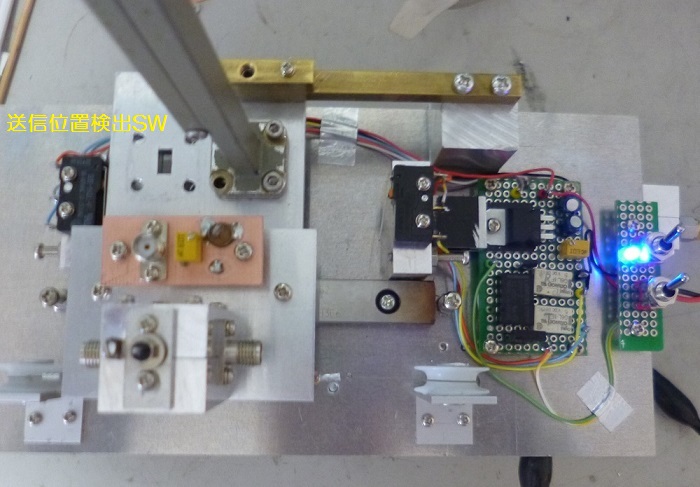

33.92G出力 |

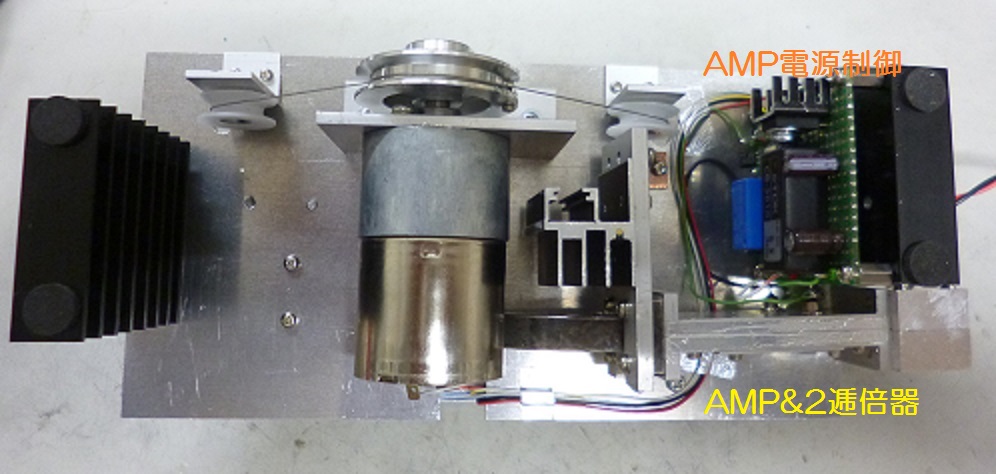

アンプ付き |

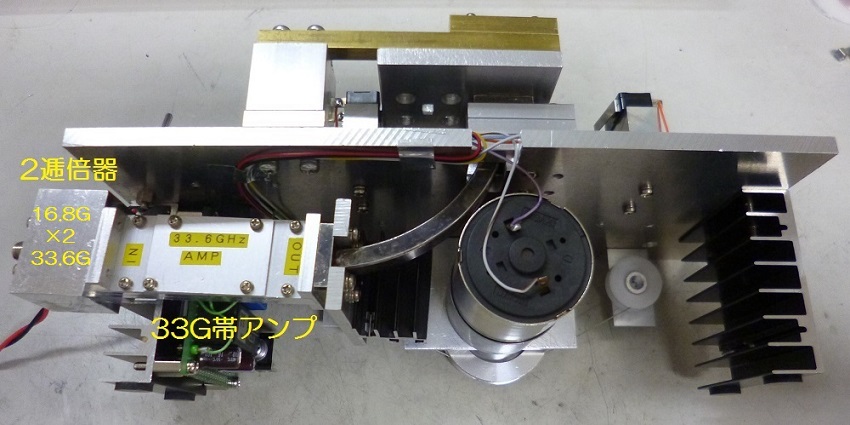

アンプ付き&2コメント付き |

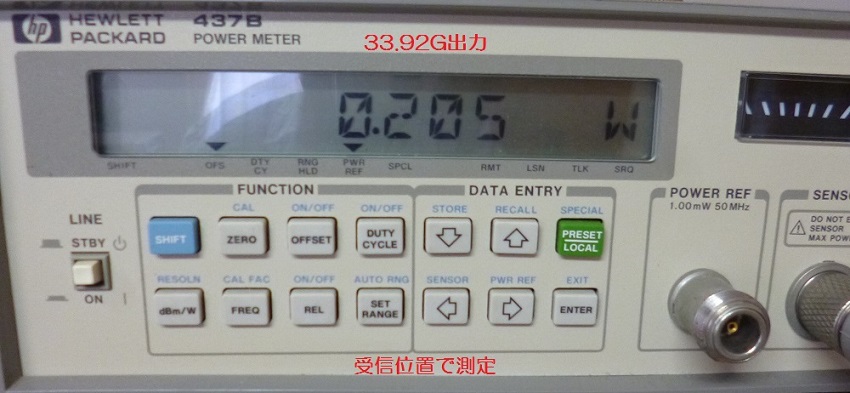

受信位置で測定 |

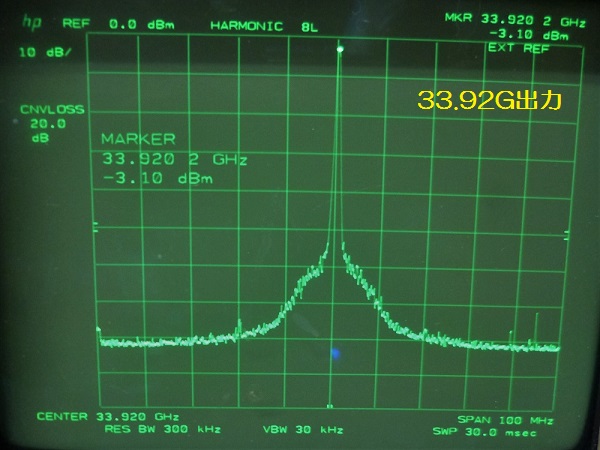

33.92G出力波形 |
|
|
|
