年末の続きで出力測定しました。
周波数は36.384G＋IF2.5G＝38.884G付近で二逓倍で77768Mになります。
スライドした時の差はセンサーが一つでセンサーの取り替え時の組み立て誤差程度で
0．2〜0．3db位のずれです。
また、スライダーのロスもセンサー取付誤差程度で許容範囲と思われます。
ワンタッチで切替出来る実験もしました。
ホームセンターの材料で網戸用の戸車を使いました。
アンプが一つで出来るのが魅力です。
JA3CVF／日高郡 森本 清 |

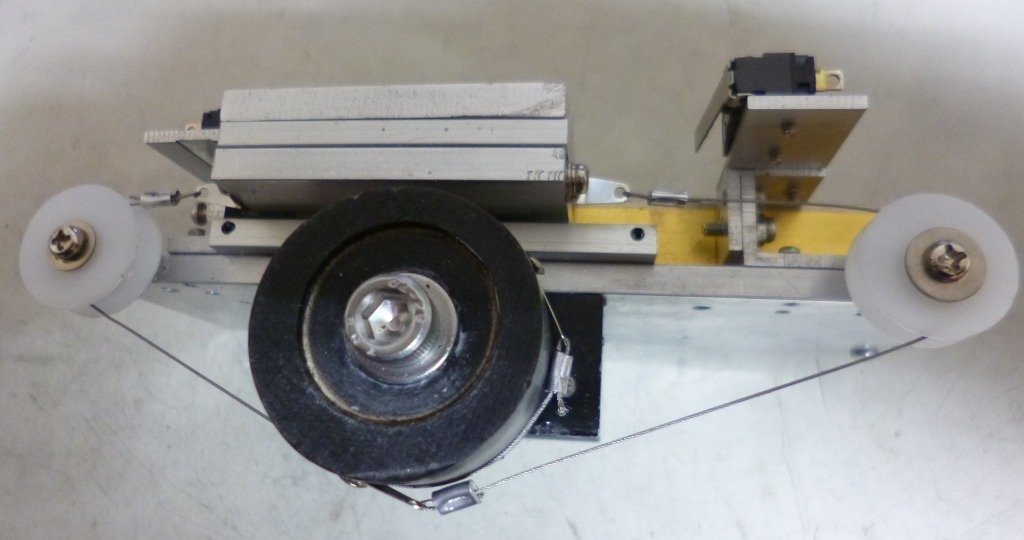

手動スライド1 |

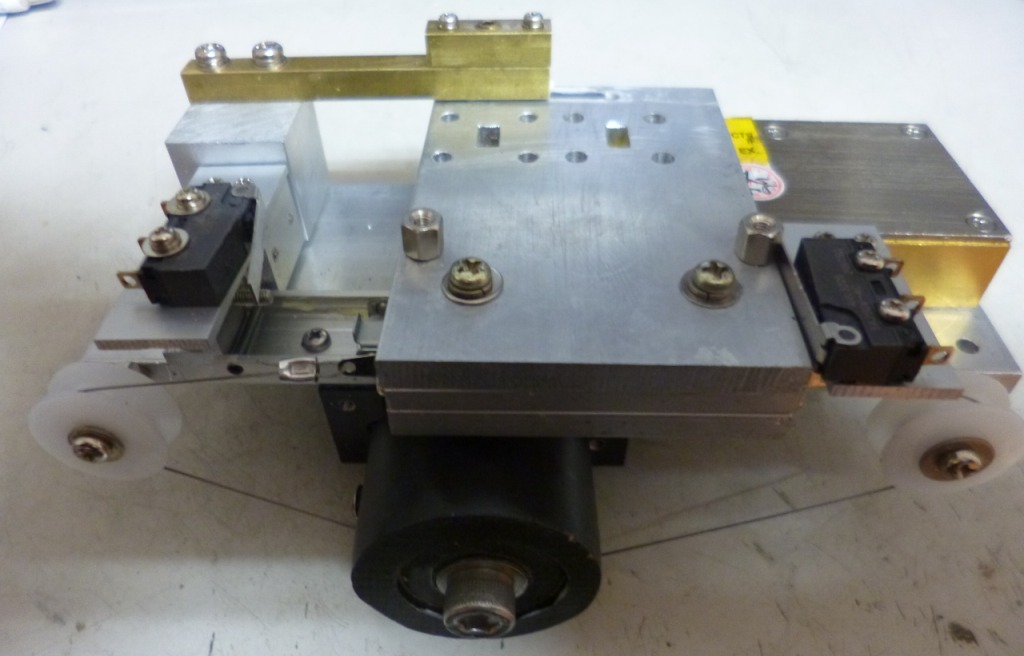

手動スライド2 |

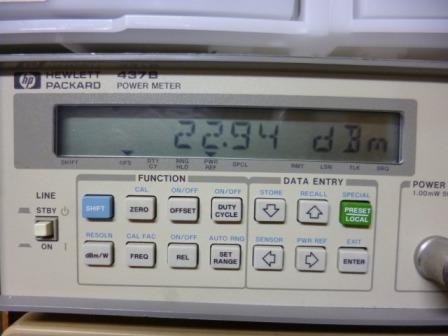

出力測定1 |

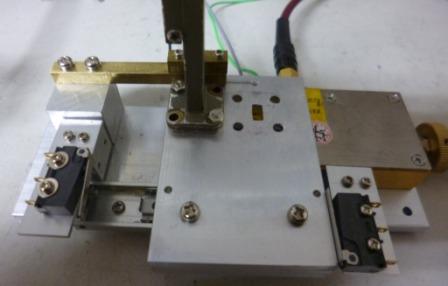

出力測定2 |
|
|
