BPFが出来たのでミキサーを作りました。
CSコンバーターユニットのRFアンプFETブロックを切り取りました。
大きさは17mm角程度です。
ゲートにLO 12dbm ドレイン回路は51Ωでアースに落としてIF 10dbmを入れました。
ゲート、ドレイン回路共パターンをカットして0.1mmの線10mmを追加してパターンを少し長くしましたが効果は?です。
出力を見ながらゲートパターンにスタブを追加しました。
簡単でLOレベルが少し抑圧されて便利です。
変換利得は-12db程度です。
IFレベル0dbmだと-10dbで10dbmでは少し飽和気味です。
BPFを通った後は-7.4dbm出力でした。
JA3CVF/日高郡 森本
|

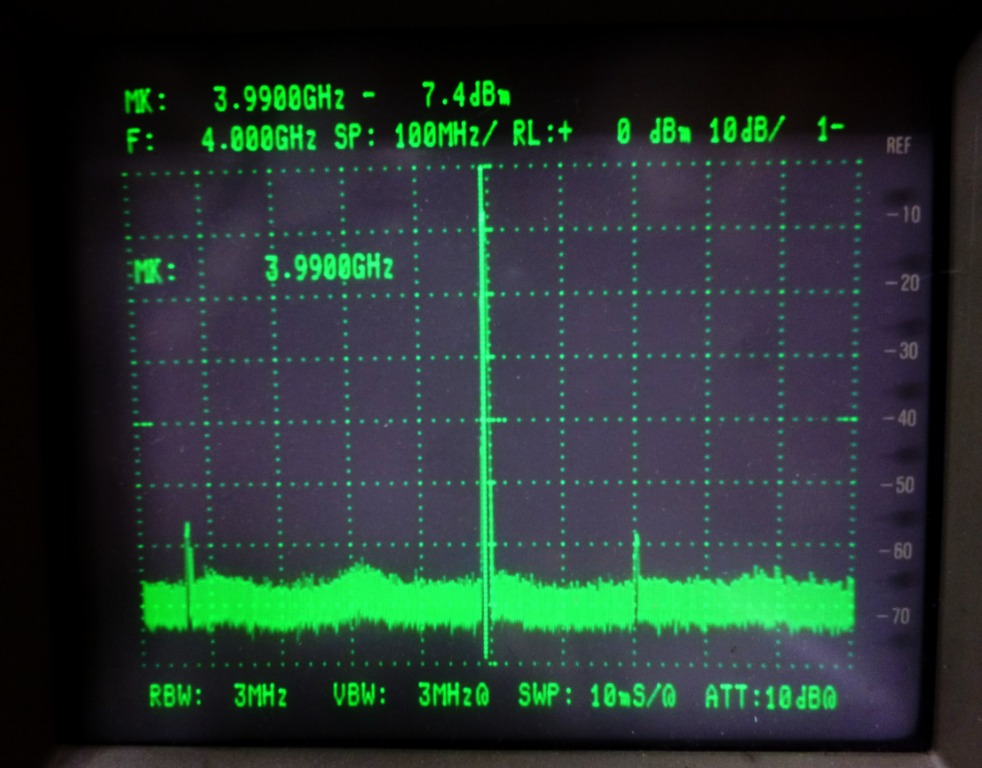

4G BPF 出力 |

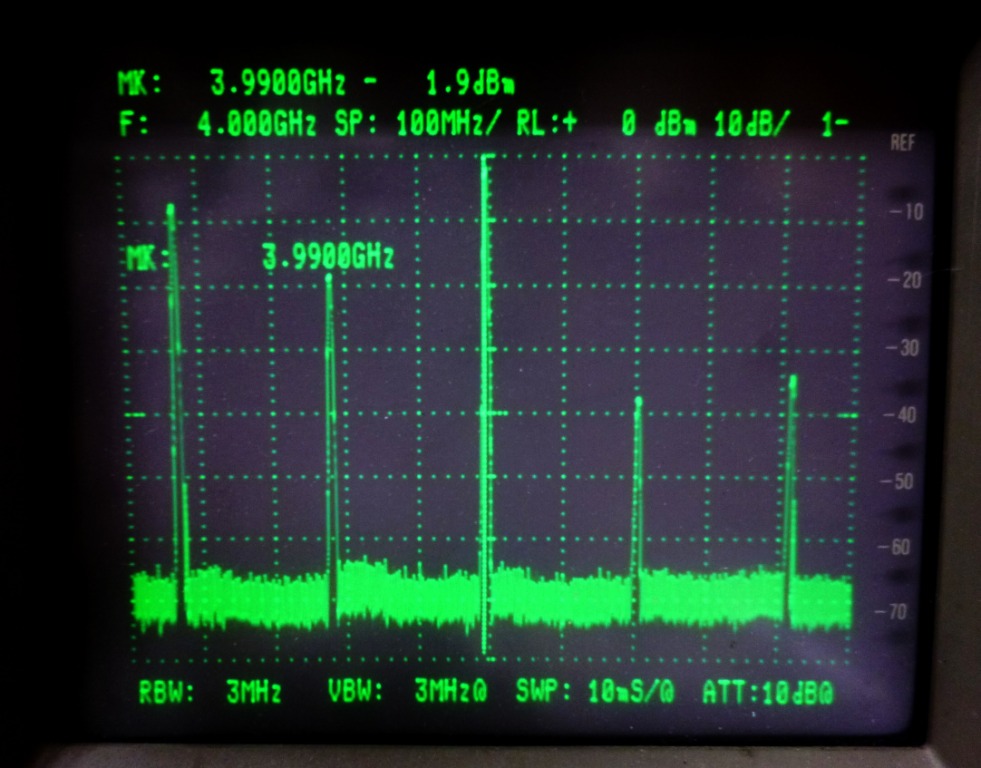

4G帯MIX出力 |

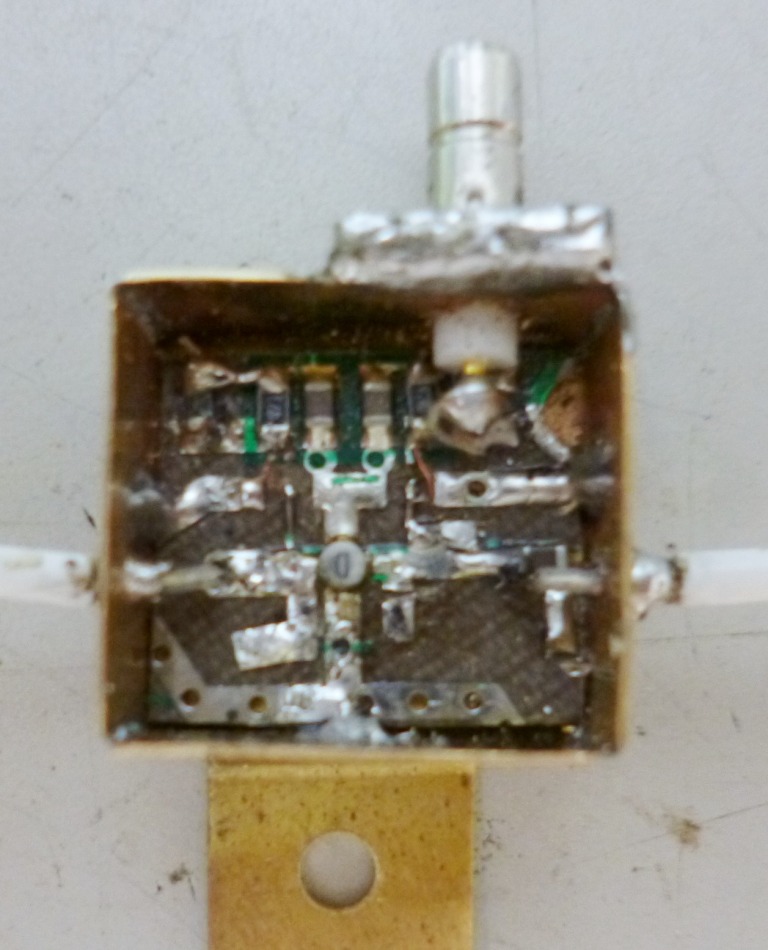

4G帯MIX |
|
|
|
|
