| 経緯台微動ダイアル角度計 de JA3CVF 森本 清 May/04/2015 | ||

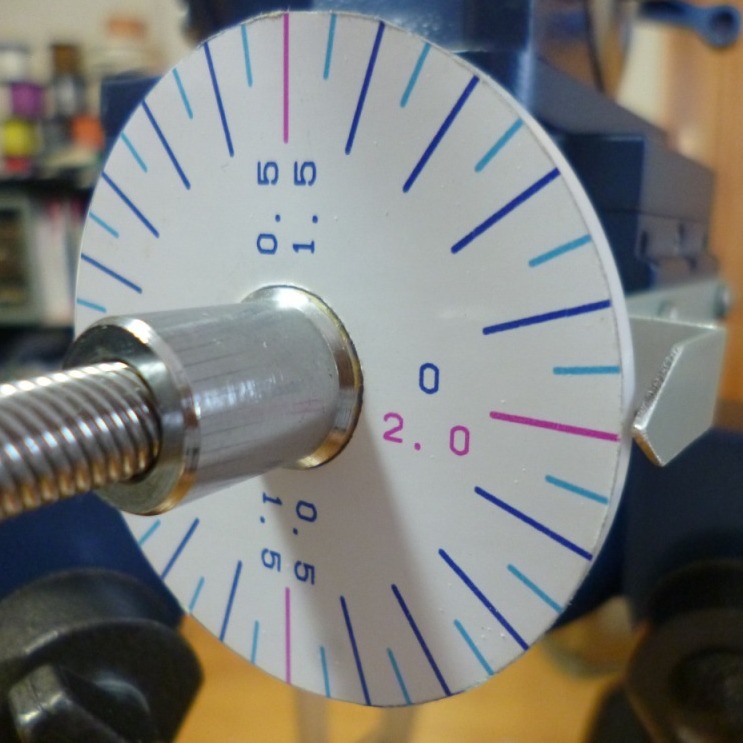

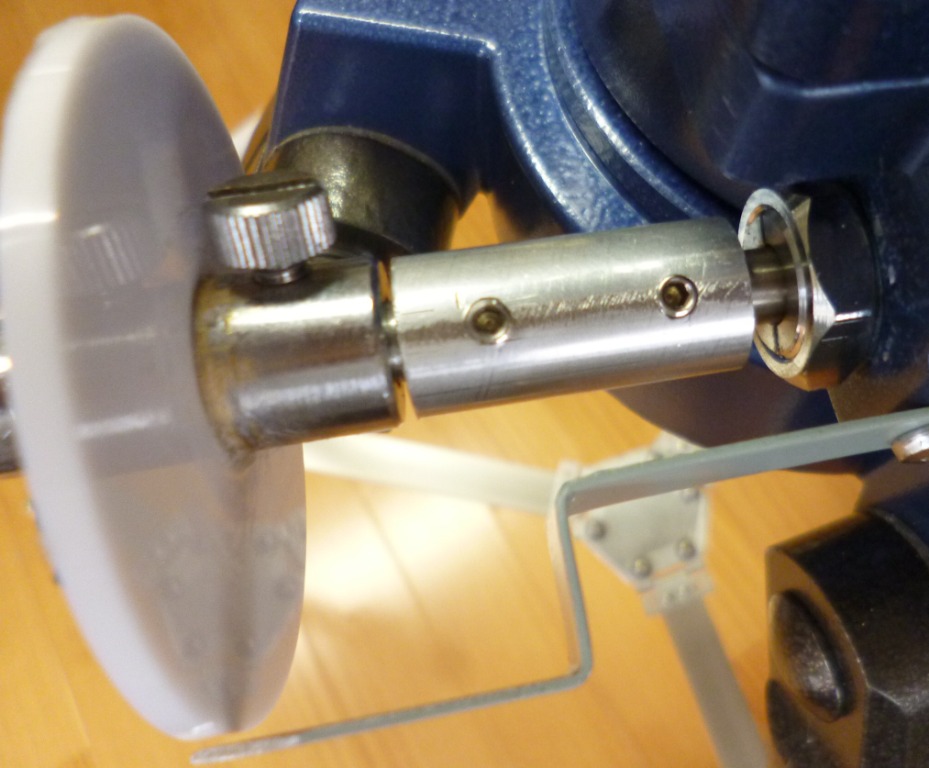

経緯台微動ハンドルに回転角度が判る様に角度計用円板を取り付けました。 一回転二度なので18度で0.1度に成る計算です。 正確な角度割はAutocadだと簡単に出来るので光沢のあるシール用紙に印刷して 60mmアクリル円板に張り付けました。 ハンドルには瞬間接着剤で固定しています。 9度に補助目盛も付けましたがバックラッシュの誤差の方が多いかも知れません。 ハンドルに円板を取り付けると三脚の付け根に当たるのでシャフトを35mm延長しました。 15mmのアルミ棒に7.5mmの穴をあけて8mmアルミ棒を7.5mmに削って差込ました。 削るのはボール盤に挟んで回転させると簡単ですが、 アルミ棒の中心にボール盤で貫通穴をあけるのが難しい。 JA3CVF/日高郡 森本 |
||
|
