135G DATVの運用について de JA3CVF  森本 清 Apr/14/2015

135G帯については出力や受信感度においてRFアンプが使える77G以下の周波数より大きなハンデが有ります。
実際の運用に於いては77G以下の周波数と同じシンボルレート(帯域幅)で行っていました。
今回の一連の実験では双方向で上手く通信が出来なかったのでシンボルレートを変えて検証しました。
シンボルレート6000で受信限界の状態(映像が出たり、出なかったりの状態)でシンボルレートのみ3000に変更した所想定した通り安定して映像が出ました。
受信レベルは同じでも安定して映るので次回は3000位でテストするのも良いかも知れません。
写真は6000と3000のコンステレーションの比較です。

JA3CVF/日高郡 森本

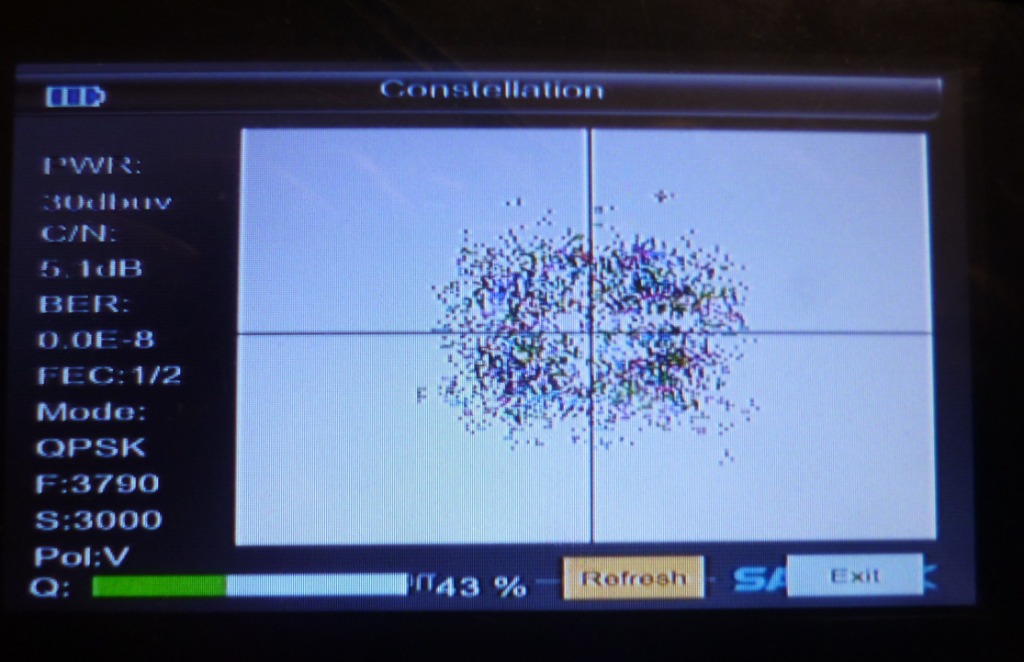

135Gシンボルレート3000

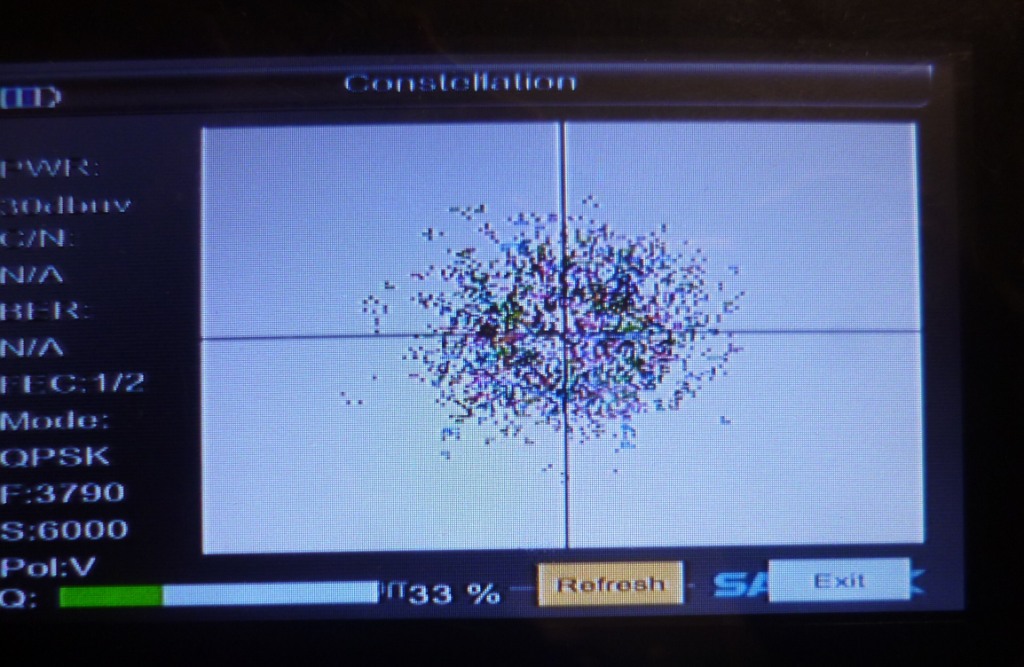

135Gシンボルレート6000
