Test set 機能改善 de JA3CVF  森本 清 Apr/02/2015

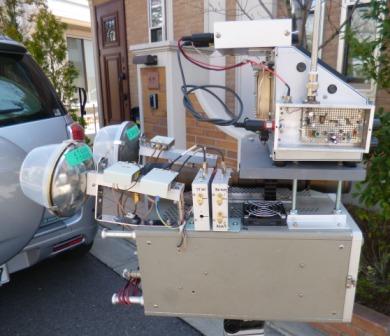

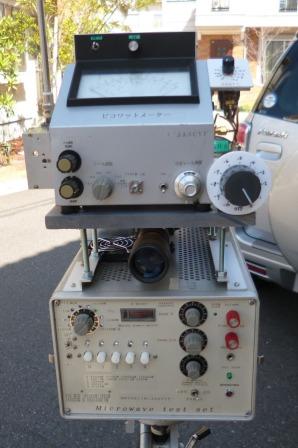

一人遊びツールのTest setの機能を改善しました。
DATVの送受信を簡単にする為にSWで切り替える様にしました。

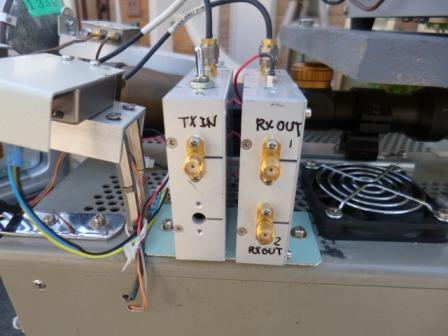

また、受信用にIFアンプを追加、Sメーターとサテライトテスター等のチューナを同時に接続出来る様に
2分配器を付けました。

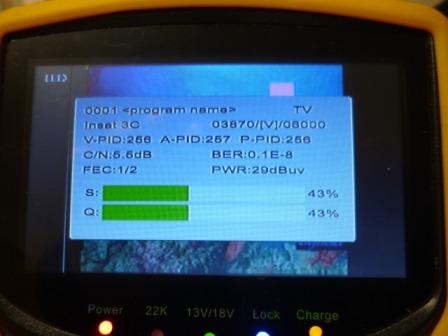

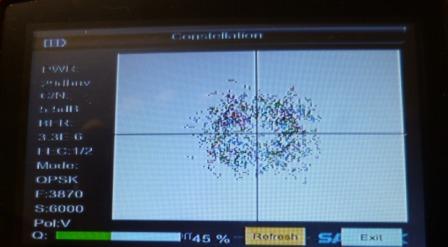

更に、DATV受信信号レベルが送信側で確認出来る様にSメーター信号のV-F変換したAF信号を
FMで送る送信機も付けました。

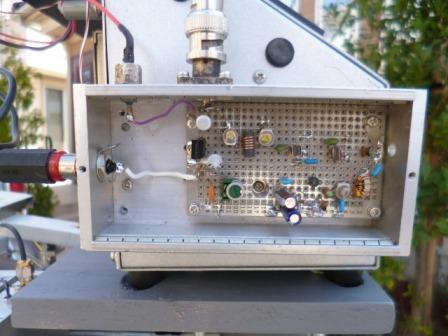

受信側は以前作ったIC910 Sメーター用と供用します。
これでミリ波のDATV送受信Testが一人で簡単に出来ます。
尚、135GのDATV信号もTest setで送る事が出来る様に成っています。

今まで受信は出来ても送信は中々成功しなかったのですが、送信IFレベルを調整したら映る様に成りました。
少し不安定な所もありますが、8倍波 シングルダイオードMIXとしては上出来と思っています。
トランスバーター側のIFアンプが発振気味だったので、2段アンプの後ろをカットしてゲインを
下げたのも功を奏したのかも知れません。
