９００Ｍ〜１．９Ｇ帯の６ピンミニＩＣを貰ったので使って見ました。
入手したのはＲＦアンプ ＮＪＧ１１０３Ｆ１ コンバーター μＰＣ８１１２ＴＢ ＢＳコンバーターＩＦアンプ μＰＣ２７０９ＴＢです。
ピン間隔１．２５ｍｍの６ピンですが、これ位なら何とかＰカッターでランドを作る事が出来るので、ＲＦアンプ付きの１．２Ｇ帯コンバーターを作りました。
コンバーター用ＩＣのＩＦ周波数は１００Ｍ〜２００Ｍ位が最適で４００Ｍ位になるとゲインが取れない。
ＬＯ用に８８６Ｍの誘電体発振ユニットが有るのでこれを使いたかったが、周波数を上げられないかと分解した。
ユニットのシールドを破ってＶＣＯ回路を取り外すと少しは上がるがもっと上げたい。
駄目元で誘電体を少し割って見るが変化が少ない。
上半部割ると発振しない。
良く見ると誘電体に銅メッキがしていてここと発振回路をつないでいた板が切り取った誘電体について外れていた。
半田で繋ぐと発振した。またメッキ部分に半田を盛ってみると周波数が上がる。
どんどん盛って１１５０Ｍ位まで上げた。
Ｑが下がるのか出力が−１４ｄｂｍ位しか出ないが目的の周波数に成った。
２個試したが同様に上がった。
安定度は余り関係ないので使えそうだ。
基盤には出力調整回路が付いていたが、ここを切り取ってμＰＣ２７０９ＴＢのアンプを組み込んで＋９ｄｂｍの出力が得られた。
コンバーターのＬＯ入力は−５ｄｂｍ位でも働くが１０ｄｂｍ位入れた方がＩＦ出力が増える。
１．２８Ｇ周辺でのコンバーターゲインは２４ｄｂ位となった。
ＭＭＩＣのデータでは２７ｄｂ以上は取れそうだがランド方式なので良い方かも知れません。
ＮＪＧ１１０３Ｆ１の入力のマッチィング用コイルと出力のコイルでＮＦ、ゲインを最適にするが結構面倒、発振等のトラブルはない。
ＩＦ出力に１００Ｍ位のマッチィング回路が有るので帯域は広くはないが１．２６Ｇ〜１．３Ｇ位は何とか使えそうだ。
コンバーターＩＣのＬＯアイソレーションは３０ｄｂは取れるが−２０ｄｂｍ位出ている。
出力に３段のローパスフイルターを入れる。１．１５Ｇ周辺では４５ｄｂ以上落ちている。
この出力を前に作っていたログアンプＡＤ８３０７Ａを使ったパワー計をコンバーターの後に繋ぐとメーターが振れる。
ＡＤ８３０７Ａでは−８０ｄｂｍ位まで検出できるが、コンバーターを繋ぐと−７５ｄｂｍ位まで振れ検出感度が低下する。
ＬＯの漏れはログアンプの感度が１．１５Ｇでは４０ｄｂ程悪くなるので−２０ｄｂｍ−４５ｄｂ−４０ｄｂで問題なく、コンバーターの総合ＮＦが関係か？
ＳＧから１．２８Ｇを入力、絞っていくと−９０ｄｂｍ位まで何とか検出する。
更にオペアンプで電流計の感度を上げると不安定ながら−１０５ｄｂｍ位まで検出する様だがオフセットの調整が微妙。
本題のＤ−ＡＴＶ信号で試して見る。
Ｄ−ＡＴＶ信号 シンボルレート６０００の１．２８ＧをＡＴＴを通してチューナーで受けてみる。
チューナーにはコスモウェーブの２０ｄｂ ＭＭＩＣ２段アンプを付けている。
レベルを絞って復調ギリギリのレベルをコンバーターに入れるとメーターは良く振れる。
更に復調しないがクオリティーバーが僅かに振れそうなレベルまで絞った状態でもメーターでは何とか検出する。
クオリティーバーとＳメーターの感度差は１０〜１５ｄｂ位で、２０ｄｂのアンプが効いているのか思っていたよりチューナの感度は良いようだ。
メーター感度を上げているのでメーターがふらついて実用には後一歩の改善が必要。
折角なので一体化して組み上げてサンノイズの検出にも使えないかと思っています。
ＪＡ３ＣＶＦ／日高郡 森本 清
|

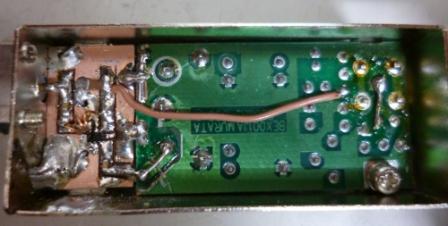

１１５０Ｍ ＬＯ１ |

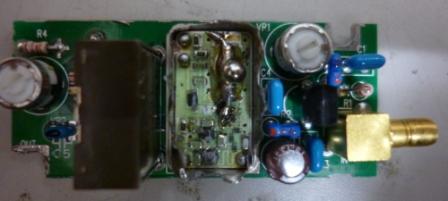

１１５０Ｍ ＬＯ２ |

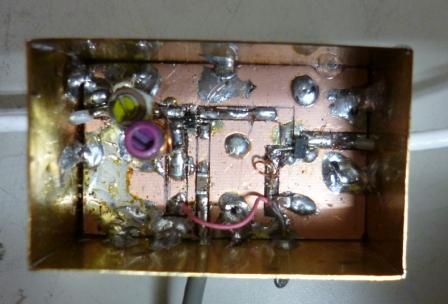

１.2Gコンバーター |

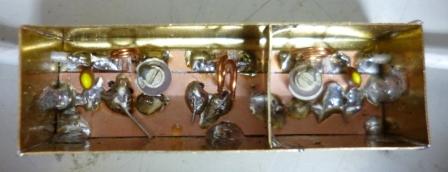

ローパスフイルター |

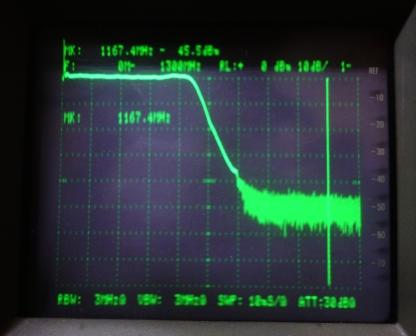

ローパスフイルター特性 |
|
|
|
